▪ Une fois la vanne d'arrêt manipulée, veillez à bien serrer le
capuchon de la tige.
▪ Reportez-vous au tableau suivant pour connaître le couple de
serrage.
▪ Une fois le capuchon de la tige resserré, assurez-vous de
l'absence de fuites de réfrigérant.
Élément
Capuchon de la tige, côté liquide
Capuchon de la tige, côté gaz
Couvercle de l'orifice d'entretien
Manipulation du couvercle d'entretien
Prenez les directives suivantes en compte:
▪ Utilisez toujours un flexible de charge équipé d'une broche
d'enfoncement de vanne, l'orifice d'entretien étant une vanne de
type Schrader.
▪ Une fois l'orifice d'entretien manipulé, serrez bien le couvercle de
l'orifice d'entretien. Reportez-vous au tableau du chapitre
"Manipulation du capuchon de la tige" à la page 36
le couple de serrage.
▪ Une fois le couvercle de l'orifice d'entretien resserré, assurez-vous
de l'absence de fuites de réfrigérant.
7.5.8

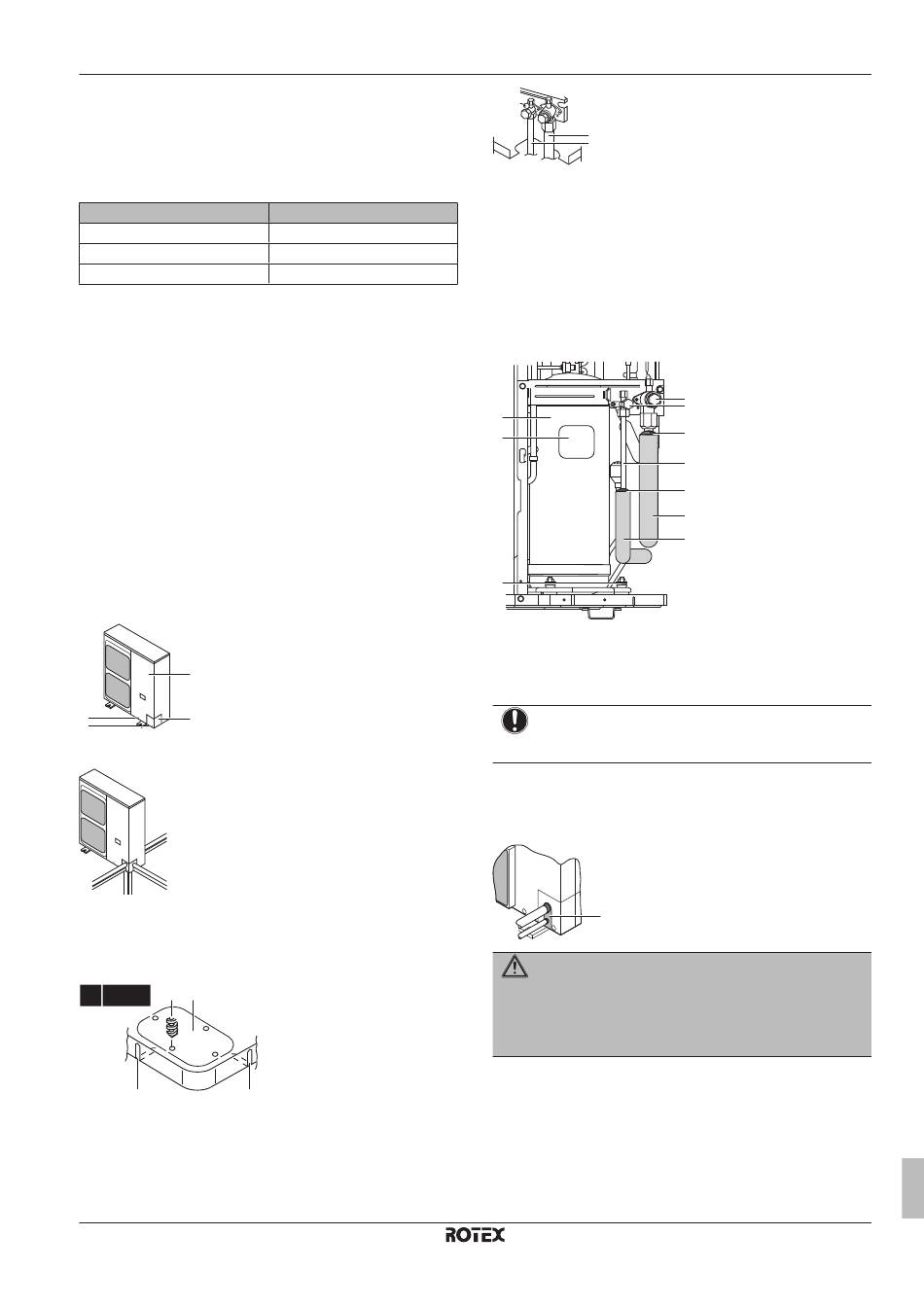

Raccordement du tuyau de réfrigérant à
l'unité extérieure
1 Procédez comme suit:
▪ Retirez le couvercle de service (a) avec la vis (b).
▪ Retirez la plaque d'entrée de canalisation (c) avec la vis (d).
a
b
c
d
2 Choisissez un trajet pour la tuyauterie (a, b, c ou d).
d
a
c
b
3 Si vous avez opté pour le trajet de tuyauterie vers le bas:
▪ Percez (a, 4×) et retirez le trou à enfoncer (b).
▪ Découpez les fentes (c) avec une scie à métaux.
a
b
4× Ø6 mm
c
c
4 Procédez comme suit:
▪ Branchez le tuyau de liquide (a) à la vanne d'arrêt de liquide.
▪ Branchez le tuyau de gaz (b) à la vanne d'arrêt de gaz.
RRLQ011~016CA + RHBH/X11+16CB
ROTEX HPSU basse température Bi-bloc
4P384980-1B – 2016.03
Couple de serrage (N∙m)
13,5~16,5
22,5~27,5
11,5~13,9
pour connaître
b
a
5 Procédez comme suit:
▪ Isolez le tuyau de liquide (a) et le tuyau de gaz (b).
▪ Assurez-vous que la tuyauterie et l'isolation de tuyauterie ne
touchent PAS le compresseur (c), le couvercle de borne du
compresseur (d) et les boulons de compresseur (e). Si
l'isolation du tuyau de liquide risque de toucher le couvercle
de borne du compresseur, ajustez la hauteur de l'isolation
(f=pas d'isolation autour du couvercle de borne du
compresseur (d)).
▪ Scellez les extrémités de l'isolation (produit d'étanchéité,
etc.) (g).
c
d
e
6 Si l'unité extérieure est installée au-dessus de l'unité intérieure,
couvrez les vannes d'arrêt (h, voir ci-dessus) avec le matériau
d'étanchéité pour éviter l'eau condensée sur les vannes d'arrêt
se déplace vers l'unité intérieure.
REMARQUE
Toute tuyauterie exposée est susceptible de provoquer de
la condensation.
7 Refixez le couvercle de service et la plaque d'entrée de
tuyauterie.
8 Scellez tous les trous (exemple: a) pour éviter la neige et les
petits animaux d'entrer dans le système.
a
AVERTISSEMENT
Prenez des mesures adaptées afin que l'unité ne puisse
pas être utilisée comme abri par les petits animaux. Les
petits animaux qui entrent en contact avec des pièces
électriques peuvent provoquer des dysfonctionnements, de
la fumée ou un incendie.
7 Installation
h
h
g
f
g
b
a
Guide de référence installateur
37
