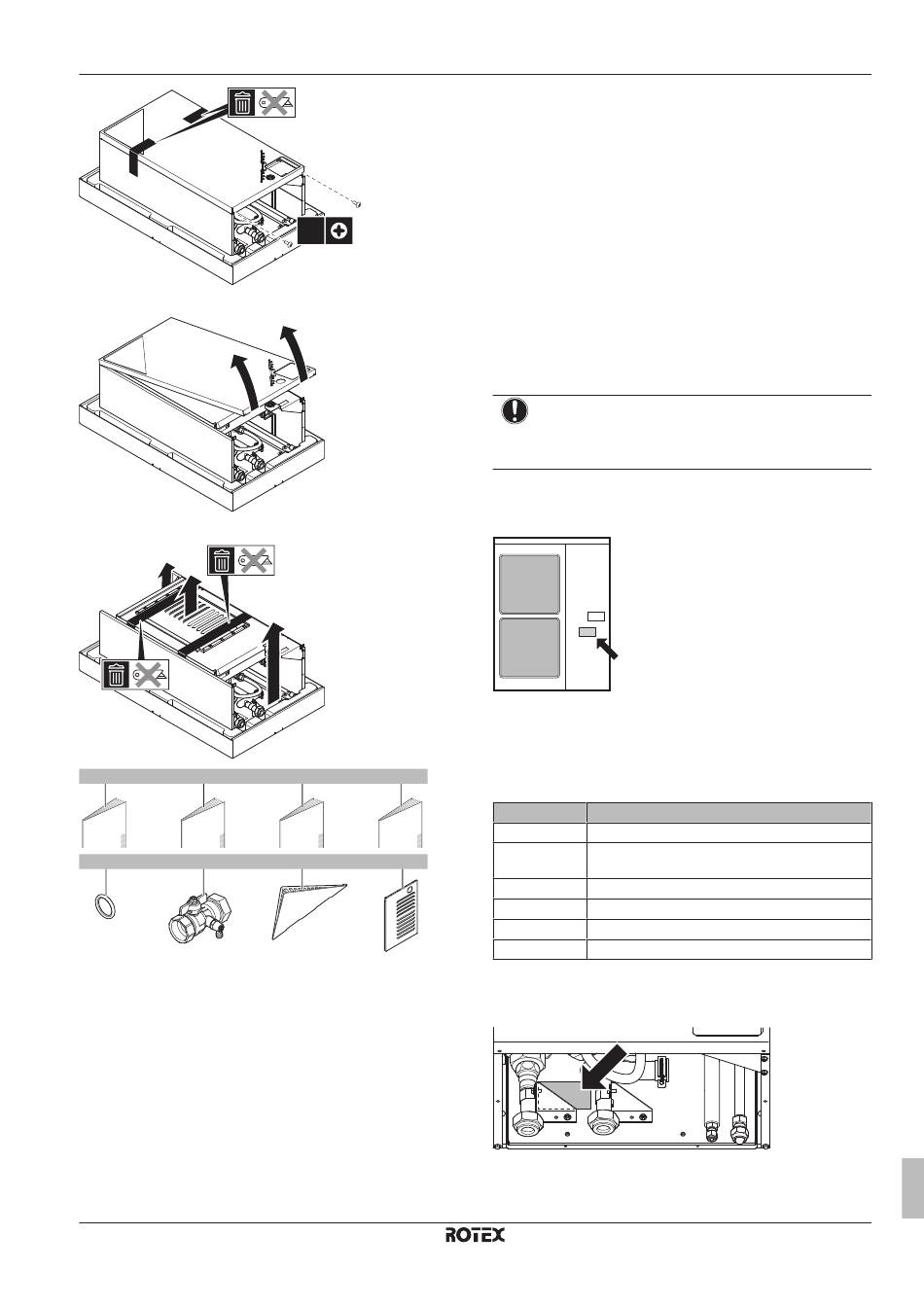

2 Soulevez la partie inférieure du panneau avant et retirez-le.
3 Retirez les accessoires.
g
h
a b
1× 1×
e f
2× 2×
a Consignes de sécurité générales
b Addendum pour l'équipement en option
c Manuel d'installation de l'unité intérieure
d Manuel d'utilisation
e Joint d'étanchéité pour vanne d'arrêt
f Vanne d'arrêt
g Couvercle de l'interface utilisateur
h Plaque supérieure de l'unité intérieure
RRLQ011~016CA + RHBH/X11+16CB
ROTEX HPSU basse température Bi-bloc
4P384980-1B – 2016.03
2×
e f
+
c d
1× 1×
g h
1× 1×
4 À propos des unités et des options
4 À propos des unités et des
options
4.1 Vue d'ensemble: à propos des
unités et des options
Ce chapitre contient les informations sur:
▪ Identification de l'unité extérieure
▪ Identification de l'unité intérieure
▪ Association des unités intérieure et extérieure
▪ Association de l'unité extérieure avec les options
▪ Association de l'unité intérieure avec les options
4.2

Identification

REMARQUE
Lors de l'installation ou de l'entretien de plusieurs unités à
la fois, veillez à ne PAS intervertir les panneaux d'entretien
entre différents modèles.
4.2.1 Étiquette d'identification: unité extérieure
Emplacement
Identification du modèle
RRLQ: contient des éléments (isolation, cordon chauffant, etc.) pour
empêcher le gel dans les zones soumises à des températures
ambiantes basses et à un taux d'humidité élevé.
Exemple: RR L Q 011 CA W1
Code
RR Pompe à chaleur à paire extérieure Bi-bloc
L Faible température de l'eau – zone ambiante:
−⁠ 1 0⁠ ~ ⁠ − ⁠ 2 0°C
Q Réfrigérant R410A
011 Catégorie de capacité
CA Série de modèles
W1 Alimentation électrique
4.2.2 Étiquette d'identification: unité intérieure
Emplacement
Explications
