14.5 Schéma de tuyauterie

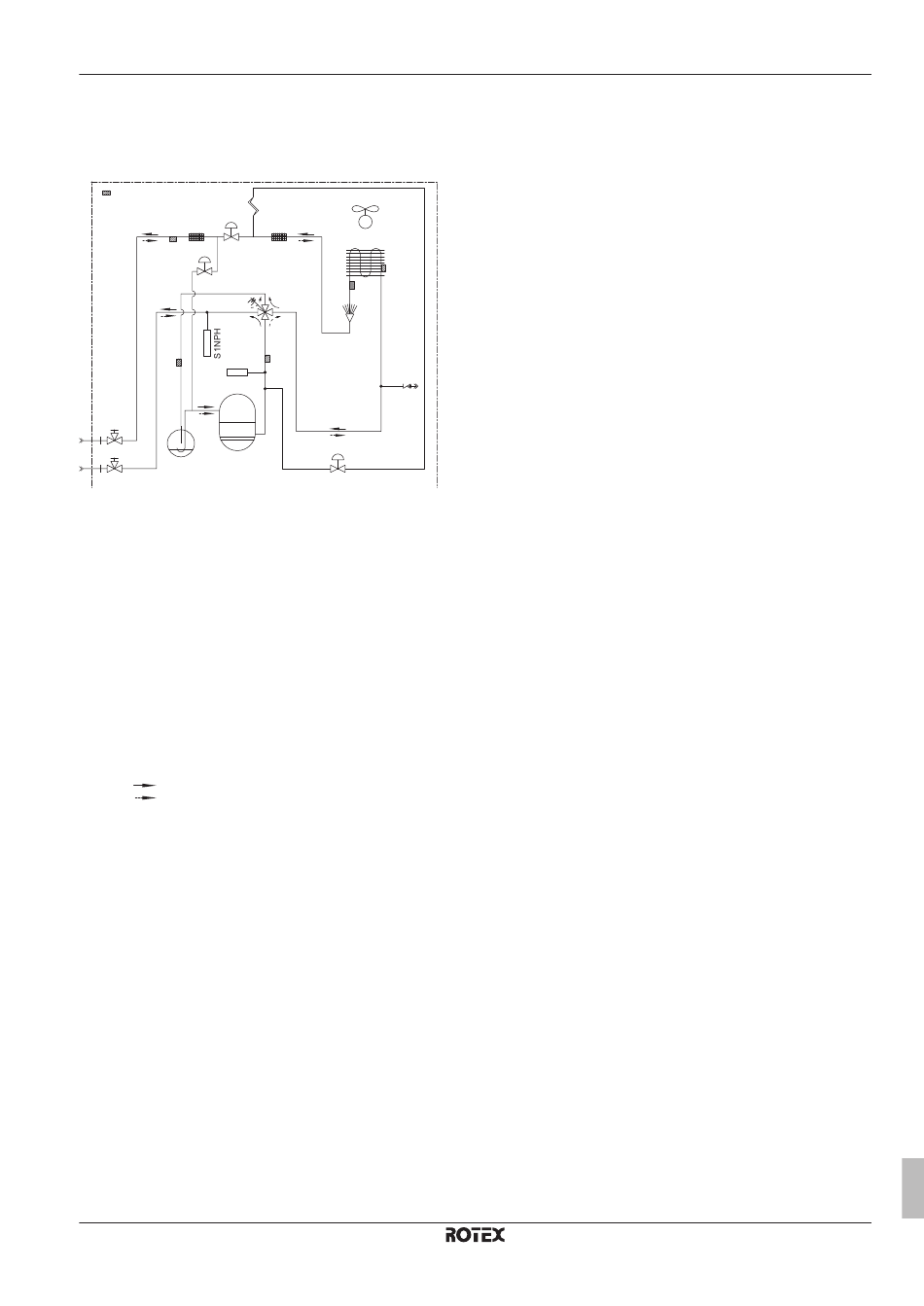

14.5.1 Schéma de tuyauterie: unité extérieure
RRLQ
R1T
Y1E
e
R6T
Y3E
R3T
S1PH
M1C
c
a
E1HC
c
b
d
a Tuyauterie non fournie (liquide: raccord évasé de Ø9,5)
b Tuyauterie non fournie (gaz: raccord évasé de Ø15,9)
c Vanne d'arrêt (avec orifice d'entretien de 5/16")
d Accumulateur
e Filtre
f Échangeur de chaleur
g Orifice d'entretien interne de 5/16"
h Tube capillaire
E1HC Chauffage de carter
M1C Moteur (compresseur)
M1F‑M2F Moteur (ventilateurs inférieur et supérieur)
R1T Thermistance (air)
R2T Thermistance (décharge)
R3T Thermistor (aspiration)
R4T Thermistance (échangeur de chaleur)
R5T Thermistor (échangeur de chaleur, central)
R6T Thermistor (liquide)
S1NPH Capteur de pression
S1PH Commutateur haute pression
Y1E Vanne de détente électronique (principale)
Y3E Vanne de détente électronique (injection)
Y1S Électrovanne (vanne à 4 voies)
Y3S Électrovanne (passage du gaz chaud)
Chauffage
Rafraîchissement
RRLQ011~016CA + RHBH/X11+16CB
ROTEX HPSU basse température Bi-bloc
4P384980-1B – 2016.03
h
M1F-M2F
e
f
R5T
R4T
Y1S
R2T
g
Y3S
14 Données techniques
Guide de référence installateur
