INFORMATIONS
Pour augmenter le confort et les performances, ROTEX
vous recommande d'installer le kit de vannes en option
EKVKHPC sur chaque convecteur de pompe à chaleur.
Configuration
Réglage
Contrôle de la température de
l'unité:
▪ #: [A.2.1.7]
▪ Code: [C-07]
Nombre de zones de
température d'eau:
▪ #: [A.2.1.8]
▪ Code: [7-02]
Avantages
En comparaison avec les convecteurs de pompe à chaleur pour une
pièce:
▪ Confort. Vous pouvez définir la température intérieure souhaitée,
dont les programmes, pour chaque pièce via la commande à
distance des convecteurs de pompe à chaleur.

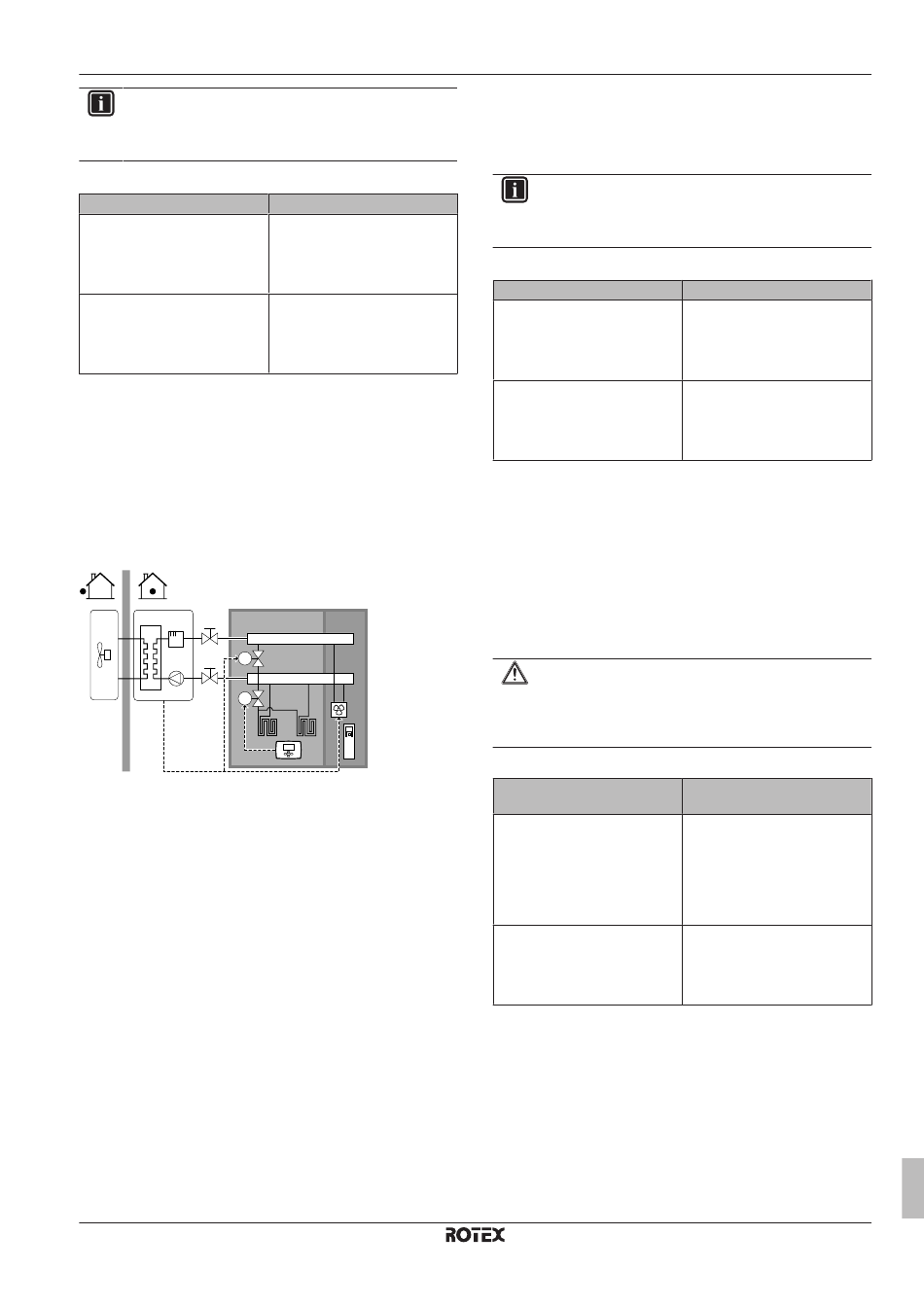

Association: chauffage au sol + convecteurs de
pompe à chaleur
Installation
A
B
M1
M1
A
Zone de température de départ principale
B
Pièce 1
C
Pièce 2
a
Thermostat d'ambiance externe
b
Commande à distance pour les convecteurs de pompe à
chaleur
▪ Pour chaque pièce avec des convecteurs de pompe à chaleur: les
convecteurs de pompe à chaleur sont directement connectés à
l'unité intérieure.
▪ Pour chaque pièce avec un chauffage au sol: deux vannes d'arrêt
(à fournir) sont installées avant le chauffage au sol:
▪ une vanne d'arrêt pour empêcher l'alimentation en eau chaude
en l'absence de demande de chauffage pour la pièce,
▪ une vanne d'arrêt pour éviter la condensation sur le sol lors du
rafraîchissement des pièces avec des convecteurs de pompe à
chaleur.
▪ Pour chaque pièce avec des convecteurs de pompe à chaleur: la
température intérieure souhaitée est définie via la commande à
distance des convecteurs de pompe à chaleur.
▪ Pour chaque pièce avec chauffage au sol: la température
intérieure souhaitée est définie via le thermostat d'ambiance
externe (avec ou sans fil).
RRLQ011~016CA + RHBH/X11+16CB
ROTEX HPSU basse température Bi-bloc
4P384980-1B – 2016.03
Valeur
1 (Contrôle TA ext): Le
fonctionnement de l'unité est
déterminé par le thermostat
externe.
0 (1 zone TD): Principale
C
b
a
5 Consignes d'application
▪ L'interface utilisateur connectée à l'unité intérieure décide du
mode ambiant. Vous devez veiller à ce que le mode de
fonctionnement de chaque thermostat d'ambiance externe et de
chaque commande à distance des convecteurs de pompe à
chaleur soit réglé en fonction de l'unité intérieure.
INFORMATIONS
Pour augmenter le confort et les performances, ROTEX
vous recommande d'installer le kit de vannes en option
EKVKHPC sur chaque convecteur de pompe à chaleur.
Configuration
Réglage
Contrôle de la température de
l'unité:
▪ #: [A.2.1.7]
▪ Code: [C-07]
Nombre de zones de
température d'eau:
▪ #: [A.2.1.8]
▪ Code: [7-02]
5.2.3
Plusieurs pièces – deux zones TD
Si les émetteurs de chaleur sélectionnés pour chaque pièce sont
conçus pour des températures de départ différentes, vous pouvez
utiliser différentes zones de température de départ (2 maximum).
Dans ce document:
▪ Zone principale = zone avec la plus faible température de
chauffage prévue et la température de rafraîchissement prévue la
plus élevée
▪ Zone secondaire = l'autre zone
ATTENTION
S'il y a plusieurs zones, vous devez TOUJOURS installer
un mélangeur dans la zone principale pour réduire
(chauffage)/augmenter (rafraîchissement) la température
de départ en cas de demande de la zone secondaire.
Exemple type:
Pièce (zone)
Salon (zone principale)
Chambres (zone secondaire)
Valeur
0 (Contrôle TD): le
fonctionnement de l'unité est
basé sur la température de
départ.
0 (1 zone TD): Principale
Échangeurs de chaleur:
température prévue
Chauffage au sol:
▪ Chauffage: 35°C
▪ Rafraîchissement:
20°C
(baisse
de
la
température
uniquement,
pas
de
réel
rafraîchissement autorisé)
Convecteurs de pompe à
chaleur:
▪ Chauffage: 45°C
▪ Rafraîchissement: 12°C
Guide de référence installateur
15
