14 Données techniques
14.8

Courbe ESP

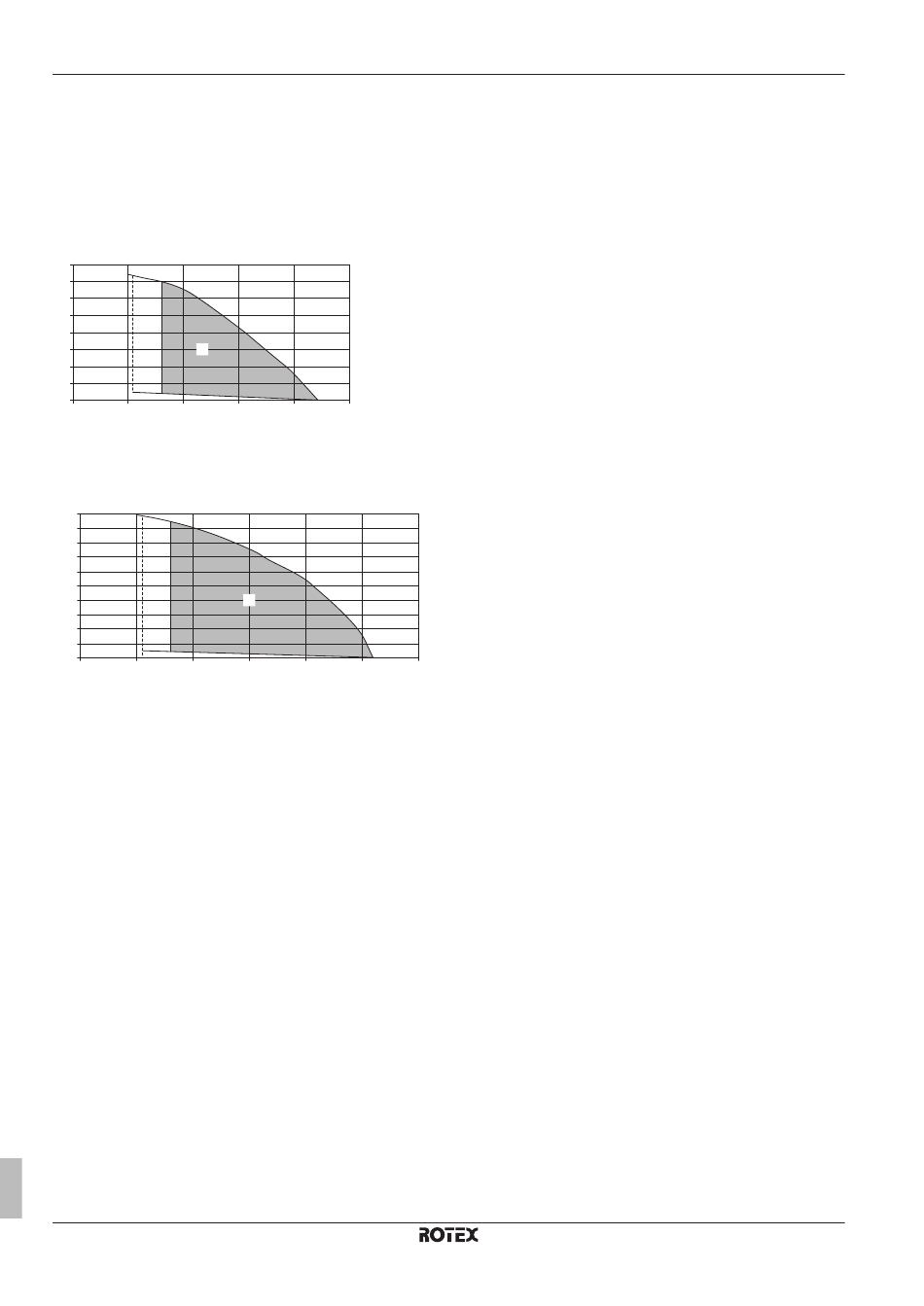

14.8.1 Courbe ESP: Unité intérieure
Note: une erreur de débit surviendra si le débit d'eau minimum n'est
pas atteint.
EHBH/X11=RHBH/X11
A (kPa)
80
70
60
50
40
30
C
20
10
0
0 10 20
EHBH/X16=RHBH/X16
A (kPa)
100
90
80
70
60
50
40
30
20
10
0
0 10 20
A Pression statique extérieure
B Débit d'eau
C Plage de fonctionnement
La zone de fonctionnement n'est étendue aux débits plus faibles que
si l'unité fonctionne avec une pompe à chaleur uniquement. (Pas au
démarrage, pas en mode chauffage d'appoint, pas en mode
dégivrage.)
ESP=pression statique extérieure (External Static Pressure) dans le
circuit de chauffage/rafraîchissement, exprimée en kPa.
Débit=débit d'eau dans l'unité, dans le circuit de chauffage/
rafraîchissement.
Remarques:
▪ La sélection d'un débit ne correspondant pas à la zone de
fonctionnement peut entraîner des dommages ou des anomalies
de fonctionnement au niveau de l'unité. Reportez-vous également
à la plage de débits minimaux et maximaux autorisés dans les
spécifications techniques.
▪ La qualité de l'eau doit être conforme à la directive EN 98/83 CE.
Guide de référence installateur
112
30 40 50
B (l/min)
4D090625-1A
C
30 40 50
B (l/min)
4D090625-1A
60
RRLQ011~016CA + RHBH/X11+16CB
