5 Consignes d'application
Installation

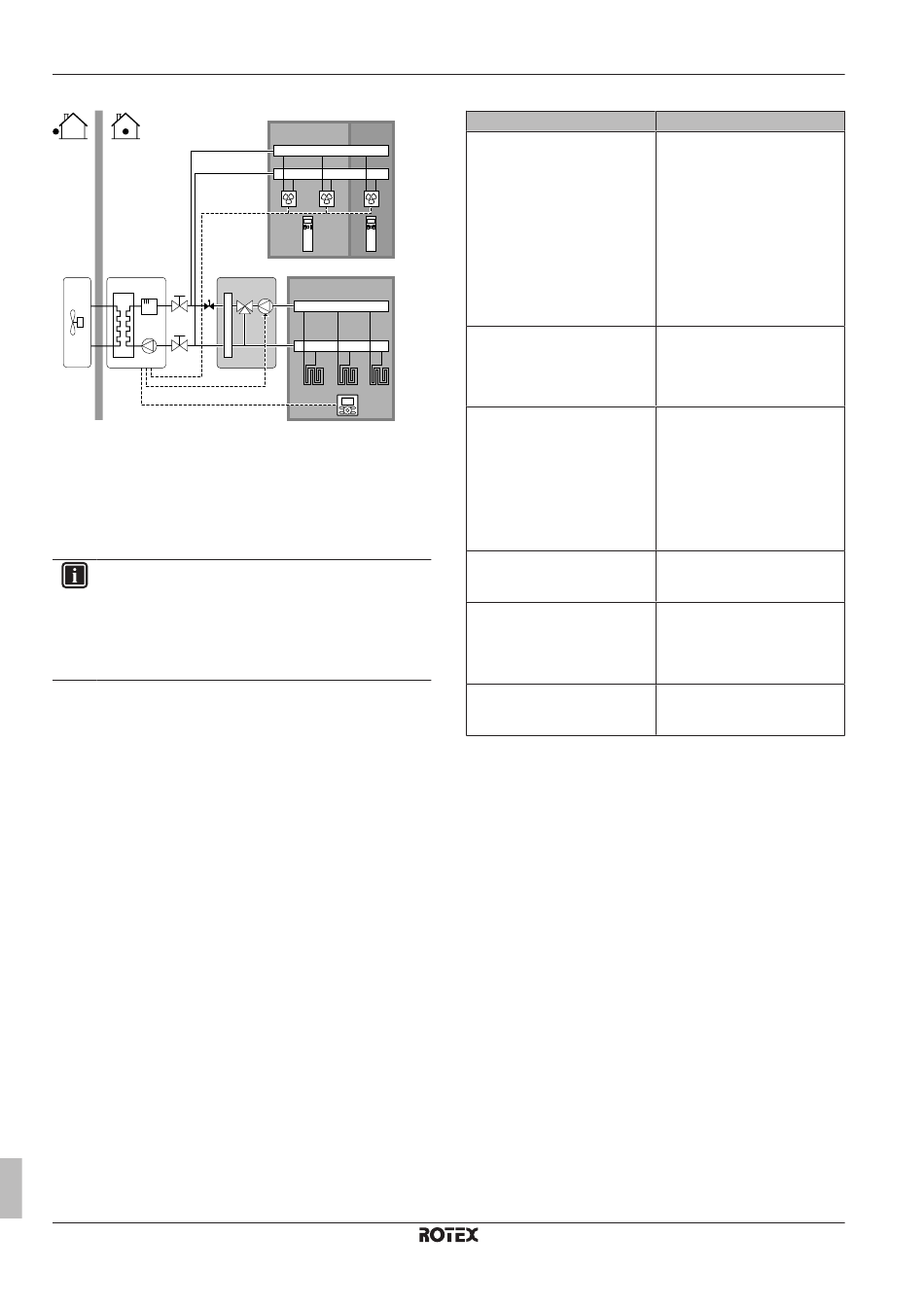

d
A Zone de température de départ secondaire
B Pièce 1
C Pièce 2
D Zone de température de départ principale
E Pièce 3
a Commande à distance pour les convecteurs de pompe à
chaleur
b Interface utilisateur
c Mélangeur
d Vanne de régulation de la pression
INFORMATIONS
Une vanne de régulation de la pression doit être
implémentée avant le mélangeur. Ceci garantit l'équilibre
du débit entre la zone de température de départ principale
et la zone de température de départ supplémentaire dans
le cadre de la capacité requise des deux zones de
température.
▪ Pour la zone principale:
▪ Un mélangeur est installé avant le chauffage au sol.
▪ La pompe du mélangeur est contrôlée par le signal MARCHE/
ARRÊT de l'unité intérieure (X2M/5 et X2M/7, sortie de la vanne
d'arrêt normalement fermée).
▪ La température intérieure est contrôlée par l'interface utilisateur,
utilisée en tant que thermostat d'ambiance.
▪ Pour la zone secondaire:
▪ Les convecteurs de pompe à chaleur sont directement
connectés à l'unité intérieure.
▪ La température intérieure souhaitée est définie via la
commande à distance des convecteurs de pompe à chaleur de
chaque pièce.
▪ Les signaux de demande de chauffage ou de rafraîchissement
de chaque convecteur de pompe à chaleur sont connectés en
parallèle à l'entrée numérique de l'unité intérieure (X2M/1 et
X2M/4). L'unité intérieure fournira uniquement la température
de départ secondaire voulue en cas de demande réelle.
▪ L'interface utilisateur connectée à l'unité intérieure décide du
mode ambiant. Vous devez veiller à ce que le mode de
fonctionnement de chaque commande à distance des convecteurs
de pompe à chaleur soit réglé en fonction de l'unité intérieure.
Guide de référence installateur
16
A
C
B
a a
D
c
E
b
Configuration
Réglage
Contrôle de la température de
l'unité:
▪ #: [A.2.1.7]
▪ Code: [C-07]
Nombre de zones de
température d'eau:
▪ #: [A.2.1.8]
▪ Code: [7-02]
En cas de convecteurs de pompe
à chaleur:
Thermostat d'ambiance externe
pour la zone secondaire:
▪ #: [A.2.2.5]
▪ Code: [C-06]
Sortie de la vanne d'arrêt
Vanne d'arrêt
Au niveau du mélangeur
Avantages
▪ Confort.
▪ La fonctionnalité de thermostat d'ambiance intelligent peut
réduire ou augmenter la température de départ voulue en
fonction de la température intérieure réelle (modulation).
▪ L'association de deux systèmes d'émetteurs de chaleur garantit
un confort de chauffage excellent de la part du chauffage au sol
et un confort de rafraîchissement excellent de la part des
convecteurs de pompe à chaleur.
▪ Efficacité.
▪ Selon la demande, l'unité intérieure garantit une température de
départ adaptée à la température prévue des différents
émetteurs de chaleur.
▪ Le chauffage au sol offre des performances optimales avec
ROTEX HPSU.
5.3 Configuration d'une source de
chaleur auxiliaire pour le
chauffage
▪ Le chauffage peut être assuré par:
▪ L'unité intérieure
▪ Une chaudière auxiliaire (à fournir) connectée au système
Valeur
2 (Contrôle TA): Le
fonctionnement de l'unité est
basé sur la température
ambiante de l'interface
utilisateur.
Note:
▪ Pièce principale = interface
utilisateur utilisée en tant que
thermostat d'ambiance
▪ Autres pièces = thermostat
d'ambiance externe
1 (2 zones TD): Principale +
secondaire
1 (Thermo ON/OFF): Lorsque le
convecteur de la pompe
à chaleur ou le thermostat
d'ambiance externe utilisé peut
uniquement envoyer un état
MARCHE/ARRÊT du thermostat.
Pas de séparation entre la
demande de chauffage et la
demande de rafraîchissement.
Réglée pour suivre la demande
du thermostat de la zone
principale
Si la zone principale doit être
coupée en mode de
rafraîchissement pour éviter la
condensation sur le sol, réglez-la
en conséquence.
Sélectionnez la température de
départ voulue pour le chauffage
et/ou le rafraîchissement.
RRLQ011~016CA + RHBH/X11+16CB
ROTEX HPSU basse température Bi-bloc
4P384980-1B – 2016.03
