14 Données techniques
14.4

Composants

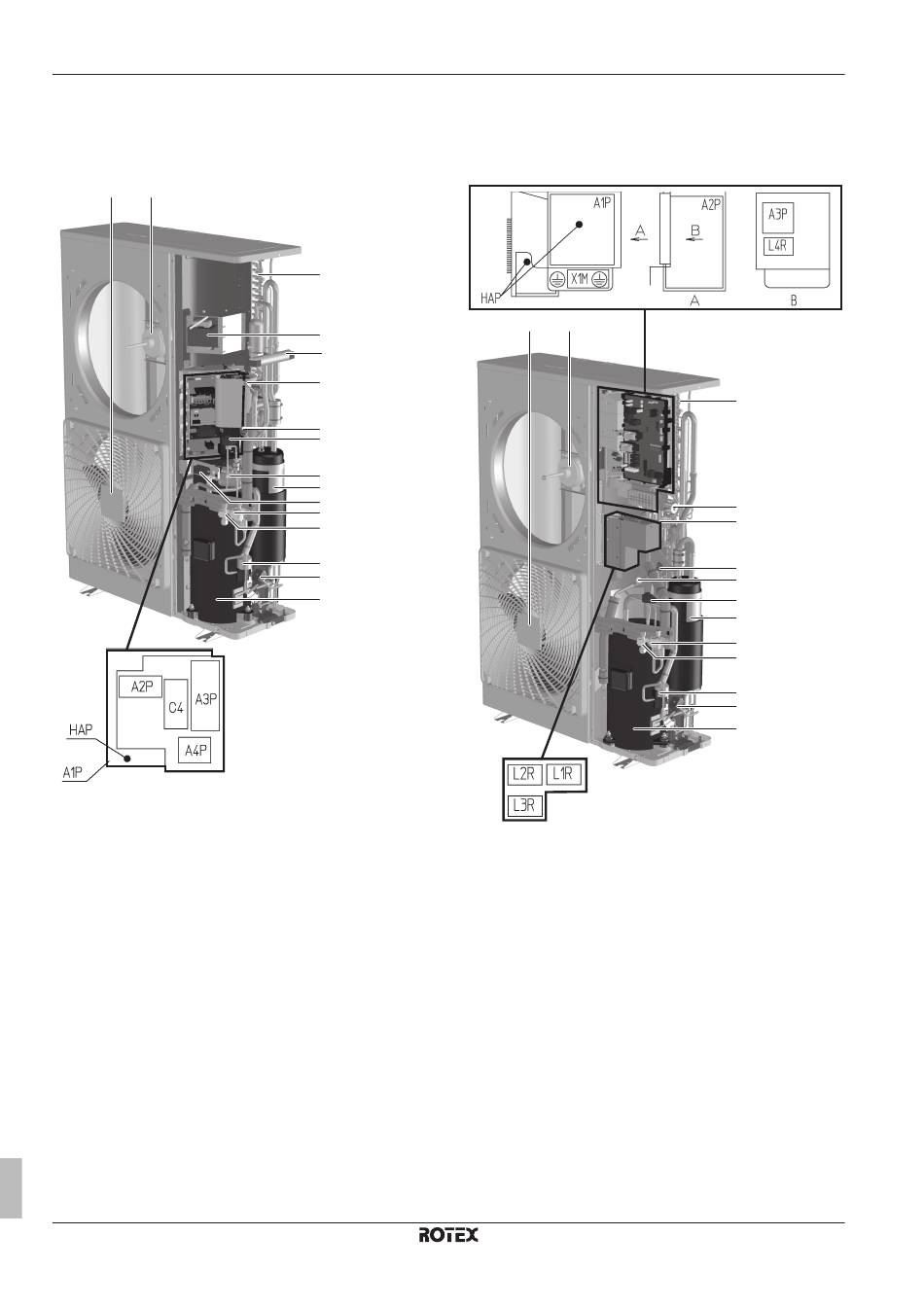

14.4.1 Composants: unité extérieure
RRLQ_V3
M2F M1F
a Échangeur de chaleur (à l'arrière)
b Orifice d'entretien interne
c Accumulateur
d Vanne d'arrêt de l'orifice d'entretien (gaz)
e Vanne d'arrêt de l'orifice d'entretien (liquide)
A1P~A4P CCI
C4 Condensateur
HAP Diode électroluminescente (moniteur de service vert)
L1R Bobine du réacteur
M1C Moteur (compresseur)
M1F Moteur (ventilateur supérieur)
M2F Moteur (ventilateur inférieur)
S1NPH Capteur de pression
S1PH Commutateur haute pression
X1M Borne (communication et alimentation électrique)
Y1E Vanne de détente électronique (principale)
Y3E Vanne de détente électronique (injection)
Y1S Électrovanne (vanne à 4 voies)
Y3S Électrovanne (passage du gaz chaud)
Guide de référence installateur
98
RRLQ_W1
a
L1R
Y1S
b
S1NPH
Y3E
S1PH
c
X1M
d
e
Y1E
Y3S
M1C
A1P~A3P
L1R~L4R
M2F M1F
a Échangeur de chaleur (à l'arrière)
b Orifice d'entretien interne
c Accumulateur
d Vanne d'arrêt de l'orifice d'entretien (gaz)
e Vanne d'arrêt de l'orifice d'entretien (liquide)
CCI
HAP Diode électroluminescente (moniteur de service vert)
Bobines du réacteur
M1C Moteur (compresseur)
M1F Moteur (ventilateur supérieur)
M2F Moteur (ventilateur inférieur)
S1NPH Capteur de pression
S1PH Commutateur haute pression
X1M Borne (communication et alimentation électrique)
Y1E Vanne de détente électronique (principale)
Y3E Vanne de détente électronique (injection)
Y1S Électrovanne (vanne à 4 voies)
Y3S Électrovanne (passage du gaz chaud)
RRLQ011~016CA + RHBH/X11+16CB
ROTEX HPSU basse température Bi-bloc
a
Y1S
b
S1NPH
S1PH
Y3E
c
d
e
Y1E
Y3S
M1C
