Élément Description
16 Compteur électrique
17 Pompe à eau chaude
sanitaire
18 Sortie d'alarme
19 Basculement vers la
commande de source
de chaleur externe
20 Commande du
rafraîchissement/
chauffage
21 Entrées numériques de
consommation
électrique
(a) Reportez-vous à la plaquette signalétique sur l'unité
extérieure.
(b) Section minimale du câble 0,75 mm².
(c) Section de câble de 2,5 mm².
(d) La thermistance et le fil de raccordement (12 m) sont
fournis avec le ballon d'eau chaude sanitaire.
(e) Section de câble de 0,75 mm² à 1,25 mm², longueur
maximale: 50 m. Un contact sans tension garantit la charge
minimale applicable de 15 V c.c., 10 mA.
(f) Section de câble de 0,75 mm² à 1,25 mm², longueur
maximale: 500 m. Applicable pour les connexions
d'interface utilisateur simples et doubles.
REMARQUE
Davantage de spécifications techniques concernant les
différents raccordements sont indiquées à l'intérieur de
l'unité intérieure.
Type de Alimentation
chauffage électrique
d'appoint
*3V 1 × 230 V
*9W 1 × 230 V
3 × 230 V
3 × 400 V
7 Installation
7.1

Vue d'ensemble: installation

Ce chapitre décrit ce que vous devez faire et savoir pour installer le
système sur place.
Ordre de montage habituel
Généralement, l'installation se déroule dans l'ordre suivant:
1 Montage de l'unité extérieure.
2 Montage de l'unité intérieure.
3 Raccordement de la tuyauterie de réfrigérant.
4 Vérification de la tuyauterie de réfrigérant.
5 Charge du réfrigérant.
6 Raccordement de la tuyauterie d'eau.
7 Raccordement du câblage électrique.
8 Finalisation de l'installation extérieure.
9 Finalisation de l'installation intérieure.
INFORMATIONS
En fonction des unités et/ou des conditions d'installation, il
peut être nécessaire de brancher le câblage électrique
avant de pouvoir charger le réfrigérant.
RRLQ011~016CA + RHBH/X11+16CB
ROTEX HPSU basse température Bi-bloc
4P384980-1B – 2016.03
Fils Courant de
fonctionnem
ent maximal
(b)
2 (par mètre)
(b)
2
(b)
2
(b)
2
(b)
2
(b)
2 (par signal
d'entrée)
Nombre de conducteurs
requis
2+GND
2+GND + 2 ponts
3+GND + 1 pont
4+GND
7.2 Ouverture des unités
7.2.1 À propos de l'ouverture des unités
Vous devez parfois ouvrir l'unité. Exemple:
▪ Lors du raccordement de la tuyauterie de réfrigérant
▪ Lors du raccordement du câblage électrique.
▪ Lors de la maintenance ou de l'entretien de l'unité.
DANGER: RISQUE D'ÉLECTROCUTION
NE LAISSEZ PAS l'unité sans surveillance lorsque le
couvercle d'entretien est retiré.

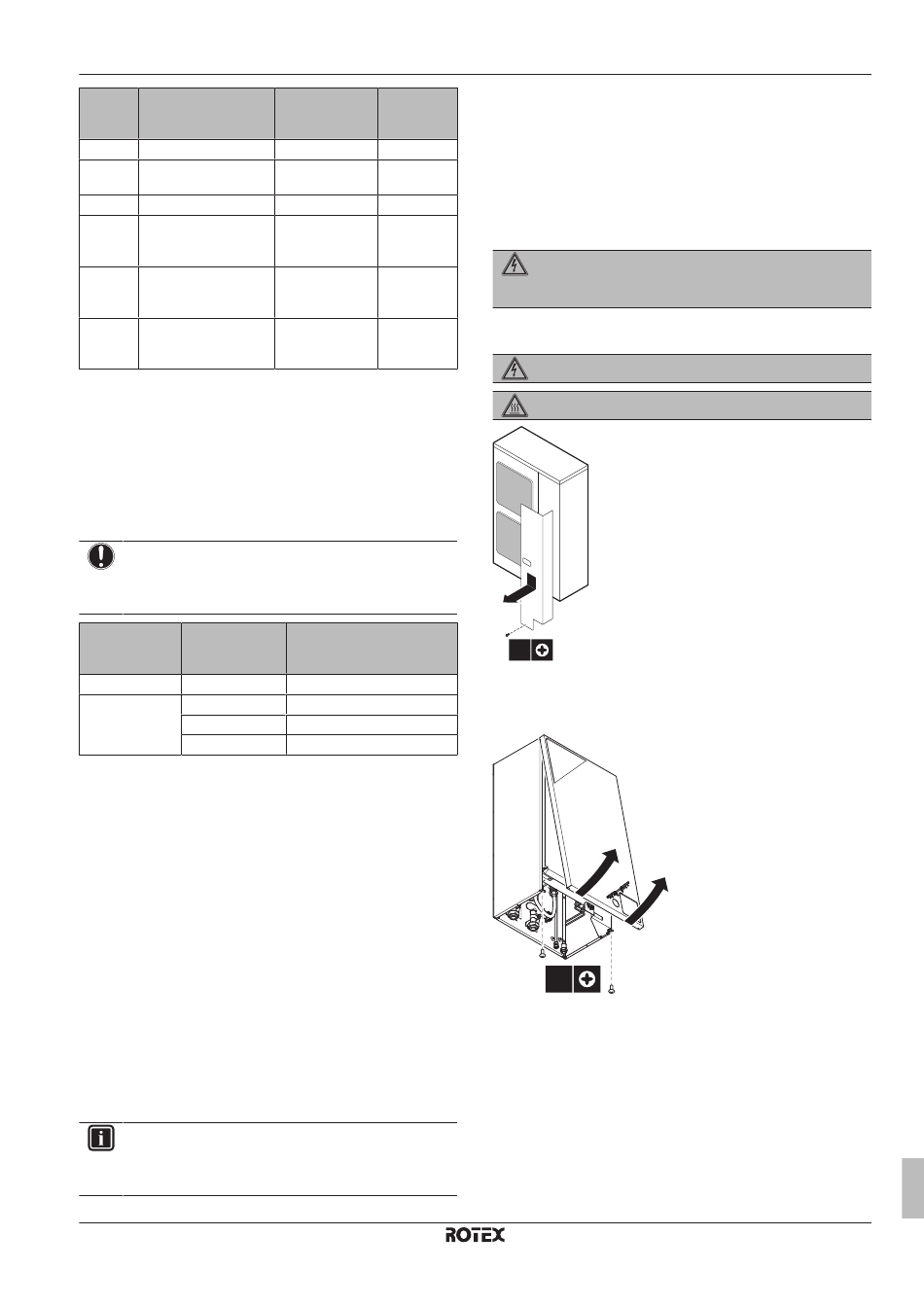

7.2.2 Ouverture de l'unité extérieure
DANGER: RISQUE D'ÉLECTROCUTION
DANGER: RISQUE DE BRÛLURE
2
1
1×
7.2.3 Ouverture de l'unité intérieure
1 Desserrez et retirez les 2 vis de fixation du panneau avant.
2×
2 Inclinez le panneau avant vers vous et retirez-le.
7 Installation
