AVIS
Dommages sur l'extension repliable et le crochet de sécurité !
Si les unités de tapis sont complètement abaissées sur les crochets, les pièces de la
machine peuvent être endommagées par la pression d'appui.
► Ne pas abaisser les unités de tapis plus bas que ce qui est décrit ici.

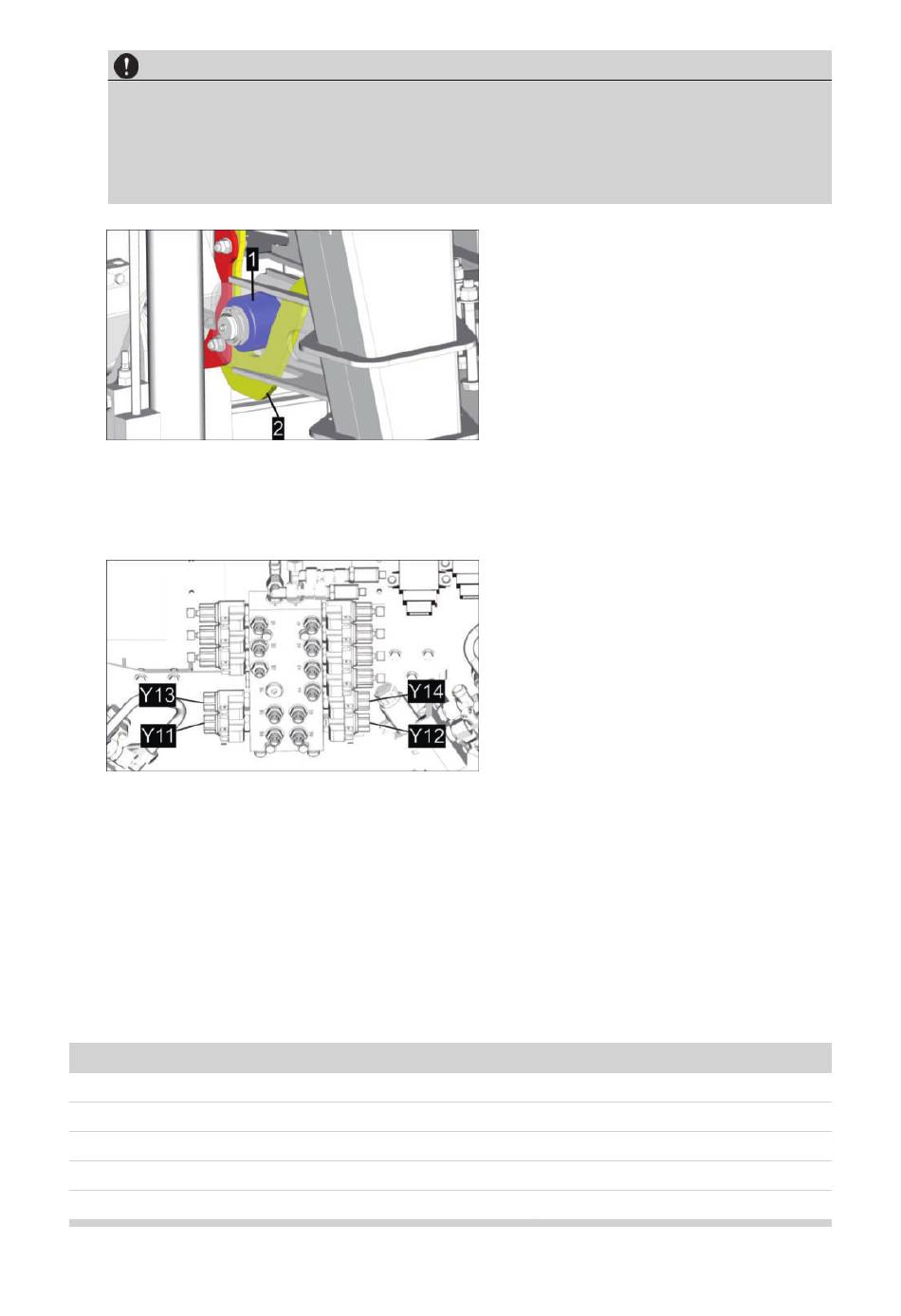

Les pièces de la machine sont représentées partiellement transparentes.
Fig.: Les douilles (1) ne reposent pas sur le crochet (2) en bas !
8
Dévisser la vis de l'électrovanne "Y11" / "Y13" dans le sens inverse des aiguilles d'une
montre (vue d'en haut sur la vis) jusqu'à la butée.
9
Arrêter l'alimentation hydraulique
▷
Faire réparer le dommage dans un atelier spécialisé.
▷
Effectuer un essai de toutes les fonctions de la machine avant de la remettre en uti-
lisation.
Plans de commutation
Liste des codes couleur
Code couleur
br
bl
sw
ws
rt
2310.fr-FR.80Y.0
Couleur
brun
Bleu
noir
blanc
rouge
Mode d'emploi original MERGENTO VT 9220
Assistance complète
| 269
