Procédure
►
Visser la vis des électrovannes "Y3.2" et "Y5.2" dans le sens des aiguilles d'une montre
(vue d'en haut sur la vis) jusqu'à la butée.
▷
Actionner le distributeur double effet du tracteur sur lequel sont branchés les flexi-
bles hydrauliques marqués en rouge et relever les extensions repliables en position
de bout de champ.

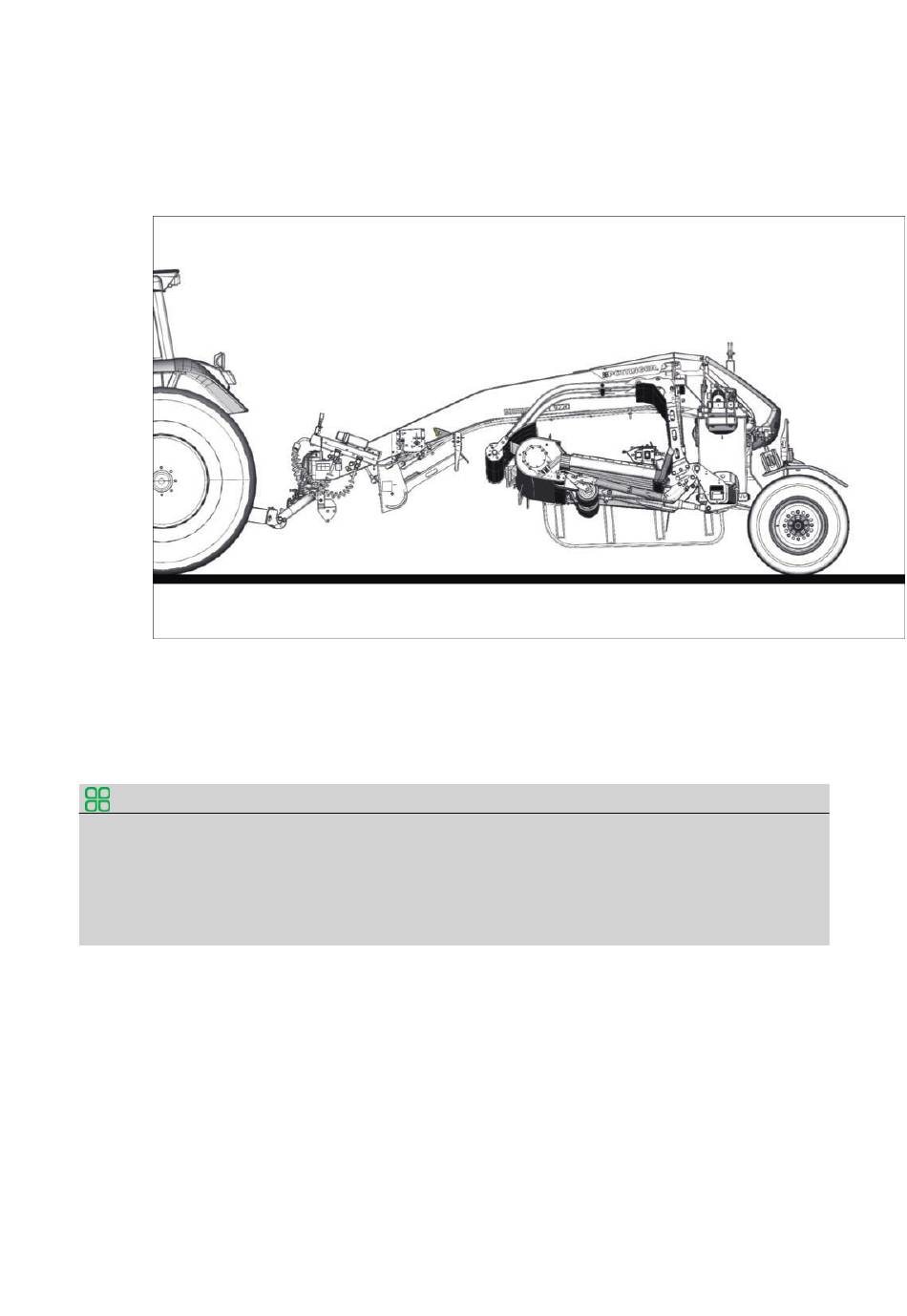

Fig.: Position 1/2 tour "bout de champ"
►
Dévisser la vis des électrovannes "Y3.2" et "Y5.2" dans le sens inverse des aiguilles
d'une montre (vue d'en haut sur la vis) jusqu'à la butée.
Atteindre la position de travail la plus large
RENSEIGNEMENT
Nous décrivons ci-après, en partant de la position de travail la plus étroite, le relevage en
position de bout de champ et le déplacement ultérieur vers la position de travail la plus lar-
ge.
La position de travail la plus large est nécessaire pour pouvoir ensuite relever la machine
en position de transport sur route.
Pour pouvoir atteindre la position de bout de champ, les distributeurs "Y3.2" et "Y5.2" sont
utilisés.
Pour atteindre la position de travail la plus large, on utilise les électrovannes "Y12" et "Y14".
Possibilité de situation
•
Machine attelée correctement à un tracteur approprié et sécurisée contre tout roulage.
•
Tracteur et machine stationnés sur un sol plat et stabilisé en position de travail la plus
étroite.
260 |
Mode d'emploi original MERGENTO VT 9220
2310.fr-FR.80Y.0
