Pos. Affichages et touches logicielles ou
touches F
6
7
Désélectionner le sous-menu "6.1".
Procédure
►
En appuyant sur la touche logicielle
te, on revient au niveau de menu supérieur. Dans ce cas, dans le menu "Démarrer".
Sélection du sous-menu "Config" "6.2" - Calibrage du réglage hydraulique de la hauteur de ra-
massage
Condition préalable
•
Menu "Démarrage" affiché sur le terminal.
minal et le menu "Démarrer"" sur page 52.
Afficher le "sous-menu 6.2" :
Procédure
1
Appuyer sur la touche logicielle
(touche F) pendant 10 secondes pour afficher le menu Config.
Ici, le sous-menu
2
Accéder au sous-menu 6.2.
2310.fr-FR.80Y.0
ou sur la touche de fonction correspondan-
Voir "EXPERT 75 - Activer/désactiver le ter-
ou sur la touche de fonction correspondante
/
est automatiquement affiché en premier.
Mode d'emploi original MERGENTO VT 9220
Utilisation du terminal de commande
Description

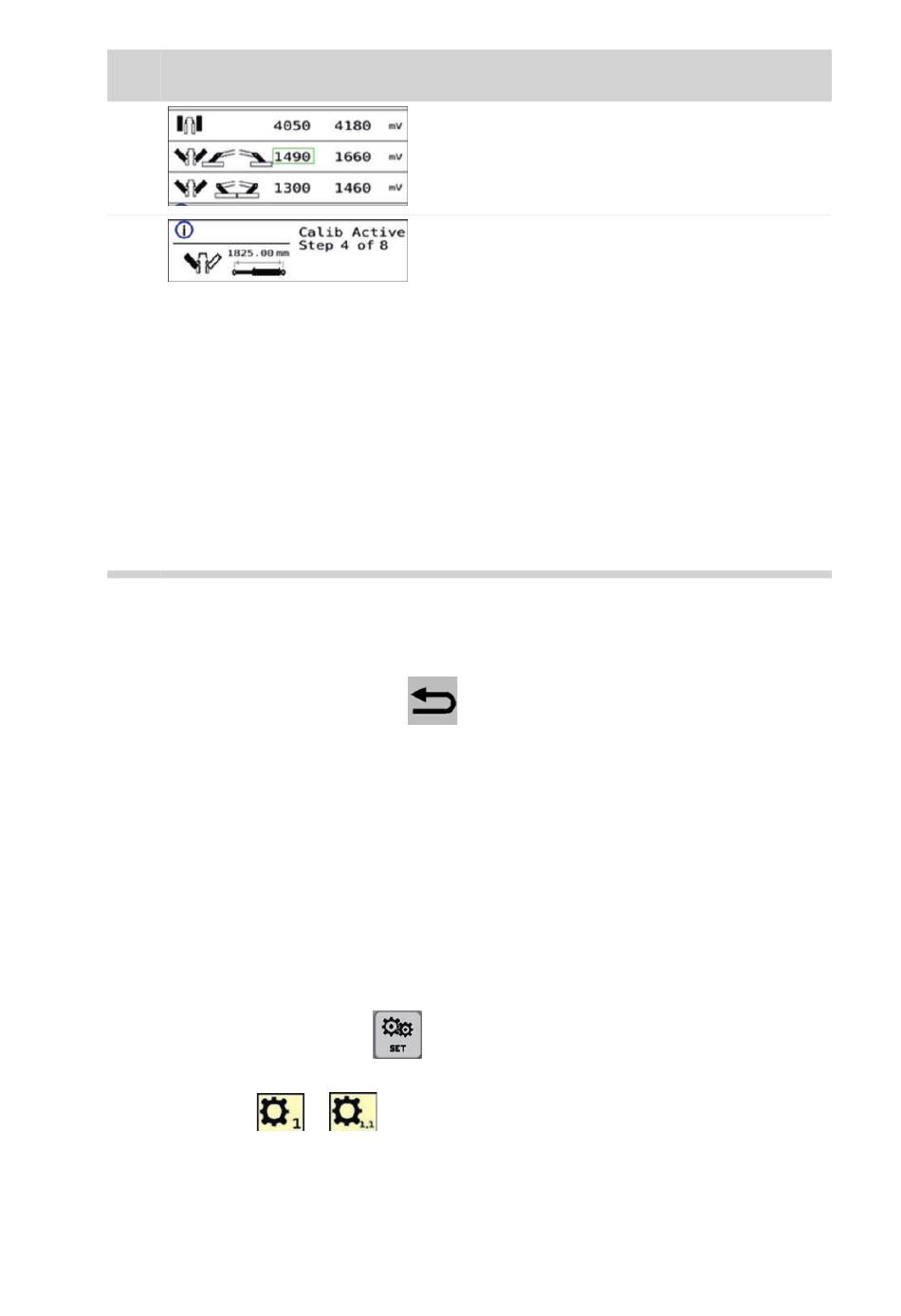

Valeurs enregistrées des capteurs d'an-
gle B7 et B8, après calibrage à la posi-
tion mesurée.
Données en [mV]
Longueur de calibrage du vérin de
transport gauche.
Valeur sur le capteur angulaire B7 =
1490 mV (voir pos. 6 - valeur entourée
en vert). Cela correspond à la valeur
mesurée sur le vérin de 1825 mm (voir
indication sur l'écran).
Procédure de calibrage:
Pour le calibrage, appuyer sur Start
(touche logicielle Pos. 1) et suivre les
instructions à l'écran.
Si la longueur du vérin est correcte, ap-
puyer sur la touche logicielle "Enregis-
trer la position" (pos. 4).
| 103
