Fonctionnement
4
Enfiler l'autre moitié de l'arbre de transmission sur l'arbre d'entrée de la machine jusqu'à
ce que le verrouillage s'enclenche.
5
Maintenir les deux 1/2 transmissions côte à côte. Les deux 1/2 transmissions ne doivent
pas venir en butée. Un coulissement minimum (a) de 40 mm doit être respecté (en vira-
ge ou terrain en cuvette).
▷
Si les demi-cardans sont en butée et/ou si la course de 40 mm n'est pas respectée,
il faut faire ajuster la transmission à cardans par un concessionnaire Maintenance.
6
Vérifier l'angle admis de la transmission. Voir notice d'utilisation de la transmission.
7
L'espace libre autour de la transmission lors de l'utilisation doit être suffisant dans toutes
les situations, sinon il y a un risque de l'endommager.
8
Débrancher les deux moitiés de l'arbre à cardan du tracteur et de la machine, les dépo-
ser sur un sol propre et les maintenir à portée de main pour le contrôle ultérieur du che-
vauchement des profils, en position de fonctionnement la plus longue.

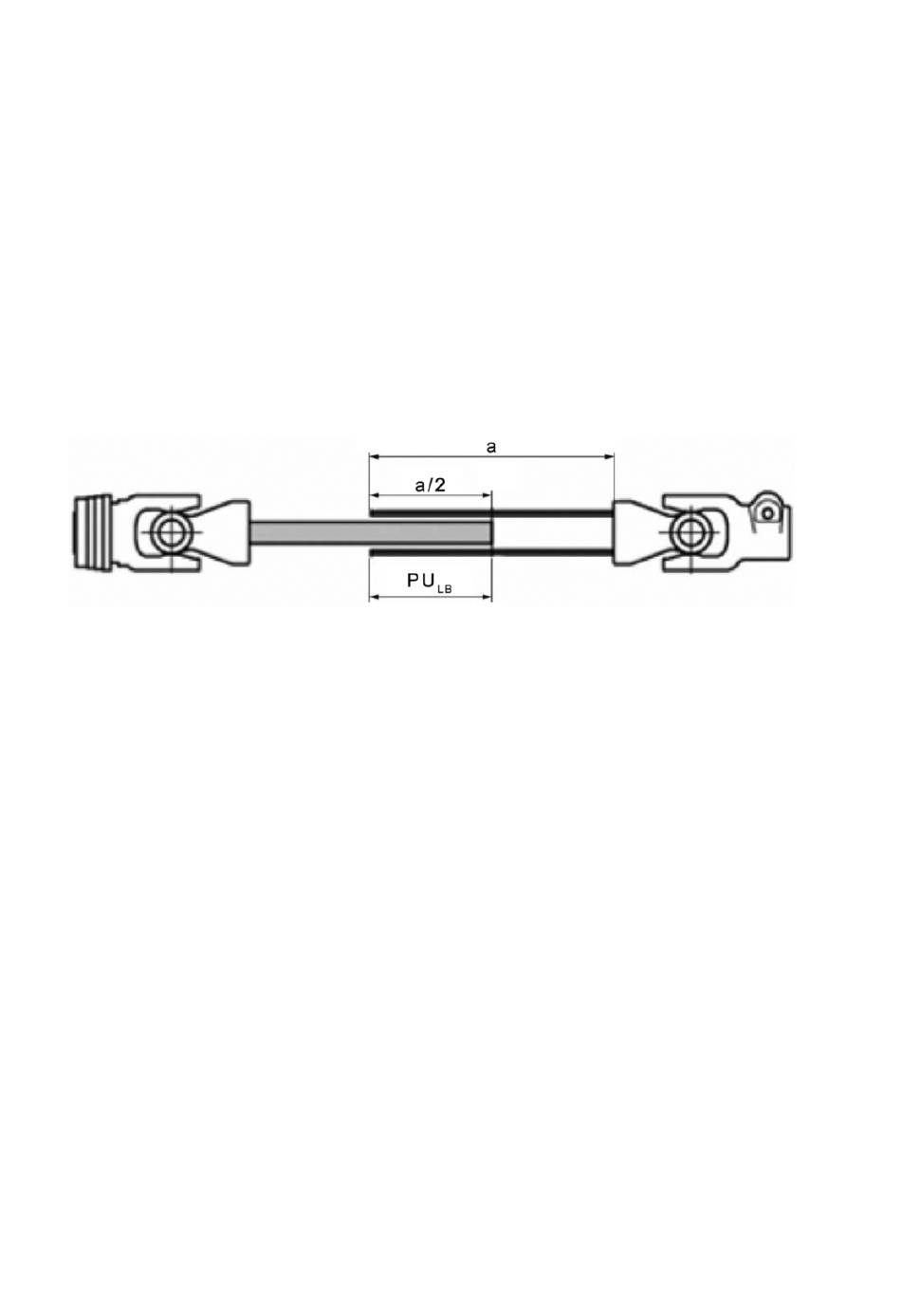

Contrôle de la longueur lors du chevauchement minimum
a = longueur totale du tube d'une 1/2 transmission
PU
= chevauchement des tubes profilés
LB
Procédure
1
Déterminer la position de travail la plus longue possible de la transmission entre le trac-
teur et la machine.
2
Monter la 1/2 transmission avec le symbole du tracteur sur l'arbre de prise de force jus-
qu'à l'enclenchement.
3
Enfiler l'autre moitié de l'arbre de transmission sur l'arbre d'entrée de la machine jusqu'à
ce que le verrouillage s'enclenche.
4
Contrôler le chevauchement des tubes profilés
5
Le chevauchement minimum des tubes profilés (PU
la longueur d'un tube (a/2). Le plus grand chevauchement des tubes profilés est à re-
chercher.
6
Lors du transport et lorsque la transmission est arrêtée, le chevauchement minimum des
tubes profilés (PU
7
Le carter côté tracteur comme le bol de protection côté machine doivent avoir un che-
vauchement minimum de 50 mm avec la protection de la transmission.
▷
Si le chevauchement des profilés n'est pas suffisant dans l'un des cas mentionnés
ci-dessus, il convient de commander de nouveaux tubes de protection ou une nou-
velle transmission à cardans.
152 |
Mode d'emploi original MERGENTO VT 9220
