Monter le terminal de commande

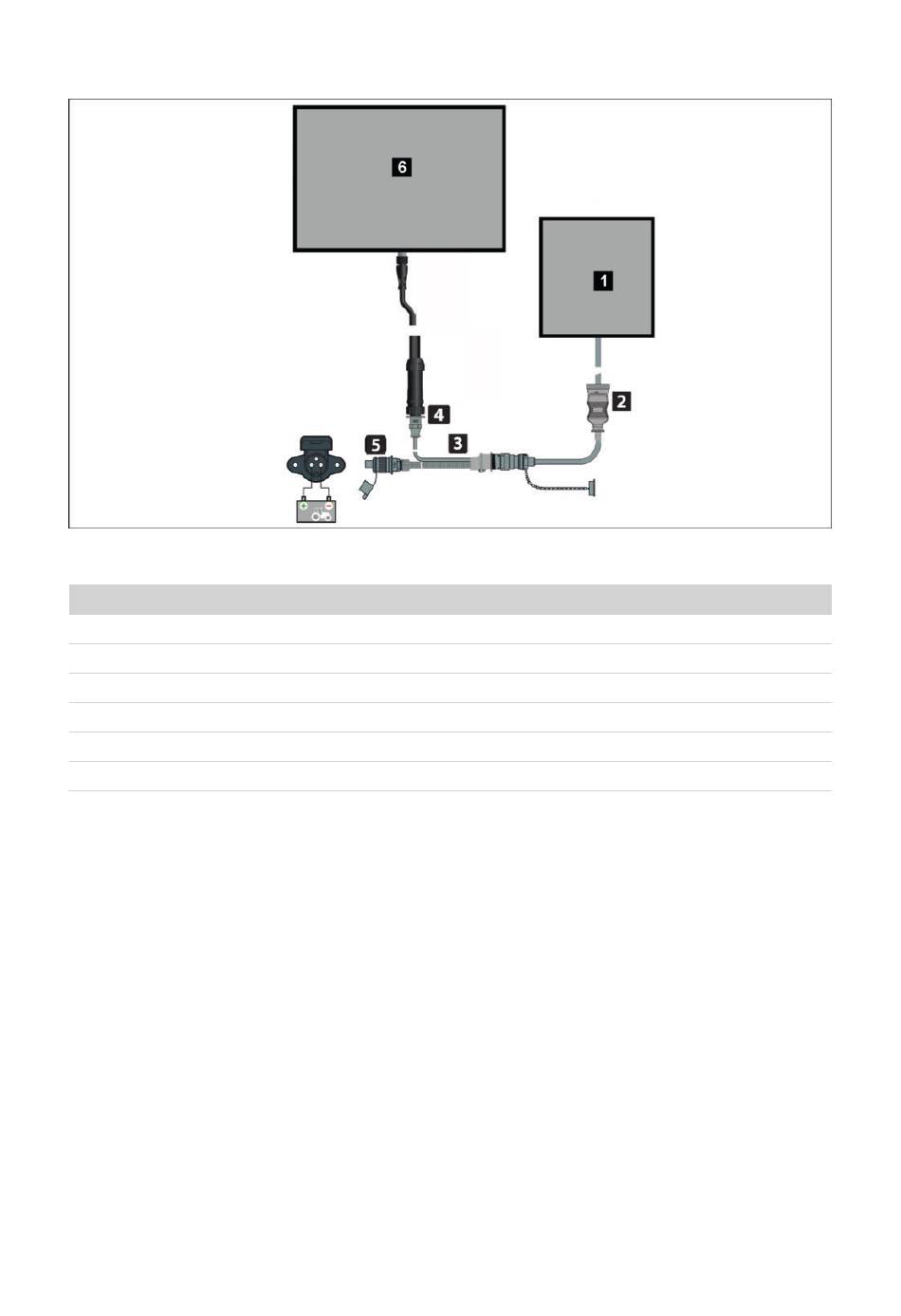

Fig.: Schéma de connexion
Position
Désignation
1
Calculateur de tâches machine (illustration schématique)
2
Câble de connexion machine-tracteur
3
Câble d'interface en Y
4
Câble de transmission des données
5
Câble d'alimentation
6
Terminal de commande (illustration schématique)
Procédure
►
Faire passer les câbles de connexion dans la cabine du tracteur.
►
Positionner soigneusement le faisceau. Pendant le fonctionnement, le câble ne doit être
ni écrasé, ni détendu, ni plié.
►
Positionner le terminal dans la cabine dans la zone de visibilité et de prise en main du
conducteur. La vision vers l'extérieur et sur les éléments de commande du tracteur ne
peut être limitée. Pour le montage, voir dans la notice d'utilisation du terminal.
►
Brancher la fiche du câble de connexion dans la prise du câble d'interface en Y.
►
Brancher la fiche pour l'alimentation électrique sur le câble d'interface Y dans la prise de
courant (direct batterie).
2310.fr-FR.80Y.0
Mode d'emploi original MERGENTO VT 9220
Fonctionnement
| 185
