Installation hydraulique

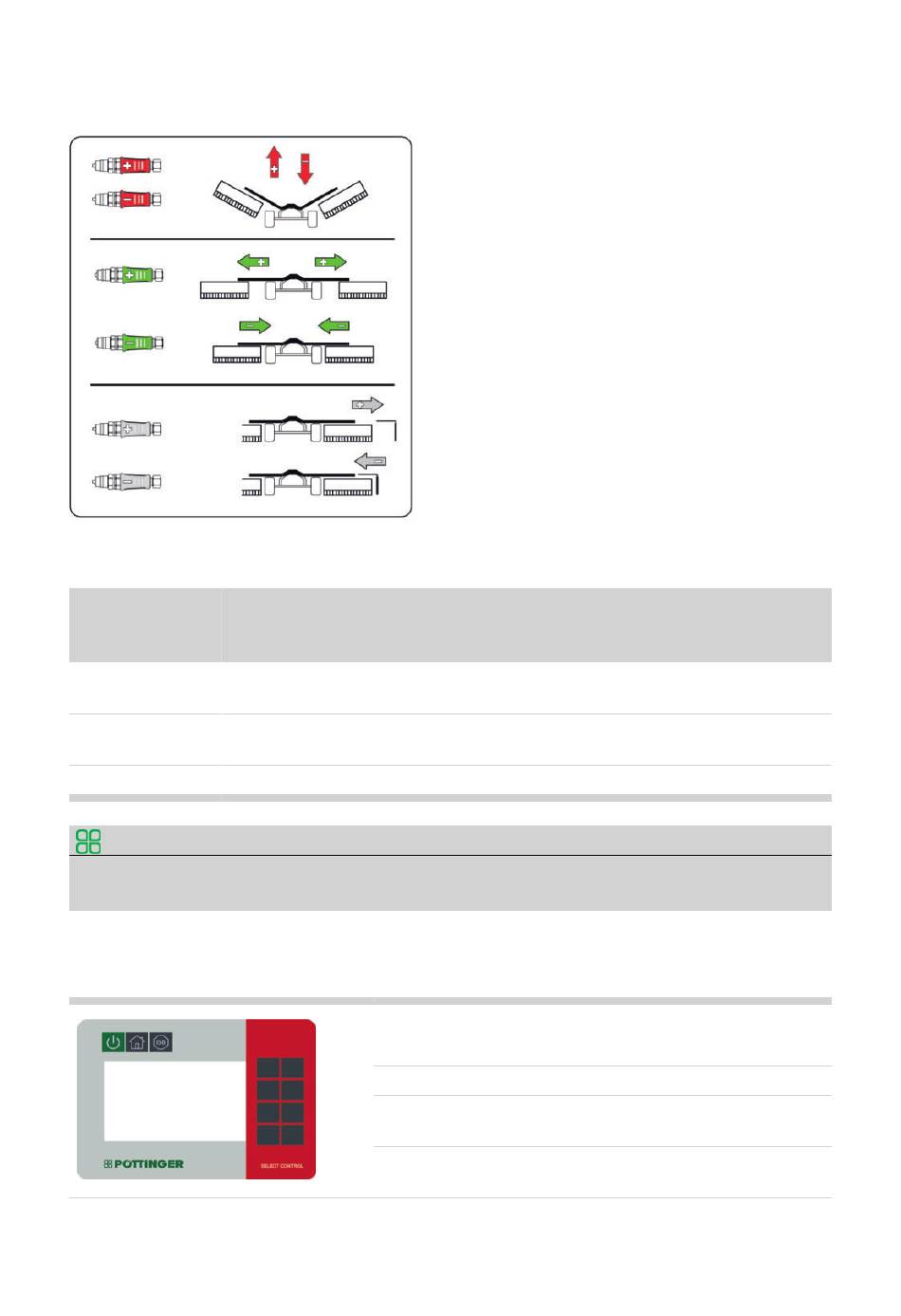

Autocollant "Raccords hydrauliques" (sur le support de tuyaux)
Branchements hydrauliques / Marquage
Marquage des
Fonction
branchements
de la machine
Rouge
Repliage de l'extension repliable
Gris
Réglage hydraulique de la toile d'andai-
nage
Vert
Déplacement latéral des tapis groupeurs
RENSEIGNEMENT
Les tapis groupeurs et le pick-up sont entraînés par la pompe hydraulique actionnée par la
prise de force du tracteur.
Terminal SELECT-CONTROL
2310.fr-FR.80Y.0
Tension:
8 à +24 V DC
Standard 12 V DC
Affichage
Écran couleur TFT de 4,3 pouces
Touches
Clavier à touche avec rétro-éclaira-
ge
Câble de rac-
1x connecteur 8 pôles - alimenta-
cordement
tion
Mode d'emploi original MERGENTO VT 9220
En un coup d'œil
Branchement au tracteur
Double effet avec position
flottante
Double effet
Double effet
| 23
