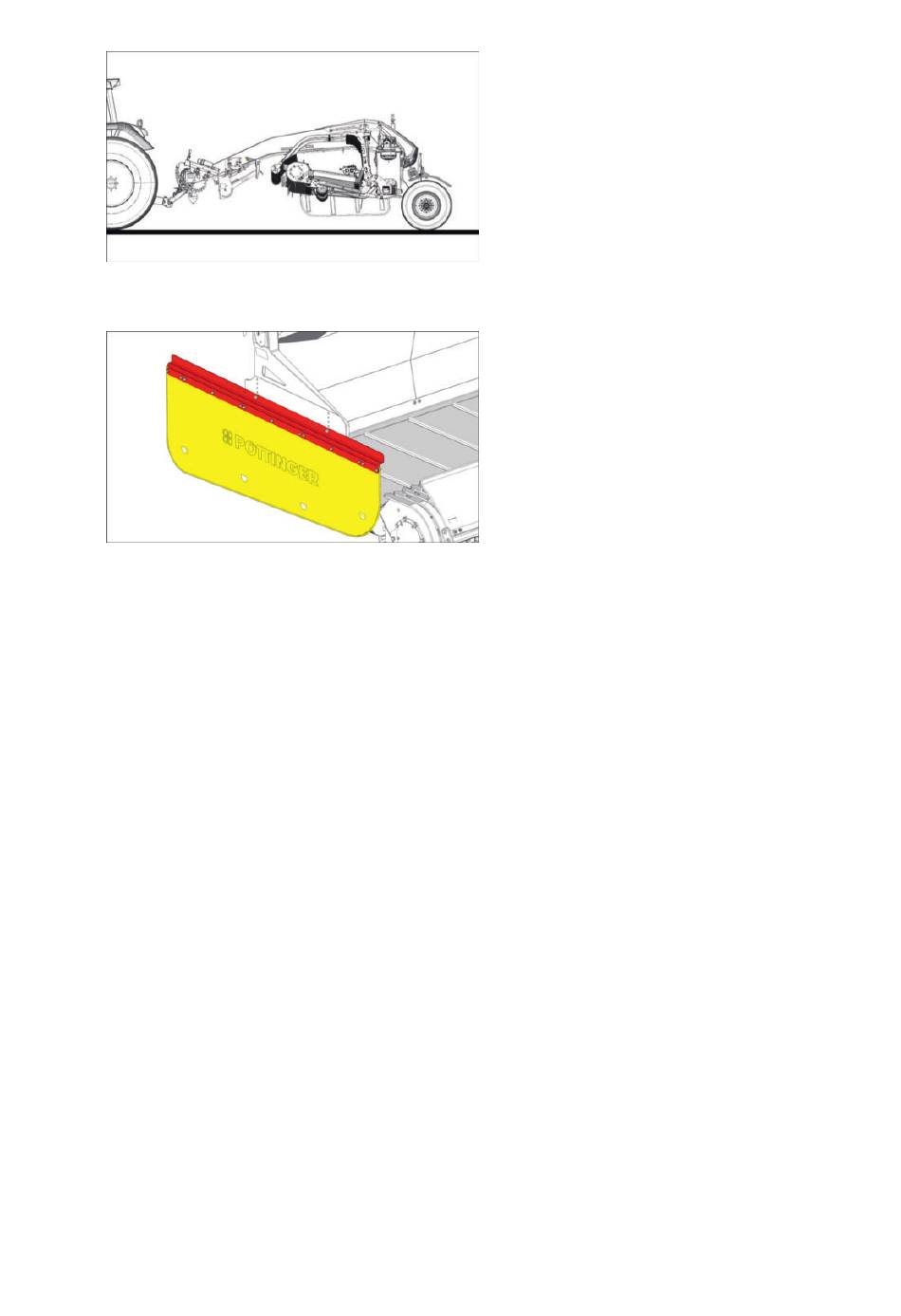

Fig.: Position 1/2 tour "bout de champ"
•
Bâche d'andainage rentrée hydrauliquement jusqu'en butée.
•
Pendant les travaux sur la machine, arrêter le moteur du tracteur, serrer le frein de sta-
tionnement, retirer la clé de contact et la conserver.
•
Toutes les fonctions éventuellement activées précédemment par une fonction de se-
cours sont désactivées.
Procédure
►
Atteindre le bout de champ : Visser les vis des électrovannes "Y11" / "Y12" / "Y13" et
"Y14" dans le sens des aiguilles d'une montre (vue d'en haut sur la vis) jusqu'à la butée.
►
Mettre le distributeur double effet du tracteur en position "relevage", sur lequel sont
branchés les flexibles hydrauliques avec le repère rouge.
▷
Les deux extensions repliables sont relevées. Actionner le distributeur du tracteur
uniquement jusqu'à ce que la butée supérieure soit atteinte.
▷
Dévisser ensuite la vis des électrovannes "Y11" / "Y12" / "Y13" et "Y14" dans le
sens inverse des aiguilles d'une montre (vue d'en haut sur la vis) jusqu'à la butée.
►
Fermer le crochet de verrouillage : Visser la vis de l'électrovannes "Y10" dans le sens
des aiguilles d'une montre (vue d'en haut sur la vis) jusqu'à la butée.
►
Mettre le distributeur double effet du tracteur en position "relevage", sur lequel sont
branchés les flexibles hydrauliques avec le repère rouge.
▷
Les crochets de verrouillage se ferment. Actionner le distributeur du tracteur uni-
quement jusqu'à ce que la butée soit atteinte.
►
Dévisser ensuite la vis de l'électrovannes "Y10" (vue d'en haut sur la vis) jusqu'à la bu-
tée.
►
Arrêter l'alimentation hydraulique
▷
Faire réparer le dommage dans un atelier spécialisé.
