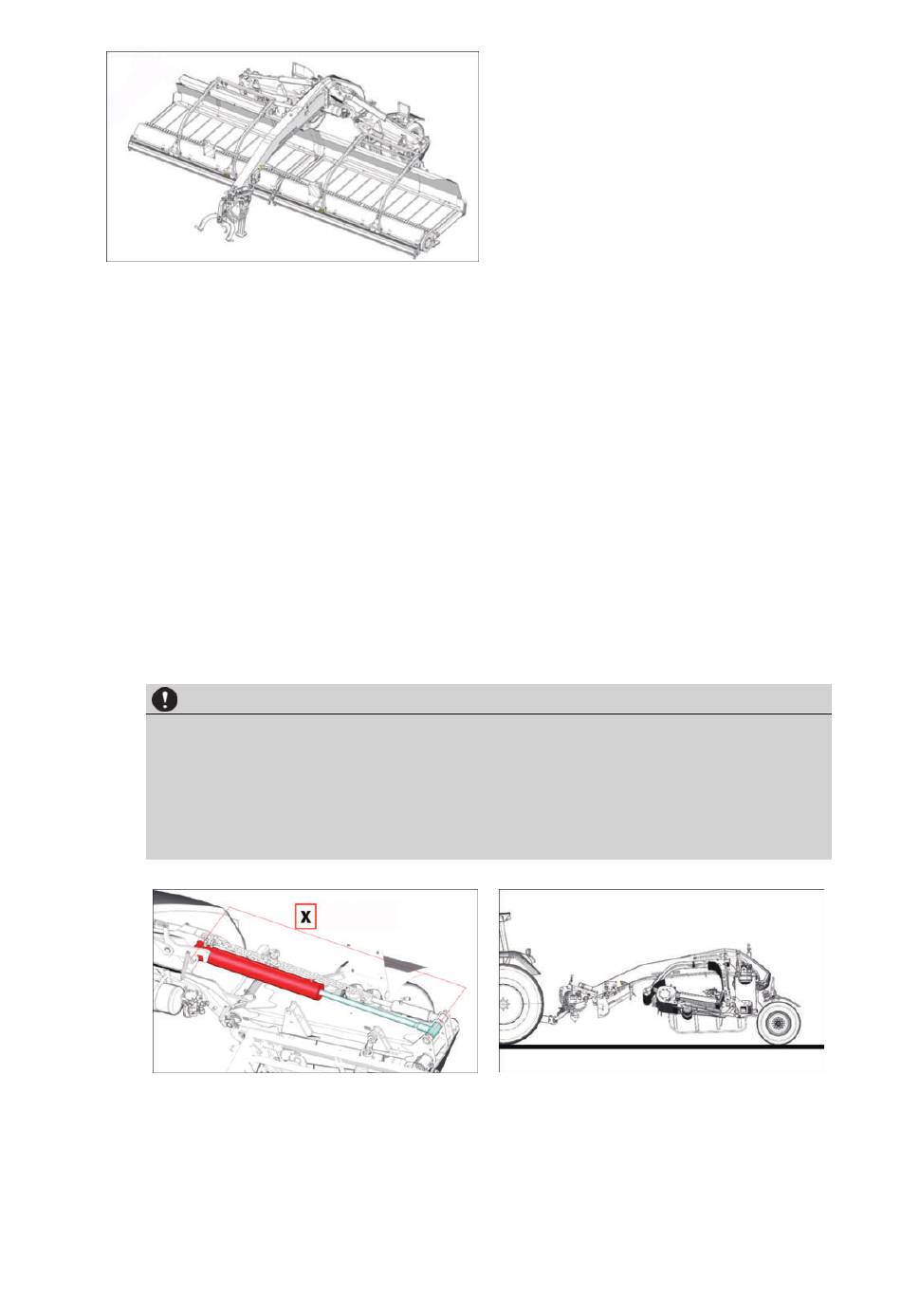

Fig. : Position de travail la plus étroite
•
Bâche d'andainage rentrée hydrauliquement jusqu'en butée.
•
Crochets de connexion des tapis détachés.
•
Pendant les travaux sur la machine, arrêter le moteur du tracteur, serrer le frein de sta-
tionnement, retirer la clé de contact et la conserver.
•
Toutes les fonctions éventuellement activées précédemment par une fonction de se-
cours sont désactivées.
Procédure
►
Atteindre le bout de champ : Visser la vis des électrovannes "Y3.2" et "Y5.2" dans le
sens des aiguilles d'une montre (vue d'en haut sur la vis) jusqu'à la butée.
▷
Actionner le distributeur double effet du tracteur auquel sont raccordés les flexibles
hydrauliques marqués en rouge et relever les extensions repliables en position de
bout de champ de manière à ce que la cote du vérin de relevage d'axe en axe (cote
"X") soit de 1865 mm comme illustré des deux côtés de la machine.
AVIS
Risque de collision entre les éléments de la machine!
Si les extensions repliables sont relevées plus haut que prévu (dimension "X" infé-
rieure à 1865 mm), les unités de tapis peuvent entrer en collision dans la zone du
pick-up au centre de la machine.
► Respecter impérativement la cote "X" du vérin de relevage d'axe en axe.
Exemple cote "X" sur le côté gauche de
la machine.
►
Dévisser la vis des électrovannes "Y3.2" et "Y5.2" dans le sens inverse des aiguilles
d'une montre (vue d'en haut sur la vis) jusqu'à la butée.
►
Atteindre la position de travail la plus large : Visser la vis des électrovannes "Y12 et
"Y14" dans le sens des aiguilles d'une montre (vue d'en haut sur la vis) jusqu'à la butée.
2310.fr-FR.80Y.0
Machine en position "bout de champ"
Mode d'emploi original MERGENTO VT 9220
Assistance complète
