6. Placez une goupille (ou équivalent) dans le trou avant (B)
de la jupe pare-pierres pour empêcher le disque de tourner
pendant le desserrage des boulons.
7. Retirez les deux boulons M12 et les rondelles (A).
8. Retirez le chapeau (A) du disque de la barre de coupe.
9. Retirez le disque (B) de la barre de coupe.
IMPORTANT:
Les lames sont orientées pour couper dans un sens ou dans
l'autre. Par conséquent, remplacez le disque entier lorsque
vous changez de pivot.
10. Retirez la plaque d'écartement (A).
262811
MAINTENANCE ET ENTRETIEN
A

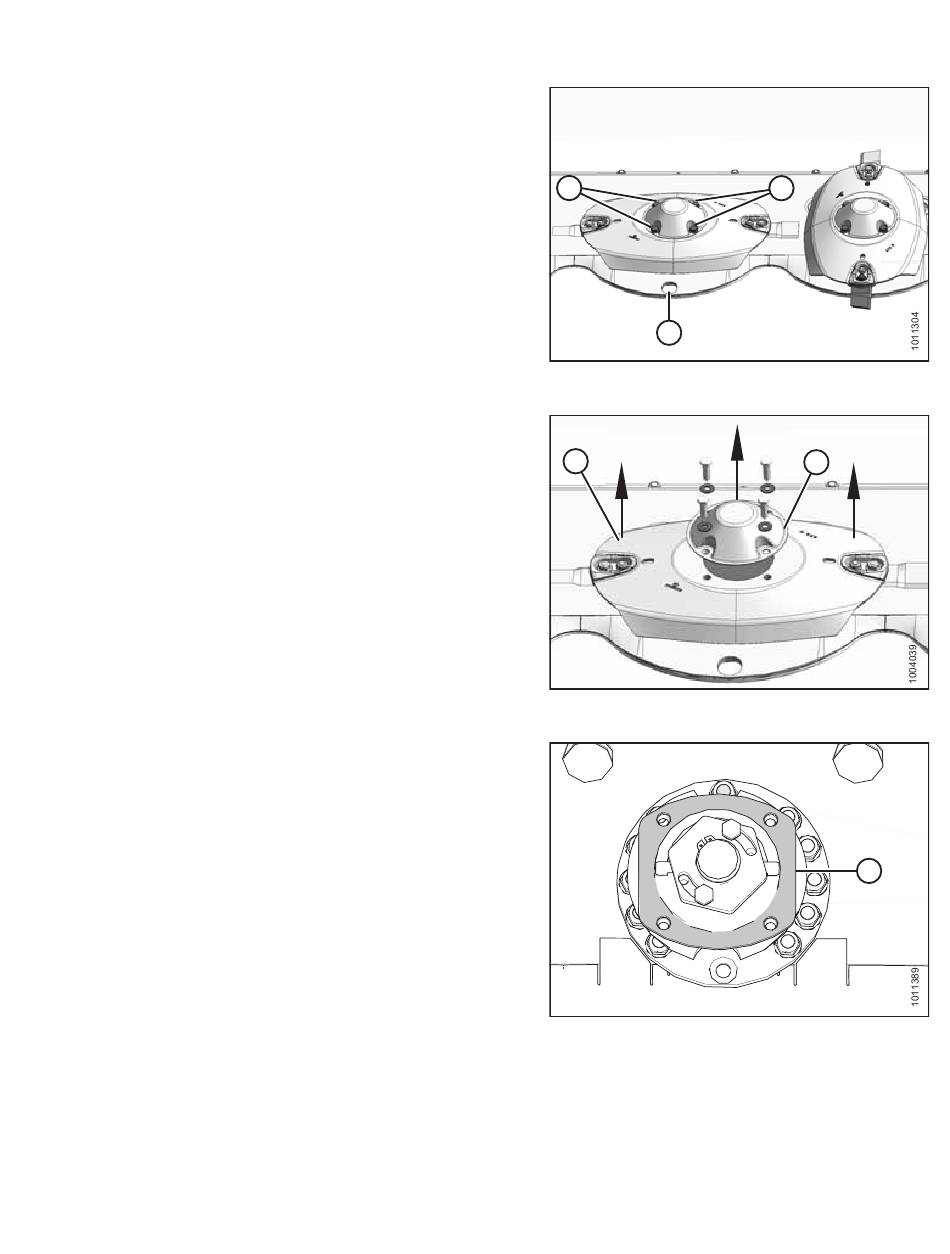

Figure 4.47: Boulons du disque de la barre de coupe
B
Figure 4.48: Disque de la barre de coupe et chapeau
Figure 4.49: Plaque d'écartement
179
A
B
A
A
Révision A
