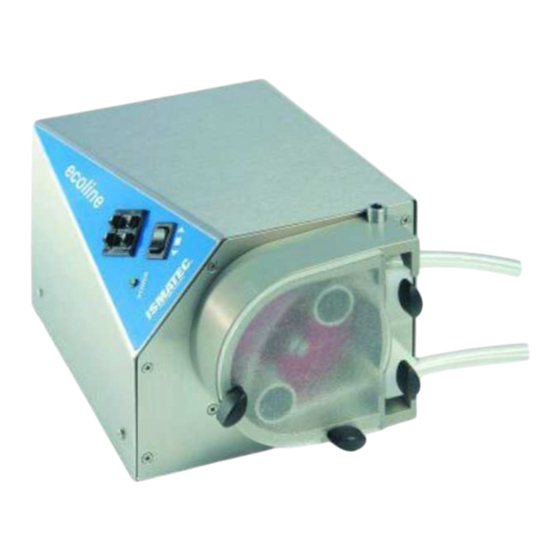

Ecoline VC-280
Ecoline VC-380
Ecoline VC-360
Ecoline
VC-MS/CA8-6
A Unit of IDEX Corporation
Ismatec SA/Ecoline/20.07.00/CB/GP
11 Ecoline Betr.Anl.p65
1
Betriebsanleitung
20.07.00
Schlauchpumpen
mit variabler Drehzahl
Ecoline
1 Kanal
VC-280
2 Rollen
VC-360
3 Rollen
VC-380
3 Rollen
8 Kanäle
VC-MS/CA8-6
6 Rollen
Deutsch
Operating Manual
Mode d'emploi
CB/GP
