Maintenant le redresseur haute tension devrait être libre.
8. Déposer les deux ( 2) vis fixant l'étui du condensateur à
la cavité du four.
Maintenant les condensateurs sont dégagés.
ATTENTION:
1. DECHARGER LES DEUX CONDENSATEURS A HAUTE
TENSION AVANT DE TOUCHER LE MOINDRE COM-
POSANT OU CABLE DU FOUR.
DEPOSE DU MOTEUR DU SOUFFLEUR D'AIR ET DU FUSIBLE THERMIQUE DU MOTEUR
1. EFFECTUER LES VERIFICATIONS 3D.
2. Retirer également l'arrière du boîtier.
3. Débrancher les connecteurs du moteur du souffleur d'air
et de son fusible thermique.
4. Retirer une vis (1) maintenant le moteur du souffleur d'air
sur la cavité du four.
5. Déposer la (1) vis fixant le moteur du souffleur au support
du châssis.

DEPOSE DES MOTEURS DE L'AGITATEUR (SUPERIEUR ET INFERIEUR)

SUPERIEUR
1. EFFECTUER LES VERIFICATIONS 3D.
2. Débrancher les connecteurs des câbles du moteur de l'a-
gitateur (supérieur).
3. Retirer la vis (1) maintenant le moteur de l'agitateur (su-
périeur) sur la cavité du four.
4. Pivoter et soulever le moteur de l'agitateur (supérieur).
5. Maintenant le moteur de l'agitateur (supérieur) est dégagé.
INFERIEUR
1. Débrancher le four de l'alimentation.
2. Retirer le moteur de l'agitateur en faisant une entaille
dans les 4 coins du matériel.

COMMENT RETIRER LE CONNECTEUR POSITIVE LOCK

Procédure
1. EFFECTUER LES VERIFICATIONS 3D.
2. En poussant le levier du connecteur du Positive Lock
tirer le connecteur de la borne.
3. Maintenant, le connecteur est dégagé.
ATTENTION: LORS DU BRANCHEMENT D'UN CON-
NECTEUR POSITIVE LOCK
BORNES, INSTALLER LE CONNEC-TEUR
POSITIVE LOCK
SOIT SITUÉ EN FACE DE VOUS.

DEPOSE DE LA LAMPE DU FOUR ET DE LA DOUILLE DE LA LAMPE

1. EFFECTUER LES VERIFICATIONS 3D.
2. Retirer la lampe du four.
3. Retirer les connecteurs de la douille de la lampe du four
en poussant le trou de la borne de la lampe du four avec
un petit tournevis plat.
4. Soulever la douille de la lampe du four.
5. Maintenant, la douille de la lampe du four est dégagée.
DU SOUFFLEUR D'AIR
® ,
® SUR LES
®
POUR QUE LE LEVIER
31
2. NE PAS REMPLACER SEULEMENT LE REDRESSEUR
DE HAUTE TENSION. SI CELUI-CI EST EN PANNE,
REMPLACER TOUT L'ENSEMBLE DU REDRESSEUR
DE HAUTE TENSION.
3. LORS DU REMPLACEMENT DE L'ENSEMBLE DU RE-
DRESSEUR DE HAUTE TENSION ET LE CONDENSA-
TEUR HAUTE TENSION, LES BRANCHEMENTS DE
LA CATHODE (MASSE) DU REDRESSEUR SONT BIEN
FIXES AVEC UNE VIS DE MISE A LA MASSE.
6. Retirer une vis (1) maintenant le tuyau d'air sur le moteur
du souffleur d'air.
7. Retirer le moteur du souffleur de la cavité du four.
8. Retirer les deux vis (2) maintenant le fusible thermique du
moteur du souffleur d'air sur celui-ci.
9. Maintenant le moteur du souffleur et le fusible thermique
sont dégagés.
3. Là où les coins ont été entaillés, bomber les zones les
coins plats. Aucune pointe aiguë ne doit apparaître après
la dépose du couvercle du moteur de l'agitateur.
4. Débrancher les connecteurs des câbles du moteur de l'a-
gitateur (inférieur).
5. Retirer la vis (1) maintenant le moteur de l'agitateur (infé-
rieur) sur la cavité du four.
6. Maintenant, le moteur de l'agitateur (inférieur) est dégagé.
7. Après le remplacement, utiliser une vis (1) pour ajuster le
couvercle du moteur de l'agitateur. (Cette vis est adaptée
pour la plaque de base située près du couvercle du mo-
teur de l'agitateur.)
Positive lock®
connector
Connecteur positive
lock ®
Lever
Levier

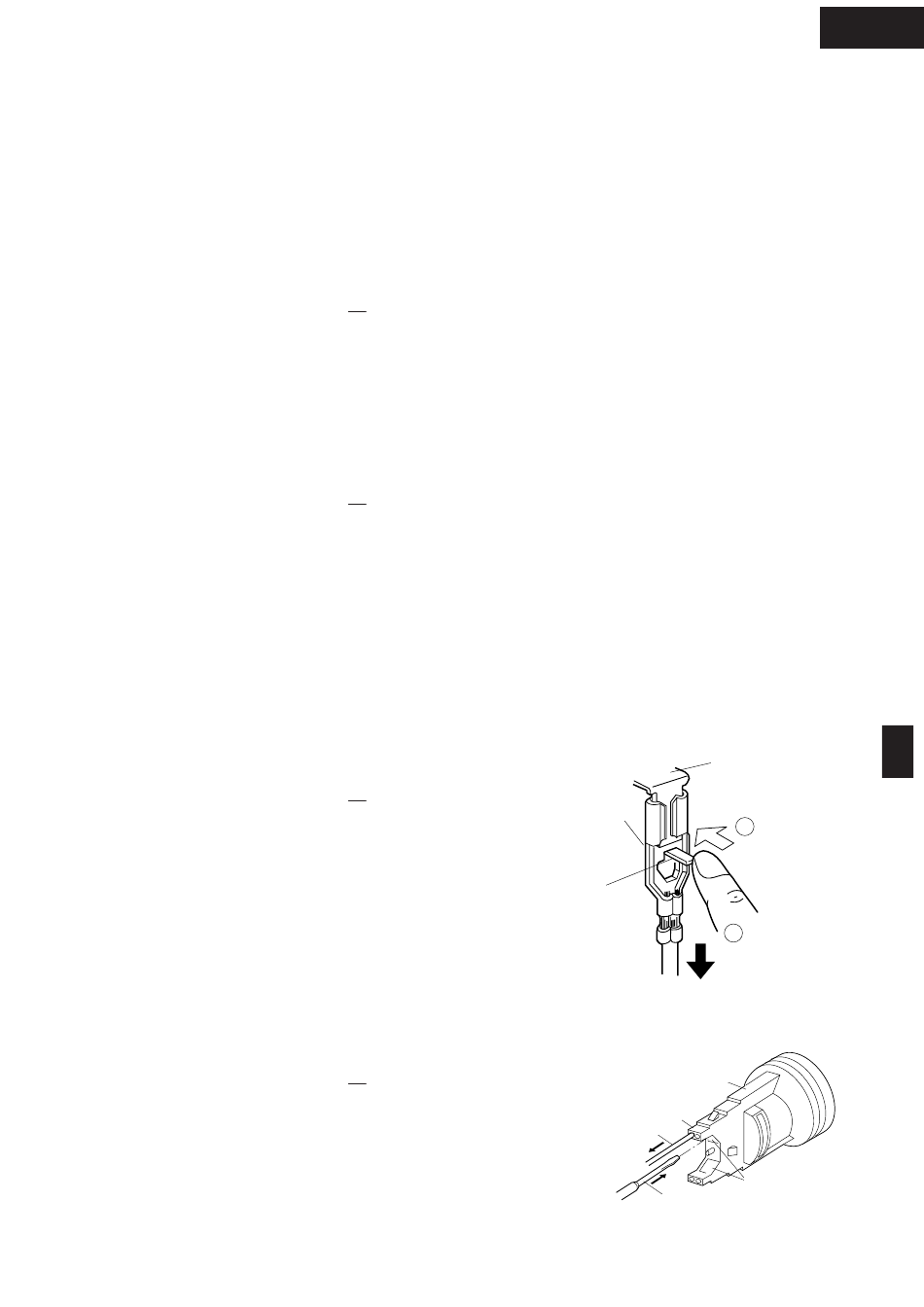

Figure C-2. Comment relâcher le connecteur Positive Lock.
Douille de la lampe
du four
Terminal
Borne
Wire lead
Connecteur du câble
Flat type small
Petit tournevis plat
screw driver
Figure C-3. Douille de la lampe du four
R-22AM
R-23AM
R-23AT
®
Terminal
Borne
1
Pousser
Push
Tires vers le bas
2
Pull down
Oven lamp
socket
Terminal hole
Trou de la borne
