R-22AM
R-23AM
R-23AT

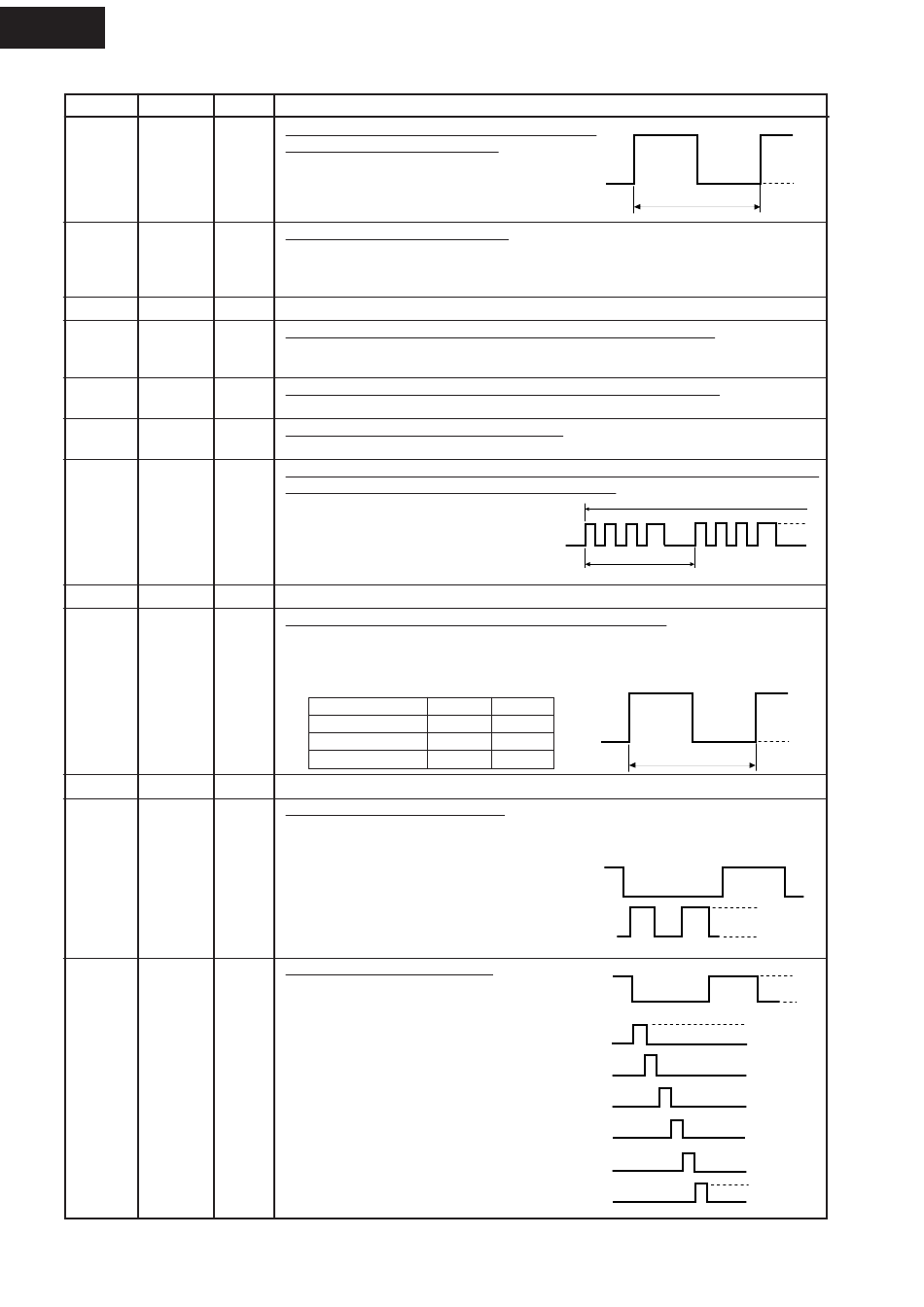

Broche No. Signal E/S
26 INT1 ENTREE Signal synchronisé avec la fréquence d'une
27 RESET ENTREE Borne d'effacement automatique.
28-29 P71-P70 SORTIE
30 XIN ENTREE Réglage d'entrée de fréquence d'oscillation de l'horloge interne.
31 XOUT SORTIE
32 VSS ENTREE Tension de la source d'alimentation: -5 V.
33 P27 SORTIE
34 P26 SORTIE
35-36 P25-P24 SORTIE
37-38 P23-P22 SORTIE
39-48 P21-P10 SORTIE
49-54 P07-P02 SORTIE
source d'alimentation ordinaire.
C'est la temporisation de base pour toutes les ges-
tions du temps sur le LSI.
Le signal est entré pour remettre le circuit LSI à l'état initial lorsque la tension est
appliquée. Régler momentanément au niveau "L" lorsque la tension est appliquée, en ce
moment, le circuit LSI est réinitialisé. Ensuite, régler au niveau "H".
Borne non utilisée.
La fréquence de l'horloge interne est réglée en insérant le circuit d'oscillation du filtre
céramique par rapport à la borne XOUT.
Sortie de commande fréquence d'oscillation de l'horloge interne.
Sortie pour contrôler l'entrée d'oscillation de XIN.
Tension VSS de l'entrée du circuit de source d'alimentation.
Signal de gestion de la lampe du four, du moteur du souffleur d'air et du moteur
de l'agitateur (forme d'onde rectangulaire: 50 Hz).
Pour allumer/éteindre le relais d'extinction
(RY1). La tension d'onde rectangulaire est
délivrée au circuit de gestion du relais RY1 et
aux circuits de contrôle des relais (RY2,
RY3, Relais de cuisson).
Borne inutilisée.
Signal de gestion du circuit haute tension du magnétron.
Pour allumer/éteindre le relais de cuisson. En fonctionnement avec un niveau de puis-
sance à 100%, niveau "H" pendant la cuisson; niveau "L" sinon. En fonctionnement avec
un autre niveau de puissance (50, 20% ou 10%), les niveaux "H" et "L" sont répétés en
fonction du niveau de puissance.
NIVEAU DE PUISSANCE ACTIVE (ON) ETEINT (OFF)
50% 26 sec.
20% 12 sec.
10% 8 sec.
Borne non utilisée.
Signal du segment des données.
Les relations entre le signal numérique et les témoins sont les suivantes:
Signal Segment
P01 ............. i
P00 ............. j, k
P21 ............. LB
P20 ............. UB
P17 ............. h
P16 ............. g
Signal numérique de sélection.
Les relations entre le signal numérique et les
chiffres sont les suivantes:
Signal numérique Chiffre
P07 ........................ 1 er
P06 ........................ 2 ème
P05 ........................ 3 ème
P04 ........................ 4 ème
P03 ........................ 5 ème
P02 ........................ 6 ème
Normalement, une pression est émise à cha-
que intervalle ß, et une entrée sur la grille de
l'affichage fluorescent.
24
Description
20 msec
22 sec.
36 sec.
40 sec.
Signal Segment
P15 .............. f
P14 .............. e
ß(50Hz)
P13 .............. d
P12 .............. c
P11 .............. b
P10 .............. a
ß(50Hz)
P07
P06
P05
P04
P03
P02
OFF
GND
ON
-5V
-5 V
32 sec.
Durrant cuisson
During cooking
H
L
OFF
GND
ON
-5 V
-5V
48 sec.
GND
-31(V)
-31 (V)
H
L
GND
VP
GND
VP
