R-22AM
R-23AM
R - 2 3 A T
FOUR
1. Panneau de commande
2. Trou pour les sécurités de fermeture
des loquets de la porte
3. Sol en céramique
4. Couvercle anti-éclaboussures
5. Lampe du four
6. Filtre de l'entrée d'air
7. Ouvertures d'entrée de l'air
8. Cavité du four
9. Joints de porte et surfaces d'étanchéité
10. Gonds de la porte
11. Porte du four avec fenêtre transparente
de contrôle
12. Loquets de sécurité de la porte
13. Poignée de la porte
14. Boîtier externe
15. Capot amovible au dash dessus de
l'am-poule d'éclairage du four
16. Ouvertures pour la ventilation de l'air
17. Cordon d'alimentation
18. Plaque de montage
19. Vis pour la plaque de montage
AFFICHAGE ET INDICATEURS
pour R-23AT
Vérifier les indicateurs après le dé-
marrage du four pour confirmer son
bon fonctionnement selon le mode
désiré.
1. Indicateur de cuisson
Cet indicateur signale que la cuisson
est en cours.
2. Indicateur du nombre mémorisé
3. Indicateur de décongélation
4. Indicateur du mode test
5. Affichage du niveau de puissance
6. Affichage numérique
7. Indicateur du filtre
8. Indicateur du mode de double dose
9. Indicateur de la 3 ème étape
10. Indicateur de la 2 ème étape
11. Indicateur de la 1 ère étape
TOUCHES DE FONCTIONNEMENT
12. Touche DOUBLE DOSE
13. Touche DECONGELATION
14. Touches NUMERIQUES
15. Touche MANUEL/REPETITION
16. Touche ARRET/ANNULATION
17. Touche du NIVEAU DE PUISSANCE
18. Touche DEPART
19. Touche REGLAGE
20. Touche VOLUME
21. Touche TEST
Lorsque ce four à micro-ondes commercial est installé à proximité d'autres appareils électriques, brancher le connecteur du
câble sur chaque borne de potentiel équivalent, avec les repères d'équipotentialités pour les séparer (insérer le connecteur
du câble entre une rondelle et une inclinaison mise à la terre, et les visser), comme illustré sur Fig. A-1, afin de garantir qu'ils
sont tous à des potentiels équivalents.
Si un câble n'est pas raccordé avec les autres, une personne qui le toucherait accidentellement recevrait une décharge électrique.
COMMERCIAL MICROWAVE OVEN
FOUR A MICRO-ONDES COMMERCIAL

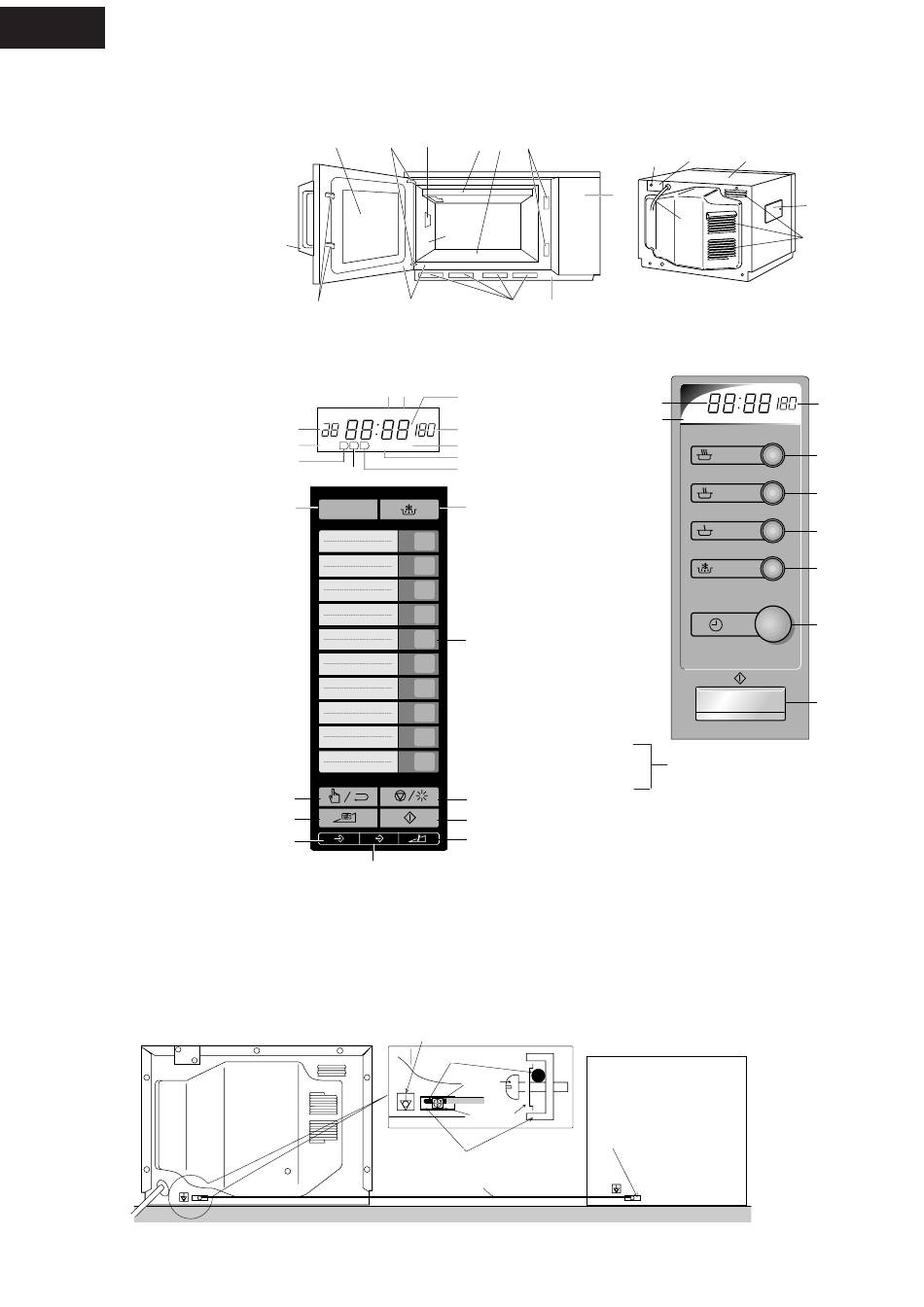

VUE APPARENTE

11
10
13
12 9

PANNEAU AUTOMATIQUE DE COMMANDES TACTILES

3 4
DEF CHECK POWER
NUMBER
2
1
ON 1 2 3 DOUBLE FILTER
11
10
12 x 2
1
11
2
12
3
13
4
14
5
15
6
16
7
17
8
18
9
19
0
20
15
17
19
21
INFORMATIONS POUR L'INSTALLATION
Marque d'équipotentialité
Connecteur des câbles
Mise à la terre
Earth angle
(borne de potentiel équivalent)
(Equivalent potential terminal)
Connecteur des câbles
Figure A-1
5
4 3 2
8
7 6
6
5
AFFICHAGE
%
7
ET INDICATEURS pour
8
R-22AM, R-23AM
9
Vérifier les indicateurs après
le démarrage du four pour
13
confirmer son bon fonction-
nement selon le mode désiré.
1. Indicateur de cuisson
Cette indicateur signale que la
cuisson est en cours.
2. Affichage numérique
3. Affichage du niveau de puis-
sance des micro-ondes
14
TOUCHES
DE FONCTIONNEMENT
4. HAUTE
5. MOYENNE
6. MOYENNE BASSE 20%
7. DECONGELATION 10%
16
8. MINUTERIE ELECTRONIQUE
Tourner la molette de commande
18
pour entrer le temps de cuisson.
20
9. Bouton DEPART
Equipotential marking
OTHER COMMERCIAL
AUTRES APPAREILS
ELECTRICAL APPLIANCE
ELECTRIQUES COMMERCIAUX
Lead wire
Screw
Vis
Washer
Rondelle
Borne de potentiel
équivalent
Lead wire
4
19 14
18
1
17
2
1
ON
/100%
/ 50%
/ 20%
/ 10%
100%
Boutons du NIVEAU
50%
DE PUISSANCE DES
MICRO-ONDES
Equivalent
potential terminal
15
16
POWER
3
%
4
5
6
7
8
9
