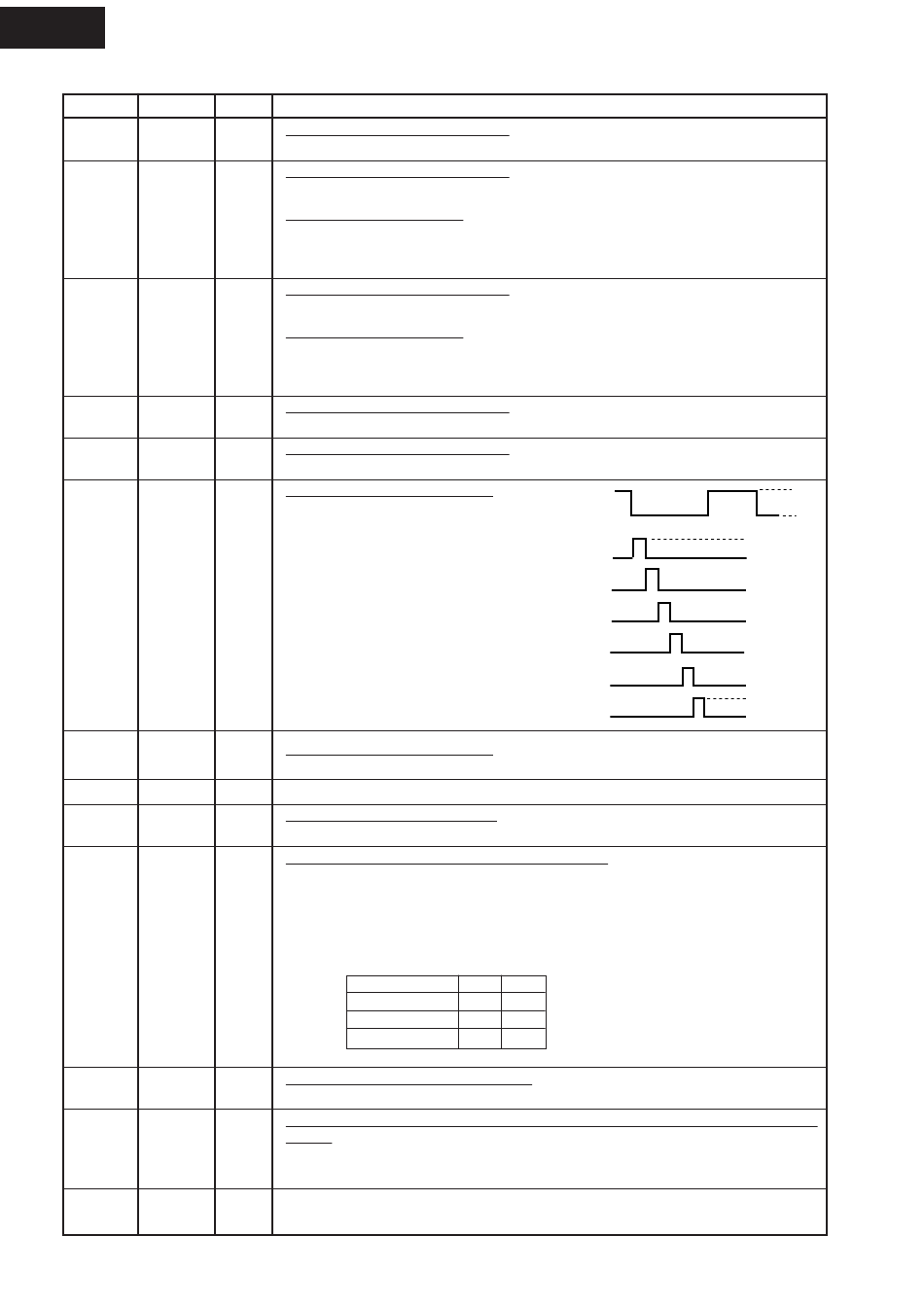

Broche No. Signal E/S
42-43 P14-P13 SORTIE
44 P12 SORTIE
45 P11 SORTIE
46 P10 SORTIE
47-48 P07-P06 SORTIE
49 P05 SORTIE
50-54 P04-P00 SORTIE
55-57 P27-P25 SORTIE
58-59 P24-P23 SORTIE
60 P22 SORTIE
61 P21 SORTIE
62 P20 ENTREE Signal d'entrée qui transmet l'information d'ouverture/fermeture de la porte
63/64 ENTREE Connecté à la masse
AVCC/VCC
Signaux du segment de données.
Signal identique à P17.
Signaux du segment de données.
Signal identique à P17.
Signal de touche oscillant.
Signal appliqué à la section des touches à effleurement. Un signal d'impulsion est rentré
dans les bornes R0-R3 lorsque des lignes de touches G8 sur la matrice de touches est
enfoncée.
Signaux du segment de données.
Signal identique à P17.
Signal de touche oscillant.
Signal appliqué à la section des touches à effleurement. Un signal d'impulsion est rentré
dans les bornes R0-R3 lorsque des lignes de touches G7 sur la matrice de touches est
enfoncée.
Signaux du segment de données.
Signal identique à P17.
Signaux du segment de données.
Signal identique à P17.
Signal numérique de sélection.
Les relations entre le signal numérique et les
chiffres sont les suivantes:
Signal numérique Chiffre
P05 ................................ 1 er
P04 ............................ 2 ème
P03 ............................ 3 ème
P02 ............................ 4 ème
P01 ............................ 5 ème
P00 ............................ 6 ème
Normalement, une pression est émise à cha-
que intervalle ß, et une entrée sur la grille de
l'affichage fluorescent.
Signal numérique de sélection.
Signal identique à P16.
Borne non utilisée.
Signal du segment de données.
Signal identique à P17.
Borne de contrôle du niveau de la tension (son).
Cette borne (P22) est le niveau de contrôle du volume du son du buzzer grâce aux bornes
P21. Puisque le niveau du volume du son du buzzer dépend de l'alimentation en tension,
c'est une commande de niveau à 3 degrés, en combinant les signaux des niveaux pour
P22, P21. La corrélation avec la combinaison du niveau sonore est indiquée dans le
tableau suivant dans la partie 1 ~ 3, cependant, les données sont marquées en ordre
décroissant, à partir du niveau maximal jusqu'au niveau minimal.
Volume sonore
1, (Max.)
2,
3, (Min.)
Signal de contrôle du niveau sonore.
Se référer au signal P22 ci-dessus.
au LSI.
Porte fermée; signal du niveau "H" (0 V).
Porte ouverte; signal du niveau "L" (-31 V).
22
Description
ß(50Hz)
P05
P04
P03
P02
P01
P00
P21 P22
L L
H L
L H
H
L
GND
-31(V)
GND
-31(V)
