Remplacement Et Reglage De La Porte; Reglage De La Porte - Sharp R-22AM Manuel D'entretien

R-22AM
R-23AM
R-23AT
1. Desserrer deux vis (2) tenant le crochet du loquet.
2. Lorsque la porte est fermée, régler le crochet du loquet en
le déplaçant d'avant en arrière, et de haut en bas. Le jeu
d'entrée et de sortie de la porte permis par le crochet de
loquet doit être inférieur à 0,5 mm. La position verticale du
crochet du loquet doit correspondre à la position où le 1 er,
le 2 ème et le 3 ème commutateur du loquet et le com-
mutateur d'arrêt sont activés, quand la porte est fermée.
La position horizontale du crochet de loquet doit se
trouver là où le commutateur de contrôle a été activé avec
la porte fermée.
3. Fixer les vis avec les rondelles à fond.
4. S'assurer du fonctionnement du 1 er, du 2 ème, du 3 ème
commutateur du loquet et du commutateur d'arrêt et du
commutateur de contrôle. Si ces commutateurs ne sont
activés lorsque la porte est fermée, desserrer deux (2) vis
maintenant le crochet du loquet et ajuster la position de ce
dernier.
Après le réglage, vérifier les points suivants:
1. Le jeu d'ouverture et de fermeture de la porte ne doit pas
dépasser 0,5 mm en position fermée.
2. Le commutateur d'arrêt et le 1 er, 2 ème et 3 ème com-
mutateur d'arrêt coupent le circuit avant que la porte du
four ne soit ouverte, lorsque le levier d'ouverture est pous-
sé, et puis ensuite le commutateur de contrôle ferme le
circuit lorsque la porte est ouverte.
DEPOSE
1. EFFECTUER LES VERIFICATIONS 3D.
2. Déposer les deux vis ( 2) fixant les gonds supérieur et infé-
rieur du four sur la cavité du four.
3. Retirer l'ensemble de la porte avec les gonds supérieur et
inférieur du four en tirant bien dans l'axe.
4. Retirer les gonds supérieur et inférieur du four de l'en-
semble de la porte.
5. Maintenant, l'ensemble de la porte est dégagé.
REMARQUE: Lorsque des pièces individuelles sont rempla-
cées, se référer à "Démontage de la porte".
REMONTAGE
1. Insérer les gonds supérieur et inférieur du four dans les
broches de la charnière de la porte.
2. Insérer les gonds supérieur et inférieur avec l'ensemble de
la porte dans les trous rectangulaires de la plaque avant de
la cavité du four.
3 S'assurer que la porte est bien parallèle avec les lignes de
la façade du four (ligne latérale inférieure et supérieure)
et que les têtes des loquets s'ajustent bien dans les trous
des loquets pour y passer.
4. Fixer fermement les gonds supérieur et inférieur sur la ca-
vité du four avec deux vis ( 2) sur chaque gond.
Remarque: Après toute réparation de la porte;
(A) S'assurer que le premier commutateur du loquet, le
2 ème commutateur du loquet, le 3 ème le commu-
tateur du loquet, le commutateur d'arrêt et le com-
mutateur de contrôle fonctionnent correctement.
(Se reporter au chapitre "Procédures de test".)
(B) Un appareil de contrôle des micro-ondes agréé doit
être utilisé pour vérifier la conformité aux normes
standard sur les radiations des micro-ondes.

REGLAGE DE LA PORTE

Pendant la dépose et ou le desserrage des charnières (pen-
dant le remplacement de la porte par exemple), les critères
d'ajustement suivant doivent être pris en compte. Le réglage
de la porte est effectué quand la porte est correctement
installée et fermée, alors que les gonds du four sont desserrés.

REMPLACEMENT ET REGLAGE DE LA PORTE

34
3. Réinstaller le boîtier extérieur et vérifier les fuites de
micro-ondes autour de la porte en utilisant un appareil de
contrôle de micro-ondes agréé. (Se reporter à la procédure
de mesure des micro-ondes.)
Door release
Tête de loquet
Levier
Latch head
lever
de déver-
rouillage
de la porte
Joint lever
Levier de joint
Head lever
Bout du levier
Latch head
Tête de loquet

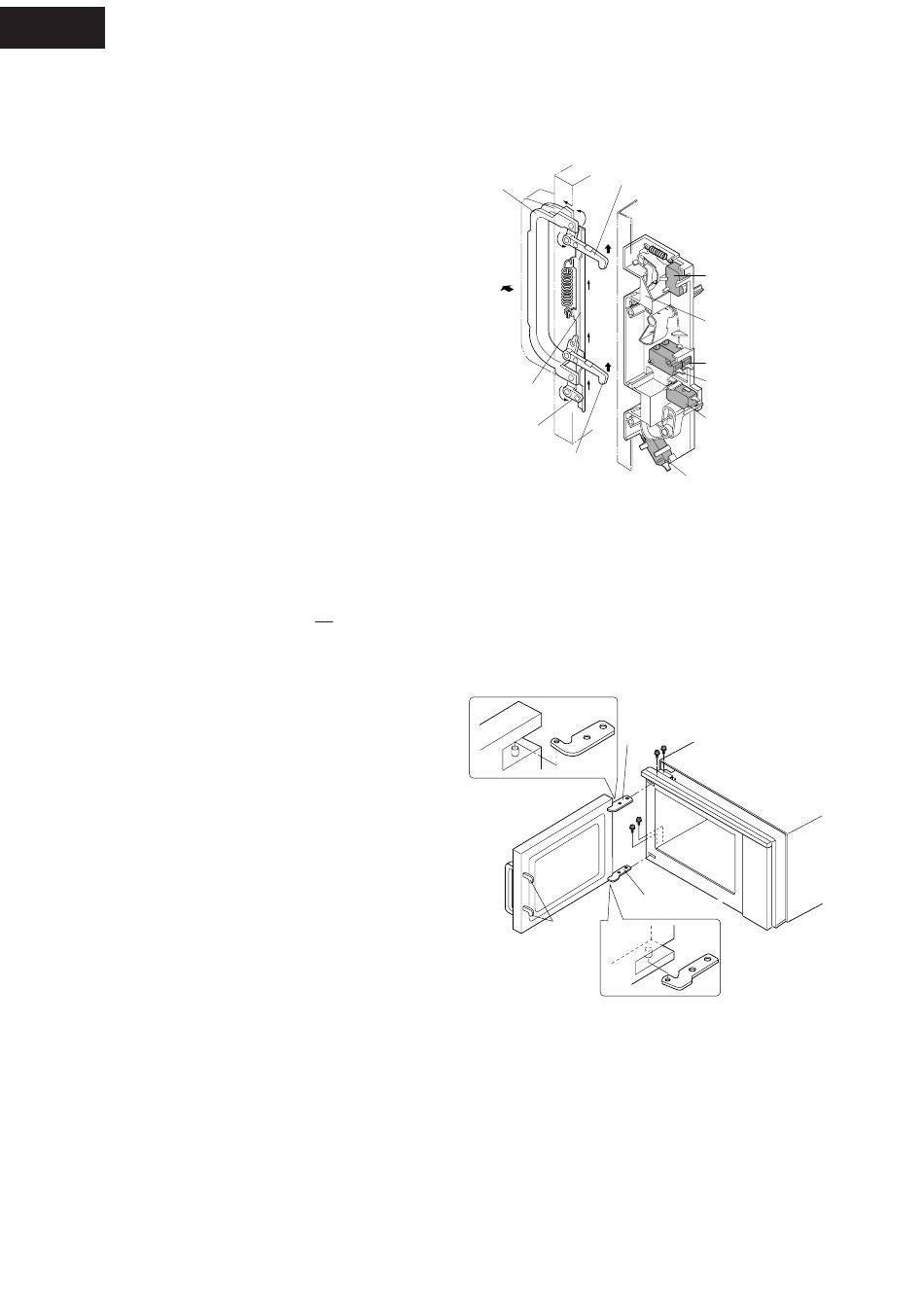

Figure C-5. Réglages du commutateur du loquet
1. Desserrer les gonds supérieur et inférieur du four avec un
tournevis cruciforme.
2. Ajuster la porte en la décalant verticalement, pour que le
coin en haut à droite de la porte soit aligné sur le haut de
l'ensemble du panneau de commande.
3. Serrer les vis des gonds supérieur et inférieur du four.
UPPER
COFFRE DU BOITIER
OVEN HINGE
EXTERIEUR
LATCH
TETES
HEADS
DU LOQUET
Figure C-6. Remplacement de la porte
Après le réglage, vérifier les points suivants:
1. Les têtes des loquets de la porte accrochent en douceur
le crochet du loquet via les trous du loquet et les têtes du
loquet passent par le centre du trou du loquet.
2. La déviation de l'alignement de la porte par rapport à la
ligne horizontale de la façade de la cavité doit être
inférieure à 1,0 mm.
3. La porte est positionnée avec la face appuyée vers la
façade de la cavité.
4. Réinstaller le boîtier extérieur et vérifier les fuites de mic-
ro-ondes autour de la porte avec un capteur de micro-
ondes agréé. (Se reporter à la procédure de mesure des
micro-ondes.)
SW 4: Commutateur
SW4: Monitor switch
de contrôle
Latch hook
Crochet de loquet
SW 2: 2 ème commu-
SW2: 2nd. latch switch
tateur du levier
SW1: 1st. latch switch
SW1: 1 er commutateur
du levier
SW5: Stop switch
SW 5: Commutateur
d'arrêt
SW3: 3rd. latch switch
SW3: 3 ème
commutateur du levier
OUTER CASE
CHARNIERE DU FOUR
CABINET
SUPERIEURE
LOWER
CHARNIERE
OVEN HINGE
DU FOUR INFERIEURE
