pour R-23AT
UNITE DE COMMANDE ET STRUCTURE DU PAN-
NEAU DE COMMANDE (AVEC TOUCHE)
7. Retirer les trois vis (3) maintenant l'équerre de montage
du panneau de commande sur la structure du panneau
de commande.
8. Soulever l'équerre de montage du panneau de com-
mande au-dessus de la structure du panneau.
9. Débrancher le connecteur (G) de l'unité de commande
en poussant en arrière les crochets de l'étui du câble.
10. Retirer les six vis (6) maintenant l'unité de commande
à la structure du panneau de commande.
11. Enfoncer les deux crochets (2) du côté droit qui fixe
l'unité de commande sur l'ensemble de la structure du
panneau, et soulever l'unité de commande.
12. Maintenant, l'unité de commande et la structure du
panneau de commande (avec touche) sont dégagées.
ATTENTION:
Au moment de l'installation de l'ensemble du panneau
de commande sur la structure principale de l'appareil :
1. Assurer que l'installation des pièces câblées a été
correctement réalisée.

REMPLACEMENT DU CORDON D'ALIMENTATION

1. EFFECTUER LES VERIFICATIONS 3D.
2. Retirer le moulage du câble de l'arrière du boîtier.
3. Débrancher les fils marron et bleu du cordon d'alimentation
électrique du filtre anti-parasite.
4. Retirer la seule vis (1) maintenant le câble de masse situé
sur le cordon d'alimentation électrique.
5. Retirer le cordon d'alimentation électrique.
Réinstallation
1. Insérer le cordon d'alimentation électrique dans le moulage
du cordon.
2. Connecter les fils conducteurs marron et bleu du cordon
d'alimentation aux bornes du filtre anti-parasite, en se
reportant au schéma illustré.
3. Installer les fils vert et jaune du cordon d'alimentation
électrique avec une vis (1).
4. Réinstaller le moulage du cordon à l'arrière du boîtier.
DEPOSE DU 1 ER, 2 EME ET 3 EME COMMUTATEUR DU LOQUET, DU COMMUTATEUR
DE CONTROLE ET DU COMMUTATEUR D'ARRET
1. EFFECTUER LES VERIFICATIONS 3D.
2. Retirer le panneau de commandes de la cavité du four, en
se référant à "DEPOSE DU PANNEAU DE COMMANDE".
3. Déposer les deux (2) vis fixant le crochet de loquet à la
cavité du four.
4. Ouvrir la porte et sortir le crochet du loquet de la cavité du
four.
5. Pour la dépose du 3 ème commutateur du loquet et des
commutateurs de contrôle et d'arrêt
5-1. Débrancher les connecteurs des câbles du commu-
tateur.
5-2. Pousser doucement les cales de retenue vers l'exté-
rieur et pousser ensuite les commutateurs en avant,
puis les retirer du crochet du loquet.
AJUSTEMENT DU 1 ER, 2 EME ET 3 EME COMMUTATEUR DU LOQUET,
DU COMMUTATEUR DE CONTROLE ET DU COMMUTATEUR D'ARRET
Si le 1 er, 2 ème et 3 ème commutateur du loquet, le commu-
tateur d'arrêt et le commutateur de contrôle ne fonctionnent
2. Au moment de l'insertion du câble de touche dans
l'appareil principal, s'assurer qu'il n'est pas pincé ou
coincé quelque part. De plus, au moment de l'in-
stallation de l'ensemble du panneau de commande
sur la plaque de base avec des vis, s'assurer de
pousser vers le haut l'unité du panneau de com-
mande afin d'assurer une fixation ferme avec les vis.
3. Ne pas permettre à un câble de se trouver à pro-
ximité d'une varistance, parce qu'elle pourrait ex-
ploser et endommager le câble à proximité.
REMARQUE: 1. Avant de fixer la nouvelle unité de touches,
retirer complètement toutes les parties col-
lantes sur la structure du panneau de comman-
des avec un petit chiffon imbibé d'alcool.
2. Lors de la fixation de l'unité de touches sur la
structure du panneau de commande, régler
le côté supérieur et droit de l'unité de touches
dans la bonne position sur la struc-ture du
panneau de commande.
3. Coller à fond l'unité de touches sur la struc-
ture du panneau de commande, en frottant
avec un chiffon doux pour ne pas faire de
rayures.
5. EFFECTUER LES VERIFICATIONS 4R.
Power supply cord
Cordon d'alimentation
électrique
Screw
Vis
Green/Yellow
Fil vert/jaune
wire
Noise filter angle
Equerre du filtre anti-parasite
Noise filter Filtre anti-parasite

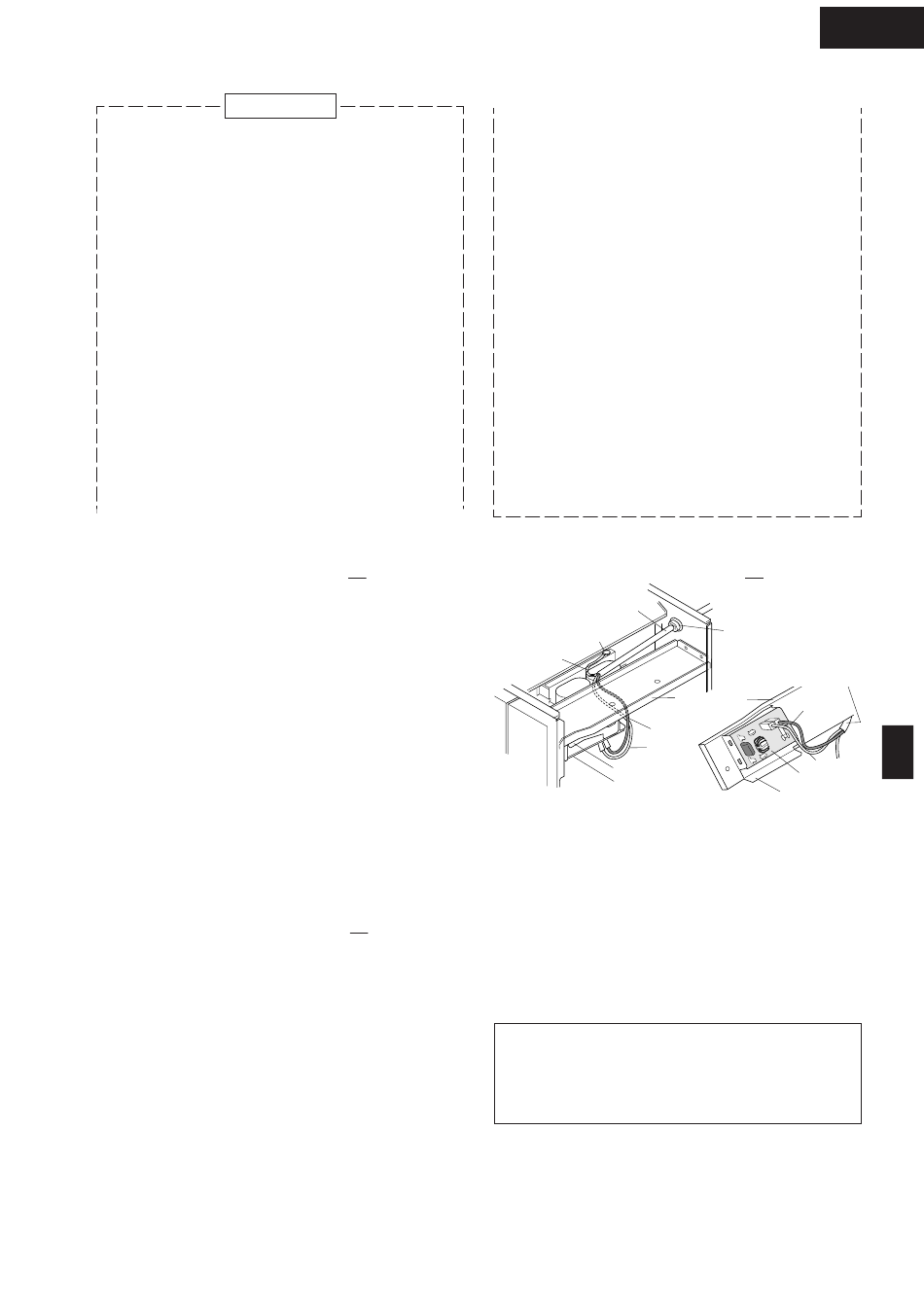

Figure C-4. Remplacement du cordon d'alimentation
électrique
6. Pour la dépose du 1 er et du 2 ème commutateur du loquet
6-1. Débrancher les connecteurs des câbles du 1 er et du
2 ème commutateur du loquet.
6-2. Retirer la seule vis (1) et l'écrou maintenant le 1 er
et le 2 ème commutateur du loquet sur le crochet du
loquet.
ATTENTION: SI LE CROCHET DU LOQUET EST
NEUF, LORSQUE LE 1 ER ET LE 2 EME
COMMUTATEUR DU LOQUET SONT
INSTALLES, LES DEUX CALES (2) DU
CROCHET DU LOQUET PEUVENT SE
CASSER.
pas correctement à cause d'un mauvais réglage, le réglage
suivant devrait être fait.
33
R-22AM
R-23AM
R-23AT
Accroche du cordon
Cord bushing
Cordon d'alimentation
Power supply cord
électrique
Support du châssis
Chassis support
Brown wire
Fil marron
Brown wire
Fil marron
Blue wire
Fil bleu
Blue wire Fil bleu
Filtre anti-parasite
Noise filter
Noise filter angle
Equerre du filtre anti-
parasite
