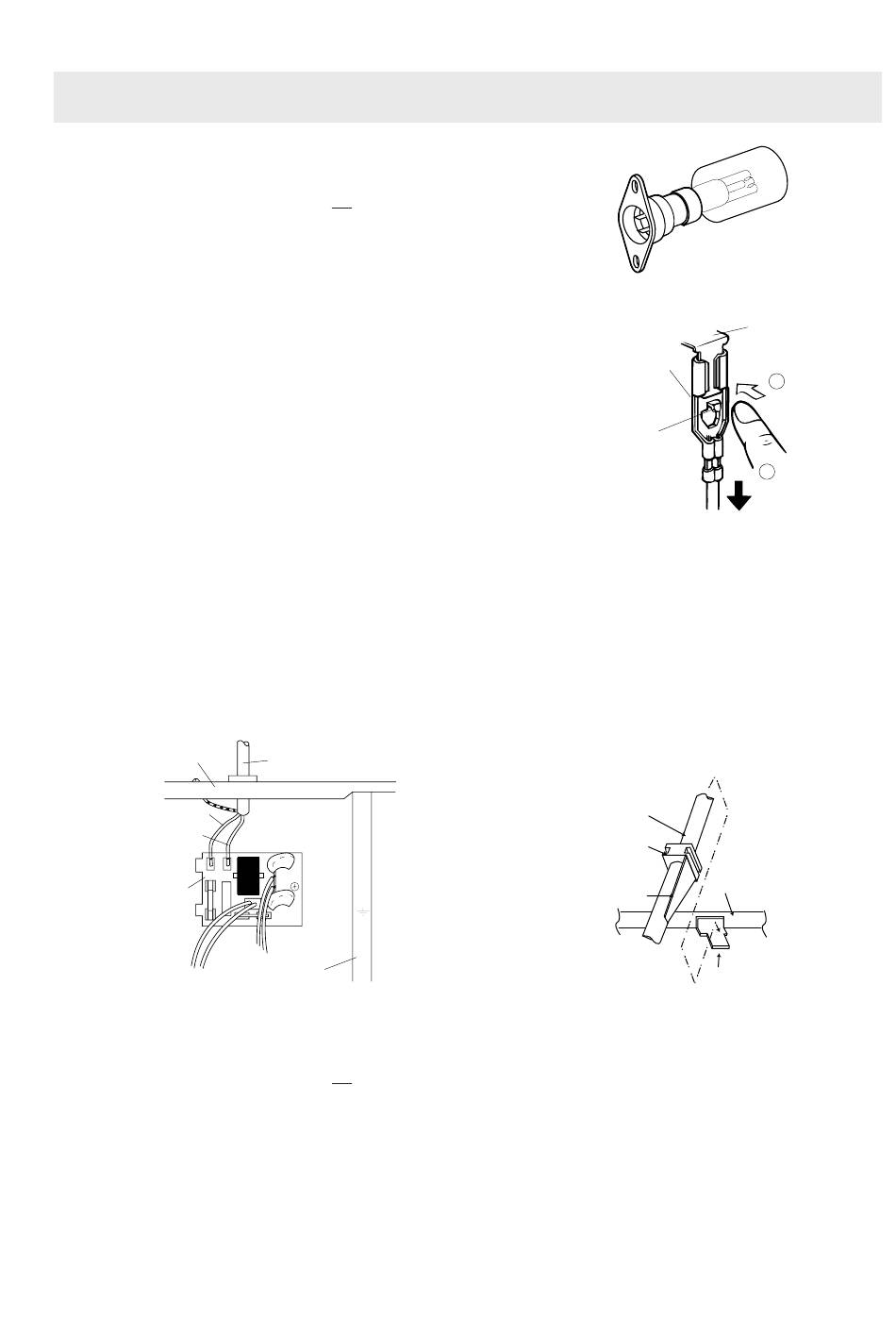

REMPLACEMENT DES COMPOSANTS ET PROCEDURE DE REGLAGE
DEPOSE DE LA PRISE DE LA LAMPE DU FOUR
1. EFFECTUER LES VERIFICATIONS 3D
2. Déposer les fils conducteurs selon la dépose du
connecteur de verrouillage positif ci-dessous.
3. Soulever la prise de la lampe du four de ses attaches.
4. Maintenant la lampe du four est dégagée.
DEPOSE DU CONNECTEUR POSITIVE LOCK
1. EFFECTUER LES VERIFICATIONS 3D.
2. Pousser le levier du connecteur Positive lock
3. Tirer le connecteur Positive lock
ATTENTION: LORSQU'ON
CONNECTE(NT) LES CONNECTEURS
POSITIVE LOCK
NECTER LE CONNECTEUR POSITIVE
LOCK
®
DE SORTE QUE LE LEVIER FASSE
FACE A SOI (AUX DEPANNEURS).
REMPLACEMENT DU CORDON D'ALIMENTATION
Dépose
1. EFFECTUER LES VERIFICATIONS 3D.
2. Déposer la (1) vis fixant le fil vert/jaune à la plaque arrière
de la cavité.
3. Débrancher les fils du cordon d'alimentation du filtre
antiparasites, en se reportant à la figure C-4 (a).
4. Dégager le cordon d'alimentation du boîtier arrière.
5. A présent, le cordon d'alimentation est dégagé.
PLAQUE ARRIERE
OVEN CAVITY
DE LA CAVITE DU
BACK PLATE
FOUR
BROWN WIRE
FIL MARRON
BLUE WIRE
FIL BLEU
NOISE FILTER
FILTRE ANTIPARASITE
SUPPORT DE CHASSIS
Figure C-4 (a) Remplacement du cordon d'alimentation
DEPOSE DU MOTEUR DE VENTILATEUR DE CONVECTION
1. EFFECTUER LES VERIFICATIONS 3D
2. Déposer les deux (2) vis fixant la plaque arrière à la cavité
du four.
3. Débrancher les fils conducteurs du moteur de convection.
4. Déposer les deux (2) vis fixant le conduit du ventilateur de
convection à la cavité du four de l'extérieur.
5. Déposer les quatre (4) vis fixant le conduit du ventilateur
de convection à la cavité du four.
6. Maintenant, le conduit du ventilateur de convection est
dégagé.
®
.
®
vers le bas.
(LES
DEPANNEURS)
®
AUX BORNES, CON-
POWER SUPPLY CORD
CORDON D'ALIMENTATION
CHASSIS SUPPORT
R-871 -
®
Figure C-2 Connecteur Positive lock
Réinstallation
1. Insérer la butée de cordon de montage du cordon
d'alimentation dans le trou carré du boîtier arrière, en se
référant à la figure C-4 (b).
2. Installer le fil conducteur de mise à la terre du cordon
d'alimentation à la cavité du four à l'aide d'une (1) vis et
serrer la vis.
3. Connecter les fils conducteurs marron et bleu du cordon
d'alimentation au filtre antiparasites correctement, en se
reportant au diagramme schématique.
CORDON
D'ALIMENTATION
RONDELLE
D'HABILLAGE
DE CORDON
Figure C-4 (b) Remplacement du cordon d'alimentation
MOTEUR DU VENTILATEUR DE CONVECTION
7. Déposer l'écrou (1) fixant le ventilateur de convection, les
rondelles, le conduit et le ventilateur auxiliaire à l'arbre du
moteur du ventilateur de convection.
8. Déposer les deux (2) vis fixant la plaque de montage du
moteur de convection au conduit du ventilateur de convection.
9. Déposer la languette de l'arbre du moteur du ventilateur
de convection.
10.Déposer les deux (2) vis fixant la plaque de montage du
moteur de convection au moteur du ventilateur de convection.
11.Maintenant, le moteur du ventilateur de convection est
dégagé.
27
Terminal
Borne
®
Connecteur
Positive lock
connector
®
Positive lock
1
Pousser
Push
Levier
Lever
2
Pull down
Tirer vers le bas
POWER SUPPLY
CORD
MOULDING
CORD
STOPPER
OVEN CAVITY
MOULURE
BACK PLATE
GROMMET
DE BAGUE
MOULDING
D'ETOUPE
SQUARE HOLE
TROU CARRE
®
