LSI(IZA648DR)

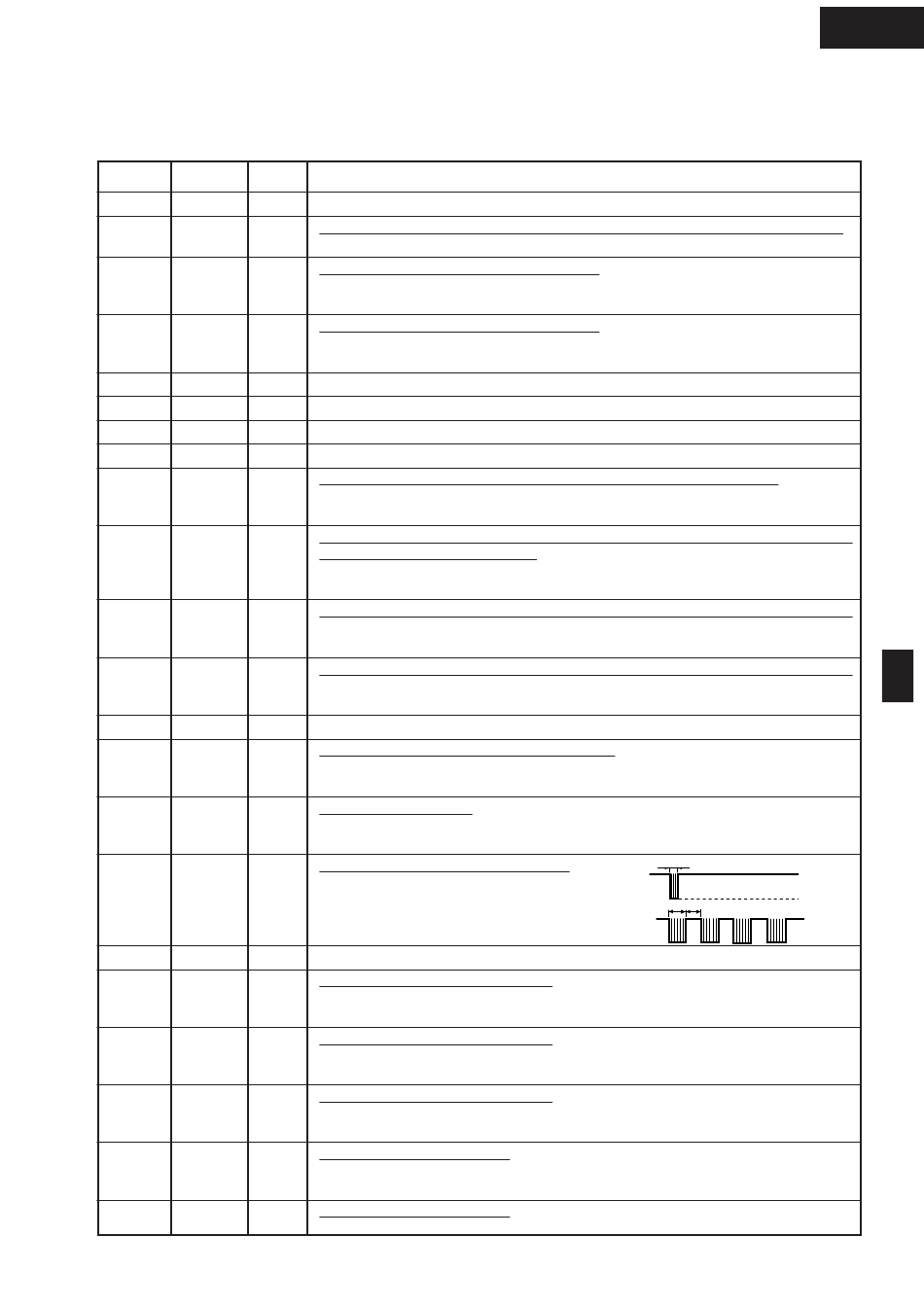

Le signal I/O du LSI(IZA648DR) est détaillé dans le tableau suivant.
Broche No. Signal E/S
1 VCC ENTREE Connectée à la masse GND.
2 VEE ENTREE Tension de l'anode (segment) pour l'éclairage de l'affichage fluorescent -35 V.
3 AVSS ENTREE Borne d'entrée de la tension de référence.
4 VREF ENTREE Borne d'entrée de la tension de référence.
5-6 AN7-AN6 ENTREE Borne pour commuter la spécification.
7 AN5 ENTREE Connectée à la masse.
8 AN4 ENTREE Entrée A/D pour le dépistage des pannes du magnétron 1.
9 AN3 ENTREE Entrée A/D pour le dépistage des pannes du magnétron 2.
10 AN2 ENTREE Entrée de la mesure de la température: THERMISTANCE DU FOUR 1.
11 AN1 ENTREE Entrée de la mesure de la température: THERMISTANCE DU MAGNETRON
12 P60 ENTREE Signal d'entrée qui transmet l'information d'ouverture/fermeture de la porte au LSI.
13 P55 SORTIE
14-16 P54-P52 SORTIE
17 P51 ENTREE Signal provenant de l'unité de commutation.
18 P50 ENTREE Signal identique à P51.
19 P47 SORTIE
20 P46 SORTIE
21 P45 SORTIE
22 P44 SORTIE
23 P43 SORTIE
24 P42 ENTREE Signal venant de l'encodeur.
25 INT1 ENTREE Signal venant de l'encodeur.

DESCRIPTION DU LSI POUR R-23AM / R-22AM

Tension Vp de l'entrée du circuit de source d'alimentation.
Une tension de référence est transmise au convertisseur A/D dans le LSI. Connecté à
DC. (-5 V)
Une tension de référence est transmise au convertisseur A/D dans le LSI. Connectée à
la masse (GND).
En entrant une tension CC correspondant à la température détectée par la thermistance,
cette entrée est convertie en température par le convertisseur A/N intégré dans le circuit LSI.
ET THERMISTANCE DU FOUR 2.
En entrant une tension CC correspondant à la température détectée par la thermistance,
cette entrée est convertie en température par le convertisseur A/N intégré dans le circuit LSI.
Porte fermée; signal du niveau "H" (0 V).
Porte ouverte; signal du niveau "L" (-5 V).
Sortie de l'alimentation électrique au niveau du circuit de détection de la thermistance.
(Sortie de -5 V uniquement pendant la cuisson, mais transmet une forte impédance aux
autres pour éviter la corrosion électrolytique de la thermistance.)
Borne non utilisée.
Quand un des commutateurs SW2 ou SW4 de l'unité de commutation est enfoncé, un
signal correspondant sort de P44 et P43, et sera transmis à P51.
Quand un des commutateurs SW1, SW3 ou SW5 de l'unité de commutation est enfoncé,
un signal correspondant sort de P43, P44 et P45, et sera transmis à P50.
Signal pour émettre le son du buzzer.
C'est un signal pour contrôler le signal continu
de 2,5 kHz.
A: Son du commutateur tactile.
B: Son de fin de cycle.
Borne non utilisée.
Signal d'un commutateur oscillant.
Un signal est transmis sur l'unité de commande. Un signal de pulsation est entré dans
la borne P50 pendant que le commutateur SW5 est enfoncé.
Signal d'un commutateur oscillant.
Un signal est transmis sur l'unité de commande. Un signal de pulsation est entré dans
la borne P50 ou P51 pendant que le commutateur SW3 ou SW4 est enfoncé.
Signal d'un commutateur oscillant.
Un signal est transmis sur l'unité de commande. Un signal de pulsation est entré dans
la borne P50 ou P51 pendant que le commutateur SW1 ou SW2 est enfoncé.
Lorsque l'encodeur est activé, les contacts de l'encodeur créent des signaux pulsionnels.
Et les signaux de pulsation sont entrés dans P42.
Signal identique vers R42. Les signaux d'impulsion sont entrés dans INT1.
Description
A
1,2 sec 1.2 sec
B
23
R-22AM
R-23AM
R-23AT
0.12 sec
0,12 sec
GND
-5V
-5 V
1,2 sec 1.2 sec
