FONCTIONS DES COMPOSANTS IMPORTANTS

MECANISME D'OUVERTURE DE PORTE
1. Le levier de déverrouillage de la porte est tiré.
2. La tête du loquet supérieur est soulevé par le levier de
déverrouillage de la porte.
3. La tête du loquet supérieur est soulevé par le levier de joint.
4. Le levier de joint est soulevé par la tête du levier.
5. La tête du loquet inférieur est soulevé par le levier de joint.
6. Maintenant les deux têtes des loquets sont soulevés,
pour qu'elles puissent être dégagées du crochet du loquet.
7. Maintenant la porte peut être ouverte.
Door release
Tête de loquet
Latch head
lever
Levier
de déver-
rouillage
de la porte
Joint lever
Levier de joint
Bout du levier
Head lever
Latch head
Tête de loquet

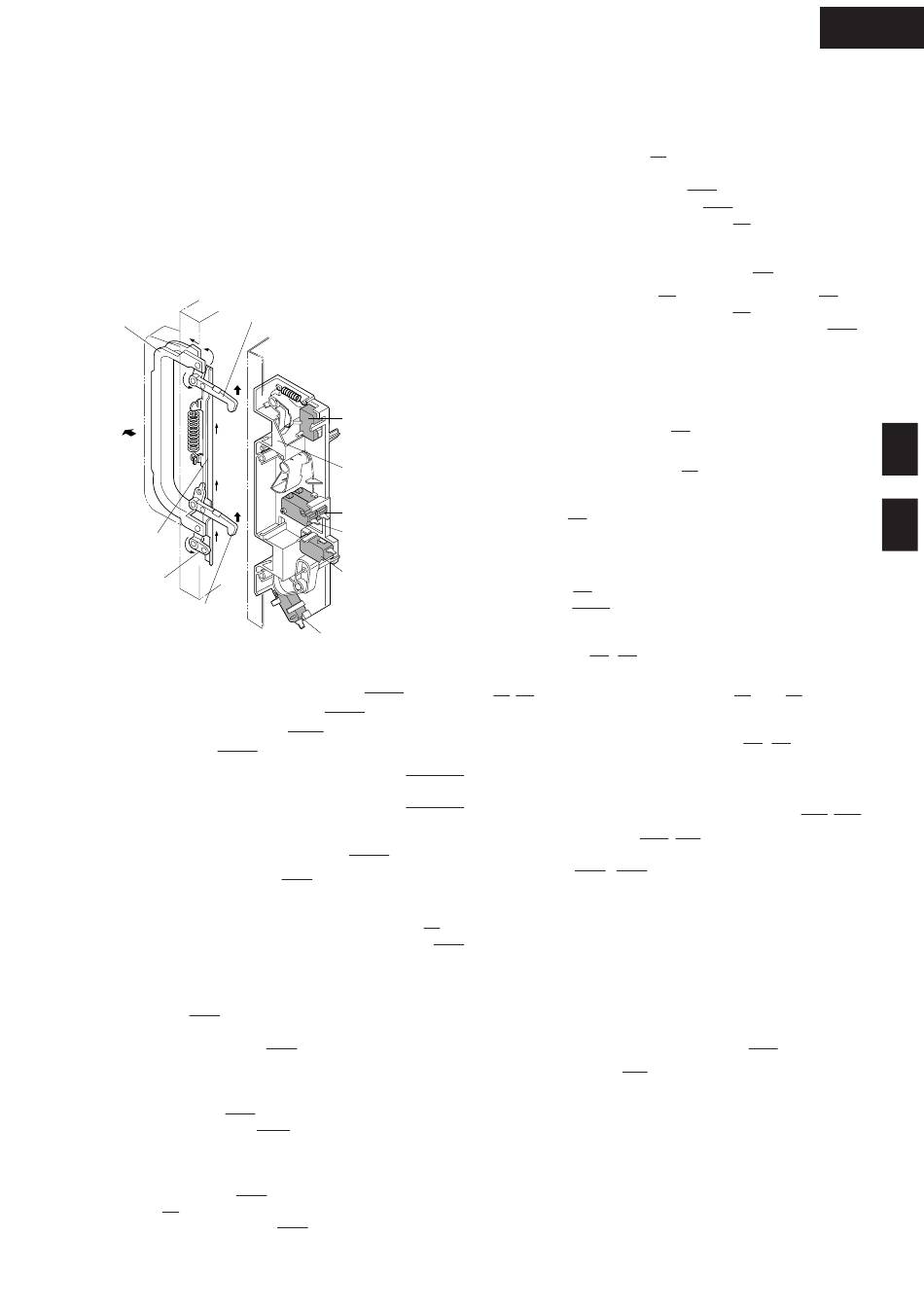

Figure D-1. Mécanisme d'ouverture de porte
1 ER COMMUTATEUR DU LOQUET SW1, 2 EME
COMMUTATEUR DU LOQUET SW2 , 3 EME COM-
MUTATEUR DU LOQUET SW3 ET LE COMMUTA-
TEUR D'ARRET SW5
1. Lorsque la porte du four est fermée, les contacts COM-NO
doivent être fermés.
2. Lorsque la porte du four est ouverte, les contacts COM-NO
doivent être ouverts.
COMMUTATEUR DE CONTROLE SW4
Le commutateur de contrôle SW4 est activé (les contacts
sont ouverts), la tête du loquet supérieur et le levier A du com-
mutateur pendant que la porte est fermée. Le commutateur
doit rendre le four inopérationnel en grillant le fusible F2 F6,
3 A lorsque les contacts du 1 er commutateur du loquet SW1
ne parviennent pas à s'ouvrir quand la porte est ouverte.
Fonction
1. Lorsque la porte est ouverte, les contacts du commutateur
de contrôle SW4 se ferment (en position ON) parce qu'ils
doivent être normalement fermés. A ce moment-là le 1 er
commutateur du loquet SW1 est en position désactivée
(OFF) (contacts ouverts) parce qu'ils doivent être normale-
ment ouverts.
2. Comme a porte va être fermée, les contacts du commu-
tateur de contrôle SW4 sont ouverts et les contacts du 1 er
commutateur du loquet SW1 sont fermés (à l'ouverture de
la porte, chacun de ces commutateurs fonctionne de ma-
nière inverse.)
3. Si la porte du four est ouverte et que les contacts du com-
mutateur du loquet SW1 ne parviennent pas à s'ouvrir, le
fusible F2 F6, 3 A va fondre en fermant les contacts du
commutateur de contrôle SW4.
ATTENTION:
CONTROLE DE LA RESISTANCE R1
Le contrôle de la résistance R1 empêche que le fusible F2 F6,
3 A 250 V ne prenne feu lorsque le fusible F 2 F6, 3 A 250 V fond
à cause du fonctionnement du commutateur de contrôle SW4.
FILTRE ANTI-PARASITES
L'ensemble filtre antiparasites empêche les parasites de fré-
quence radio qui pourraient refouler dans le circuit électrique.
SW 4: Commutateur
SW4: Monitor switch
POINT DE FAIBLESSE F1
de contrôle
Si le faisceau de câble ou des composants électriques sont
court-circuités, le point faible F1 fond pour empêcher une
Latch hook
Crochet de loquet
décharge électrique ou un risque d'incendie.
SW 2: 2 ème commu- FUSIBLE F2 F6, 3 A 250V
SW2: 2nd. latch switch
tateur du levier
SW1: 1st. latch switch
SW1: 1 er commutateur
1. Si le faisceau de câble ou des composants électriques
du levier
SW5: Stop switch
SW 5: Commutateur
2. Le fusible F2 fond également lorsque le 1 er commutateur
d'arrêt
SW3: 3 ème
SW3: 3rd. latch switch
commutateur du levier
FUSIBLE(S) F3, F4 M8A
Si le faisceau de câbles ou les transformateurs haute tension
T1, T2 sont court-circuités, leurs fusibles F3 et/ou F4 fond pour
éviter une décharge électrique ou un risque d'incendie.
FUSIBLE(S) A HAUTE TENSION F5, F6
Ce fusible à haute tension fond lorsque le redresseur haute
tension ou le magnétron sont court-circuités.
FUSIBLES THERMIQUES DU MAGNETRON TF1, TF2
Les fusibles thermiques TF1, TF2 situés en haut des guides
d'ondes supérieur et inférieur sont conçus pour éviter que les
magnétrons MG1, MG2 ne soient endommagés. Si une
situation de surchauffe se produit dans le tube à cause d'une
panne du moteur du souffleur d'air, de tuyères bouchées,
d'arrivées d'air obstruées, etc... le circuit vers les magnétrons
est interrompu. En temps normal, les fusibles thermiques
restent fermés. Cependant, lorsque des températures anor-
malement élevées sont atteintes dans les magnétrons, le
fusible thermique va s'ouvrir à 150°C, ce qui va éteindre le
four. Des fusibles thermiques défectueux doivent être
remplacés par des nouveaux.
FUSIBLE THERMIQUE DU FOUR TF4
Le fusible thermique TF4, situé sur le bord de l'ensemble du
tuyau d'évacuation est conçu pour éviter que le four ne soit
endommagé par un incendie. Si la nourriture chargée dans le
four est surchauffée, que ce soit à cause d'une erreur de
durée de cuisson ou d'une panne de l'unité de commande, le
fusible thermique va s'ouvrir. En temps normal, le fusible
thermique du four reste fermé. Cependant, lorsque des tem-
pératures anormalement élevées sont atteintes dans la cavité
du four, le fusible thermique va s'ouvrir à 120°C, ce qui va
éteindre le four. Le fusible thermique défectueux doit être
remplacé par un nouveau.
7
AVANT DE REMPLACER UN FUSIBLE
FONDU F2 F6, 3 A, TESTER LE BON FON-
CTIONNEMENT DU 1 ER COMMUTATEUR
DU LOQUET SW1, DU COMMUTATEUR
DE CONTROLE SW4 ET DU CONTROLE
DE LA RESISTANCE R1. (SE REPORTER
AU CHAPITRE "PROCEDURE DE TEST".)
sont court-circuités, ce fusible fond pour empêcher une
décharge électrique ou un risque d'incendie.
du loquet SW1 reste fermé alors que le porte du four est
ouverte et que le commutateur de contrôle se ferme.
R-22AM
R-23AM
