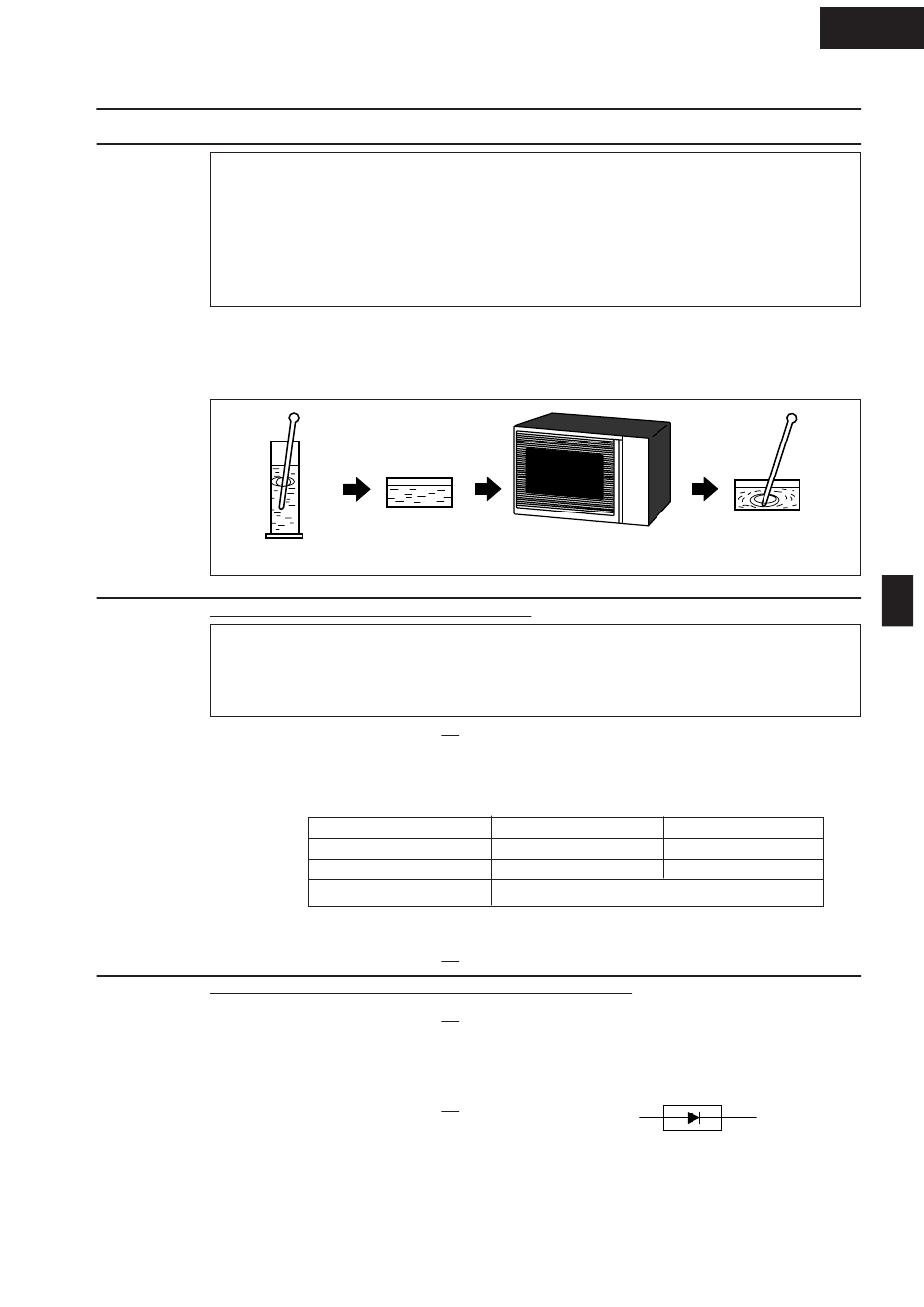

LETTRE
DE PROCEDURE
Température ambiante .................................................................................................. T0 = 21°C
Température initiale ...................................................................................................... T1 = 11°C
Température après (28 + 3) = 31 sec [pour R-22AM] ................................................... T2 = 21°C
Température après (23 + 3) = 26 sec [pour R-23AM/23AT] ......................................... T2 = 21°C
Différence de température Chaud-froid ......................................................................... T1 = 10°C
Puissance mesurée
L'équation est "P = 150 x T" [pour R-22AM] ................................. P = 150 x 10°C = 1500 Watts
L'équation est "P = 180 x T" [pour R-23AM/23AT] ........................ P = 180 x 10°C = 1800 Watts
EVALUATION: La puissance de sortie mesurée doit correspondre à un taux inférieur à ± 15 % de la puis-
ATTENTION:
B TEST DU TRANSFORMATEUR HAUTE TENSION
AVERTISSEMENT:
EFFECTUER LES VERIFICATIONS 3D.
Débrancher les fils de l'enroulement primaire du transformateur haute tension. Débrancher les connexions
de l'enroulement du filament et du secondaire du reste des circuits HT. A l'aide d'un ohmmètre, réglé sur
la valeur minimale, il est possible de vérifier la continuité des trois enroulements. Les valeurs suivantes
doivent être obtenues:
Si les valeurs lues ne correspondent pas aux valeurs ci-dessus, le transformateur de puissance est probablement
défectueux et doit être remplacé.
EFFECTUER LES VERIFICATIONS 4R.
C TEST DE L'ENSEMBLE DU REDRESSEUR DE HAUTE TENSION
EFFECTUER LES VERIFICATIONS 3D.
Isoler l'ensemble du redresseur de haute tension du circuit HT. Le redresseur de haute tension peut être testé
à l'aide d'un ohmmètre réglé sur la valeur la plus élevée. Connecter l'ohmmètre à la borne B+C du redresseur
de haute tension et noter la valeur obtenue. Inverser les fils de l'ohmmètre et noter la seconde valeur lue.
La résistance normale est infinie dans une direction et supérieure à 100 kΩ dans l'autre direction.
EFFECTUER LES VERIFICATIONS 4R.
REMARQUE:
PROCEDURES DE TEST
TEST DES COMPOSANTS
sance émise.
1°C CORRESPOND A 150 WATTS [R-22AM]/ 180 WATTS [R-23AM, R-23AT]. REPETER
LA MESURE SI LA PUISSANCE EST INSUFFISANTE.
1000g
1000g
T1˚C
Faire chauffer pendant 31 sec. pour R-22AM
Faire chauffer pendant 26 sec. Pour R-23AM/R-23AT
Des hautes tensions et courants intensifs sont présents dans l'enroulement
secondaire et l'enroulement du filament du transformateur haute tension. Il est
très dangereux de travailler près de cette pièce lorsque le four est en marche. NE
JAMAIS effectuer des mesures de tension des circuits haute tension, y compris
du filament du magnétron.
a. Enroulement primaire
b. Enroulement secondaire
c. Enroulement du filament
POUR MESURER LA RESISTANCE DU REDRESSEUR, LES PILES DE L'INSTRUMENT
DE MESURE DOIVENT AVOIR UNE TENSION d'AU-MOINS 6 VOLTS, PARCE QUE
SINON UNE RESISTANCE INFINIE POURRAIT ETRE INDIQUEE DANS TOUTES LES
DIRECTIONS.
11
R-22AM R-23AM, R-23AT
environ 1,8 Ω environ 1,2 Ω
environ 75 Ω environ 75 Ω
inférieur à 1 Ω
B
HIGH VOLTAGE RECTIFIER
REDRESSEUR DE HAUTE TENSION
R-22AM
R-23AM
R - 2 3 A T
1000g
T2˚C
C
