REMPLACEMENT DES COMPOSANTS ET PROCEDURE DE REGLAGE
DEPOSE DU COMMUTATEUR D'ARRET, COMMUTATEUR DE CONTROLE ET DU
1. EFFECTUER LES VERIFICATIONS 3D.
2. Débrancher les bouts des câbles des commutateurs et du
panneau de commande.
3. Retirer le bloc du panneau de commande du rebord avant
de la cavité du four. Se reporter au chapitre "RETRAIT DU
MOTEUR DU PLATEAU TOURNANT".
4. Retirer la (1) vis fixant le crochet du loquet au rebord du four.
5. Retirer l'ensemble du crochet du loquet du rebord du four.
6. Retrait du commutateur.
6-1 Tout en appuyant sur la languette retenant le commu-
tateur, faites-le tourner de façon à ce que la barre soit
dans l'axe. (Commutateur de commande)
Tout en appuyant sur la languette retenant le commutateur,
faites glisser le commutateur du crochet du loquet. (Commu-
tateur d'arrêt et commutateur du loquet de commande )
6-2 Tirer en arrière le commutateur du crochet du loquet.
Faire attention à ne pas casser la barre ou la languette
du crochet.
6-3 Maintenant le commutateur est libre.
Réinstallation
1. Réinstaller chaque commutateur à sa place. Le commu-
tateur de contrôle du loquet est en position abaissé et le
commutateur de contrôle en position médiane. Le commu-
tateur d'arrêt est en position haute.
2. Rebrancher les connexions de câblage de chaque
commutateur. Se reporter au chapitre "Schémas de prin-
cipe" (page 29).
3. Fixer fermement le crochet du loquet (avec une (1) vis de
montage) au rebord du four.
REGLAGE DU COMMUTATEUR DE COMMANDE, COMMUTATEUR D'ARRET ET
1. EFFECTUER LES VERIFICATIONS 3D.
Effectuer le réglage suivant si le commutateur de loquet
de contrôle, du commutateur d'arrêt et du commutateur
de commande ne fonctionnent pas bien en raison d'un
mauvais réglage.
2. Desserrer la (1) vis fixant le crochet du loquet au rebord
avant du four.
3. Tout en maintenant la porte fermée, placer le crochet à
l'emplacement voulu en le déplaçant du haut vers le bas.
Le jeu d'ouverture et de fermeture de la porte permis par
les différentes positions (inférieures ou supérieures) du
crochet du loquet ne doit pas dépasser 0,5 mm. La
position verticale du crochet du loquet doit être placée de
façon à ce que le commutateur soit activé lorsque la porte
est fermée.
4. Fixer les vis fermement.
5. Vérifier le fonctionnement de tous les commutateurs. Si
un des commutateurs n'a pas été activé par la fermeture
de la porte, dévisser les vis et régler la position du crochet
du loquet.
Après le réglage, vérifier les points suivants.
1. Le jeu d'ouverture et de fermeture de la porte ne doit pas
dépasser 0,5 mm en position fermée. Vérifier d'abord la
position supérieure du crochet du loquet, en poussant et
tirant la partie haute de la porte devant le four. Puis vérifier
la partie basse du crochet du loquet, en poussant et tirant
la partie haute de la porte devant le four. Les résultats (de
jeu de la porte) doivent être inférieurs à 0,5 mm.
COMMUTATEUR DE LOQUET DE COMMANDE
COMMUTATEUR DE LOQUET DE COMMANDE
R-61FBST/R-62FBST - 24
4. Réinstaller le bloc du panneau de commande sur le rebord
avant de la cavité du four.
5. Reconnecter les bouts des câbles sur l'unité de com-
mande. Se reporter au chapitre "Schémas de principe"
(page 29).
6. S'assurer que le commutateur de contrôle fonctionne
correctement et vérifier la continuité du circuit de contrôle.
Se référer au chapitre "Procédure de test" et "Procédure
de réglage" ci-dessous.
Languette

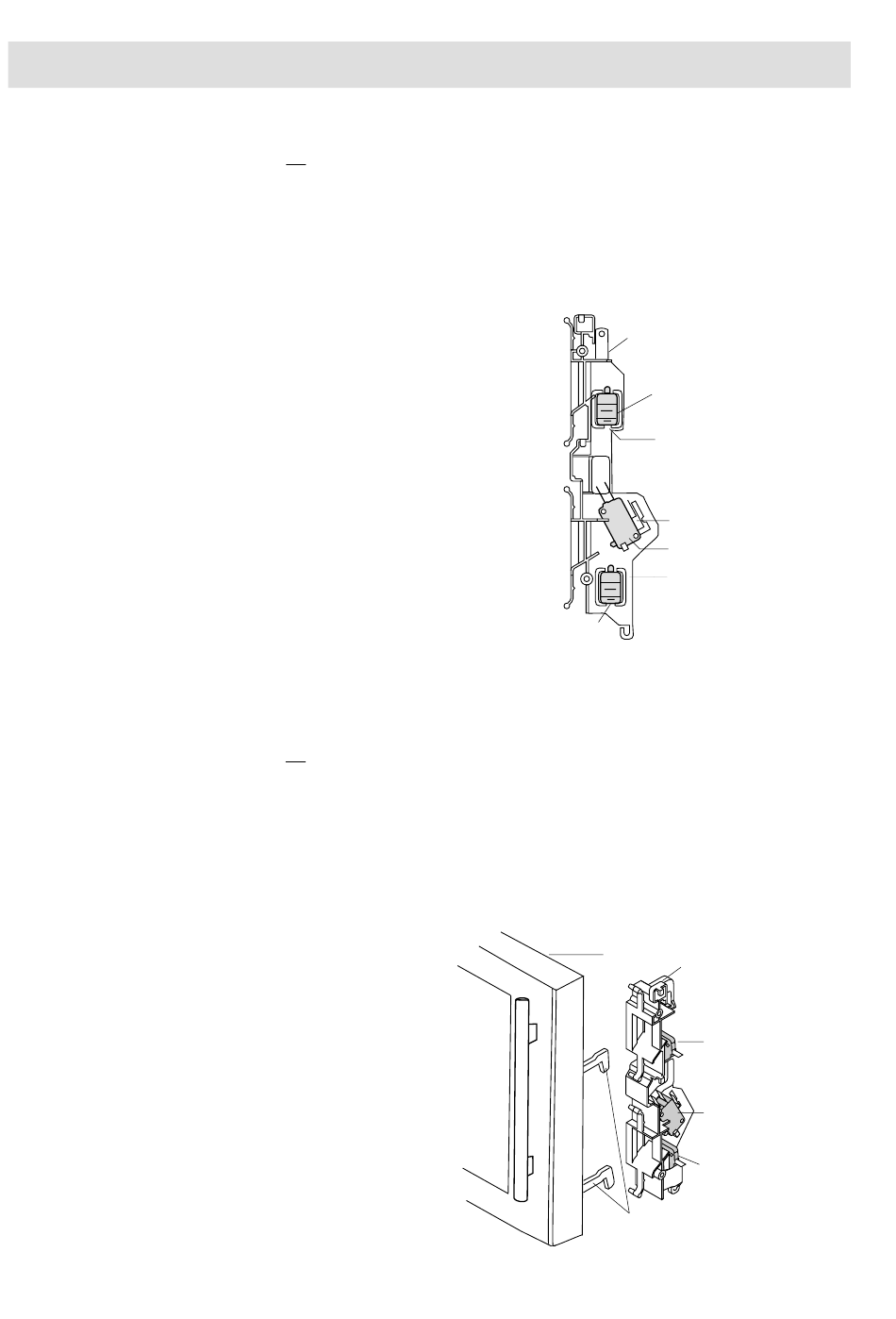

Figure C-2. Démontage des commutateurs des loquets
2. Le commutateur du loquet de commande et le com-
mutateur d'arrêt bloquent le circuit avant que la porte ne
puisse être ouverte.
3. Les contacts (COM-NC) du commutateur de contrôle se
ferment lorsque la porte est ouverte.
4. Réinstaller le boîtier extérieur et vérifier les fuites de
micro-ondes autour de la porte en utilisant un appareil de
contrôle de micro-ondes agréé. (Se reporter à la procédure
de mesure des micro-ondes.)
Porte
Figure C-3. Réglage du commutateur de loquet
Crochet du loquet
SW3 : Commutateur
d'arrêt
Languette
Languette
SW2 : Commutateur
de commande
SW1 : Commutateur
du loquet de contrôle
Crochet du loquet
SW3 : Commutateur
d'arrêt
SW2 : Commutateur
de commande
SW1 : Commutateur
du loquet de contrôle
Crochet du loquet
de commande
