DONNEES DE TEST EN UN COUP D'OEIL

Pièces
Point faible
Fusible
Fusible
Fusible
Fusible thermique (Magnétron)
Fusible thermique (Magnétron)
Fusible thermique (Moteur du souffleur d'air)
Fusible thermique (Four)
Thermistance du magnétron
Thermistance du four (1)
Thermistance du four (2)
Contrôle de la résistance
Lampe du four
Condensateur haute tension
Condensateur haute tension
Transformateur haute tension
(pour R-22AM)
Transformateur haute tension
(pour R-23AM/ 23AT)
Magnétron
Magnétron
AVERTISSEMENT: DEBRANCHER LA PRISE LORS DE LA MESURE DE LA RESISTANCE.
SCHEMA
REMARQUE: CONDITION DU FOUR
1. ALIMENTATION ELECTRIQUE BRANCHEE ET/OU
1 MINUTE APRES LA FERMETURE DE LA PORTE
OU LA FIN DE LA CUISSON.
2. : APPARAIT A L'AFFICHAGE.
FILTRE ANTI-PARASITE
NOISE FILTER
L
N
Symbole Valeur / Données
F1 A017
F2 F6, 3 A 250 V
F3 M8 A
F4 M8 A
TF1 150°C
TF2 150°C
TF3 120°C
TF4 120°C
Approx. 373 kΩ à 15°C, 292 KΩ à 20°C, 231 KΩ à 25°C
Approx. 373 kΩ à 15°C, 292 KΩ à 20°C, 231 KΩ à 25°C
Approx. 16 kΩ à 15°C, 13 KΩ à 20°C, 11 KΩ à 25°C
4,3 Ω 20 W
R1
OL 250 V 25 W
0,94 µF CA 2300 V
C1
0,94 µF CA 2300 V
C2
Enroulement du filament < 1 Ω
T1,T2
Deuxième enroulement Approx. 75 Ω
Enroulement primaire environ 1,8 Ω
Enroulement du filament < 1 Ω
T1,T2
Deuxième enroulement Approx. 75 Ω
Enroulement primaire environ 1,2 Ω
Enroulement du filament < 1 Ω
MG1
Enroulement du filament - châssis ∞ Ω
Enroulement du filament < 1 Ω
MG2
Enroulement du filament - châssis ∞ Ω
REMARQUE:
F4:
SW2: 2ND LATCH SWITCH SW2: 2 EME COMMUTATEUR
F4: FUSE M8A
FUSIBLE M8A
DU LOQUET
BLK
F3: FUSIBLE M8A
F3: FUSE M8A
CONTROL
UNITE
DE COMMANDE
UNIT
WHT
SW1:
SW1:
1ST LATCH SWITCH
1 ER COMMUTATEUR DU LOQUET
(PRIMARY INTERLOCK SWITCH)
(COMMUTATEUR DE VERROUILLAGE PRIMAIRE)

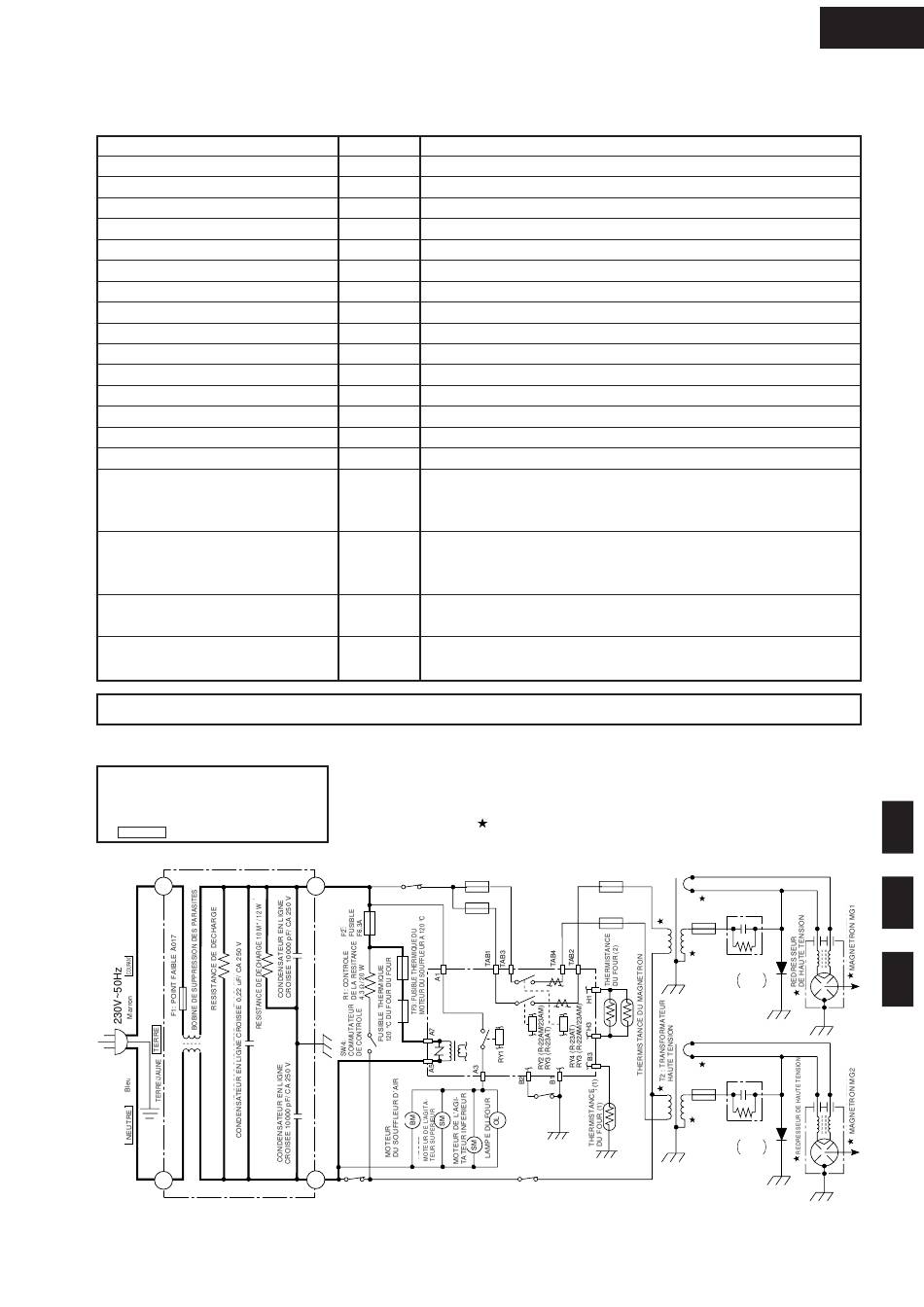

Figure O-1 Schéma du four - Condition d'arrêt
37
Indique les composants avec un potentiel supérieur à 250 V.
TF1: FUSIBLE THERMIQUE
TF1: MAGNETRON (MG1)
DU MAGNETRON (MG1) A 150 °C
TEMP. FUSE 150°C
TF2: FUSIBLE THER-
TF2:
MAGNETRON (MG2) MIQUE DU MAGNET-
TEMP. FUSE 150°C
RON (MG2) A 150 °C
SW5:
SW5:
COMMUTA-
STOP
TEUR D'ARRET SWITCH
SW3: SW3:
3RD LATCH SWITCH
3 EME COMMUTATEUR DU LOQUET
R-22AM
R-23AM
R-23AT
C1: H.V. CAPACITOR C1: CONDENSATEUR
0.94µF/ AC2300V
HAUTE TENSION
0,94 uF/ CA 230 V
F5:
F5:
H.V.FUSE
FUSIBLE HAUTE TENSION
0.6 A/ 5 kV (R-22AM)
0,6 A / 5 Kv
0.75 A/ 5 kV R-23AT
0,75 A/ 5 Kv
R-23AM
C2: CONDENSATEUR
C2: H.V. CAPACITOR
HAUTE TENSION 0.94µF/ AC2300V
0,94 µF/ CA 230 V
F6:
F6:
H.V.FUSE
FUSIBLE HAUTE TENSION
0.6 A/ 5 kV (R-22AM)
0,6 A / 5 Kv
0.75 A/ 5 kV R-23AT
0,75 A/ 5 Kv
R-23AM
