REMPLACEMENT DES COMPOSANTS ET PROCEDURE DE REGLAGE
DEPOSE DU MOTEUR DE VENTILATEUR
1. EFFECTUER LES VERIFICATIONS 3D
2. Retirer la vis (1) fixant le filtre anti-parasite au support de
chassis.
3. Déposer le filtre anti-parasite des attaches du conduit de
ventilateur.
4. Débrancher les fils conducteurs du moteur de ventilateur.
5. Retirer la vis (1) fixant le support de condensateur à la
plaque arrière de la cavité du four.
6. Retirer la vis (1) fixant le conduit du ventilateur à la plaque
arrière de la cavité du four.
DEPOSE DU PANNEAU DE COMMANDE
1. EFFECTUER LES VERIFICATIONS 3D
2. Débrancher le faisceau de câbles principal et le faisceau
du commutateur d'arrêt de l'unité de commande.
DEPOSE DU MOTEUR DU PLATEAU TOURNANT
1. Débrancher le four de l'alimentation.
2. Désposer le couvercle du moteur de plateau tournant en
coupant la miatière dans les quatre coins.
3. A l'endroit où les coins ont été coupés, plier les zones de
coins à plat. Aucun bord saillant ne peut être apparent
après la dépose du couvercle du moteur du plateau
tournant.
DESPOSE DE L¡ACCOUPLEMENT DU PLATEAU TOURNANT
1. Déposer le moteur du plateau tournant; se reporter à
"Dépose du moteur du plateau tournant".
2. Tirer sur l'accouplement pour l'extraire du trou dans la
cavité du four.
3. L'accouplement du plateau tournant est alors dégagé.
ATTENTION: REMPLACER LA GARNITURE EN MEME
TEMPS QUE L'ACCOUPLEMENT. LA
GARNITURE PEUT ETRE ENDOMMAGEE
EN EXTRAYANT L'ACCOUPLEMENT.
DESPOSE DE LA LAMPE DU FOUR
1. EFFECTUER LES VERIFICATIONS 3D
2. Pour enlever le câble de la prise de la lampe, appuyer sur
les languettes de la borne et tirer.
3. Soulever la lampe du four de ses attaches.
4. Maintenant, la lampe du four est dégagée.
DEPOSE DE L'ELEMENT CHAUFFANT DU GRIL
1. EFFECTUER LES VERIFICATIONS 3D
2. Retirer la (1) vis fixant le conduit d'évacuation de la cavité
du four.
3. Déposer le conduit d'évacuation de la cavité du four.
4. Débrancher les conducteurs des éléments chauffants du gril.
5. Coucher les deux (2) languettes fixant le réflecteur de
l'élément chauffant à la cavité du four.
6. Déposer le réflecteur de l'élément chauffant de la cavité
du four en le faisant glisser vers le magnétron.
7. Libérer les attaches du support de condensateur du
conduit de ventilateur.
8. Déposer le conduit de ventilateur du four.
9. Déposer l'ensemble de pales de ventilateur du moteur
de ventilateur.
10. Retirer les deux vis (2) fixant le moteur de ventilateur au
conduit de ventilateur.
11. Maintenant, le moteur de ventilateur est dégagé.
3. Soulever l'ensemble du panneau de commande et le
tirer vers l'avant. Maintenant, le panneau de commande
est dégagé.
4. Débrancher les fils du moteur du plateau tournant et
enlever les deux (2) vis fixant le moteur du plateau
tournant.
5. Maintenant, le moteur du plateau tournant est dégagé.
6. Après remplacement, utiliser la (1) vis fournie avec
l'ensemble moteur du plateau tournant pour adapter le
couvercle du moteur du plateau tournant.

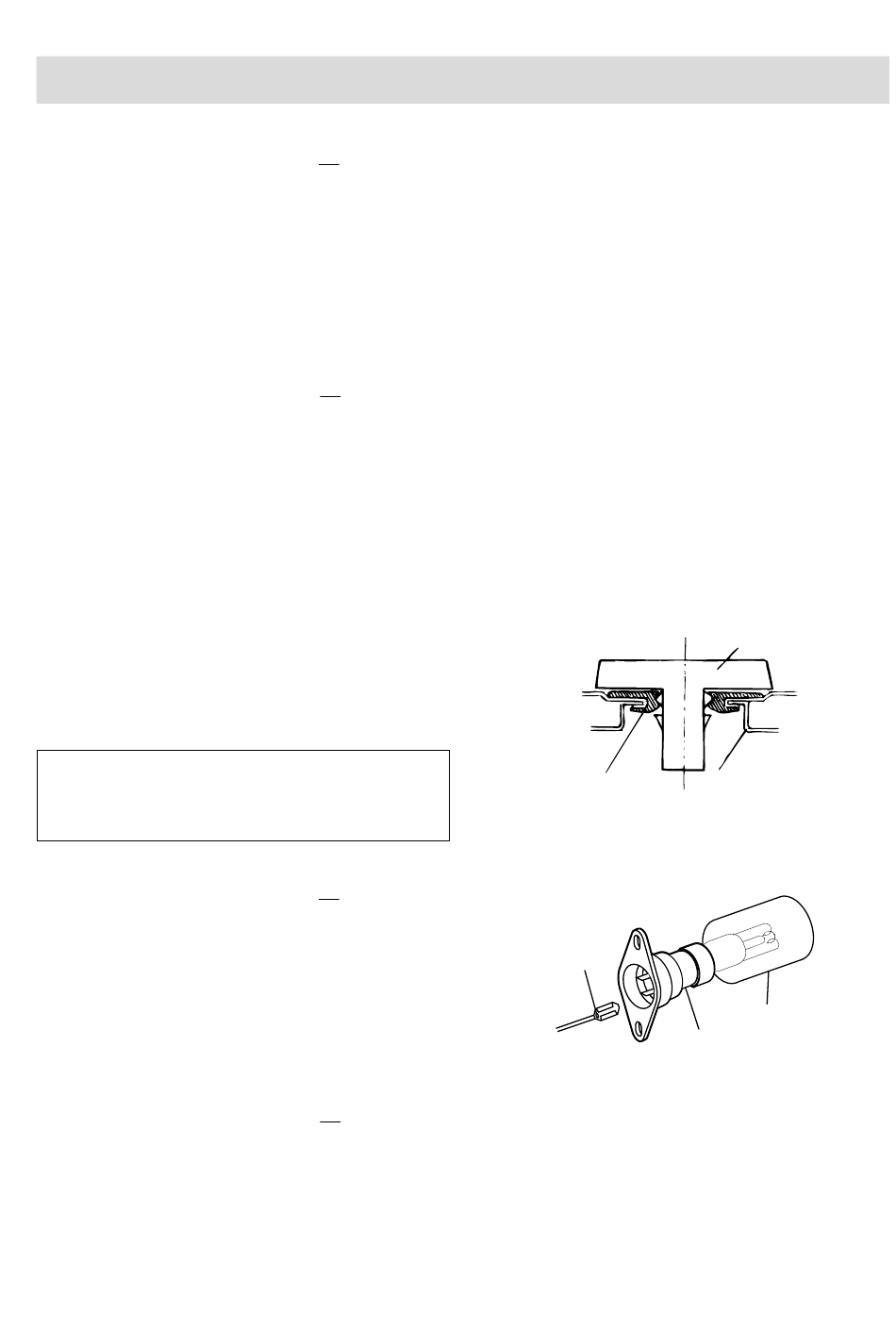

Figure C-1. Accouplement du plateau tournant
Plot à serrage
7. Mettre les languettes de l'élément chauffant du gril à
angle droit.
8. Retirer l'angle des éléments chauffants du gril, les
éléments chauffants du gril et la borne de court-circuit
en même temps du réflecteur des éléments chauffants.
9. Retirer l'angle des éléments chauffants du gril des
élément chauffants du gril.
10. Retirer les deux (2) vis fixant la borne de court-circuit
aux éléments chauffant du gril.
11. Maintenant les éléments chauffants individuels du gril
sont dégagés.
R-763 -
21
ACCOUPLEMENT
GARNITURE
CORNIERE
SUPPORT
Lock
Socket
Prise
Figure C-2. Lampe du four
Bulb
Ampoule
