R-216(G)
R-216(IN)
R-216(W)
R-216(Y)
REMPLACEMENT DU MOTEUR DU PLATEAU TOURNANT
Démontage
1. Débrancher le four de l'alimentation.
2. Retirer le plateau tournant et le support du plateau
tournant de la cavité du four.
3. Mettre le four à l'envers.
4. Couper les ponts (4) maintenant le couvercle du moteur
du plateau tournant à la plaque de base à l'aide d'une
pince coupante comme indiqué à la Figure C-2.
ATTENTION : NE PAS LAISSER TOMBER LE COUVER-
CLE DU MOTEUR DU PLATEAU TOUR-
NANT DANS LE FOUR APRES AVOIR
COUPE LES PONTS.CAR CELA ENDOM-
MAGERAIT LES FILS CONDUCTEURS
DU MOTEUR ET IL EST DIFFICILE DE LE
RETIRER DU FOUR.
5. Retirer le couvercle du moteur du plateau tournant de
la plaque de base.
6. Débrancher les fils conducteurs du moteur du plateau
tournant.
7. Retirer la (1) vis fixant le moteur du plateau tournant à
la cavité du four.
8. Retirer le moteur du plateau tournant de la cavité du four.
Vis ; XHTSD40P08RV0 ou
XFPSD40P08K00
Pinces coupantes
Couvercle du
Ponts
moteur du pla-
teau tournant
Plaque
inférieure

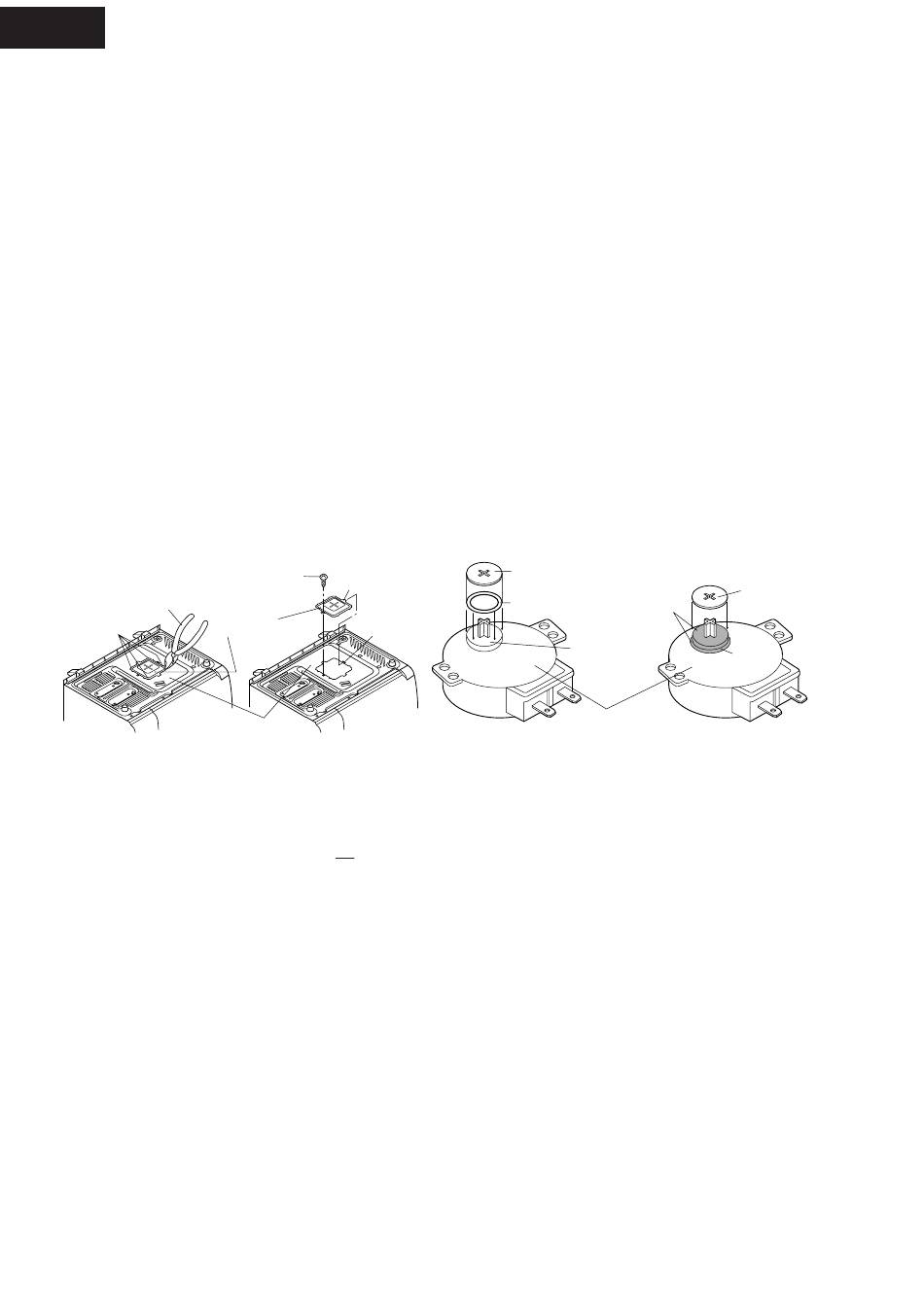

Figure C-2. Couvercle du moteur
du plateau tournant
1. EFFECTUER LES VERIFICATIONS 3D.
2. Débrancher les fils du moteur du ventilateur.
3. Retirer la vis (1) maintenant le support du châssis au
rebord avant de la plaque avant .
4. Retirer le support de châssis.
5. Libérer le conducteur du filament du transformateur de
puissance et le câble H.T. du conduit de ventilation.
6. Retirer la vis (1) maintenant la plaque de montage
légère sur la cavité du four.
7. Libérer les fils conducteurs (vers la lampe du four) de
l'orifice du conduit de ventilation.
8. Retirer la vis (1) maintenant le conduit du ventilateur
au rebord du guide d'onde.
9. Détacher l'ensemble moteur du ventilateur de la
cavité du four.
10. Retirer la pale du ventilateur de l'arbre du moteur du
ventilateur en suivant la procédure suivante.
11. Tenir le bord du rotor du moteur de ventilation en
utilisant une paire de pinces de maintien.
ATTENTION :
• S'assurer qu'aucune pièce n'entre dans l'espace
entre le rotor et le stator du moteur du ventilateur.
Car le rotor peut facilement être érodé par les
Tab
Trou
REMPLACEMENT DU MOTEUR DE VENTILATEUR
9. Retirer la bague O-ring et la rondelle du moteur du plateau
tournant.
10. Maintenant, le moteur du plateau tournant est dégagé.
Réinstallation
1. Découper les bords tranchants du couvercle du moteur
du plateau tournant et de la plaque de base à l'aide de
la pince coupante.
2. Remettre en place la bague O-ring.
3. Appliquer la graisse (Graisse au silicone Shinetsu G-
420 de Sinetsu Chemical Co. Ltd. ou Graisse au
silicone Silicone SH-14 de Toray Silicone Co., Ltd.)
sur la bague O-ring et la base de l'arbre du moteur du
plateau tournant, comme indiqué sur la Figure C-3.
4. Remettre en place le moteur du plateau tournant avec
la bague O-ring et la rondelle dans la cavité du four,
à l'aide de la vis (1).
5. Reconnecter les fils conducteurs au moteur du pla-
teau tournant.
6. Insérer la languette du couvercle du moteur du pla-
teau tournant dans le trou de la plaque de base
comme indiqué sur la Figure C-2.
7. Remettre en place le couvercle du moteur du pla-
teau tournant sur la plaque inférieure avec une (1)
vis XHTSD40P08RV0 ou XFPSD40P08K00 comme
indiqué à la Figure C-2.
Rondelle
Bague O-ring
Base de l'axe du
moteur du pla-
teau tournant
Moteur de plateau
tournant
Figure C-3. Installation de la rondelle et de la bague
O-ring et application de graisse
tenailles et que des micro-déchets métalliques
peuvent être produits.
• Ne pas toucher la bobine du moteur de ventila-
tion avec les pinces car la bobine pourrait être
endommagée ou coupée.
• Ne pas tordre les crochets en les touchant avec
les pinces.
12. Retirer la pale du ventilateur de l'arbre du moteur du
ventilateur en tirant et tournant la pale du ventilateur à
la main.
13. Maintenant la pale de ventilation est dégagée.
ATTENTION :
• Ne pas réutiliser une pale déjà retirée car le trou
(pour l'attache) pourrait être plus large que nor-
malement.
14. Retirer les deux vis ( 2) maintenant le moteur de venti-
lateur sur le conduit du ventilateur.
15. Maintenant, le moteur du ventilateur est dégagé.
INSTALLATION
1. Installer le moteur de ventilateur sur le conduit du
ventilateur à l'aide des deux ( 2) vis.
18
Rondelle
Appliquer la
graisse ici
Bague
O-ring
