R-204(W)
Dépose
1. Débrancher le four de l'alimentation.
2. Retirer le plateau tournant et le support du plateau
tournant de la cavité du four.
3. Mettre le four à l'envers.
4. Retirer la (1) vis retenant le couvercle du moteur du
plateau tournant à la plaque inférieure.
5. Maintenant, le couvercle du moteur du plateau tournant
est dégagé.
6. Débrancher les fils conducteurs du moteur du plateau
tournant.
7. Retirer la (1) vis fixant le moteur du plateau tournant à
la cavité du four.
8. Déposer le moteur du plateau tournant de la cavité du four.
9. Retirer l'emballage TTM du moteur du plateau tournant.
10.Maintenant, le moteur du plateau tournant est dégagé.

DEPOSE DU MOTEUR DU VENTILATEUR DE REFROIDISSEMENT

DEPOSE
1. EFFECTUER LES VERIFICATIONS 3D.
2. Retirer le magnétron du guide d'ondes. Se reporter au
chapitre "DEPOSE DU MAGNETRON"
3. Débrancher le fil du fusible C/T fuse.
4. Retirer la (1) vis pour extraire le fusible C/T.
5. Débrancher les fils du moteur du ventilateur.
6. Débrancher le fil du conduit de ventilateur.
7. Retirer les trois (3) vis fixant le conduit du ventilateur à
la cavité du four.
8. Détacher l'ensemble moteur du ventilateur de la cavité du four.
9. Déposer la pale du ventilateur de l'arbre du moteur du
ventilateur en suivant la procédure suivante.
10.Tenir le bord du rotor du moteur de ventilation en utili-
sant une paire de pinces de maintien.
ATTENTION :
• S'assurer qu'aucune pièce n'entre dans l'espace
entre le rotor et le stator du moteur du ventilateur.
Car le rotor peut facilement être érodé par les
tenailles et que des micro-déchets métalliques
peuvent être produits.
• Ne pas toucher la bobine du moteur de ventila-
tion avec les pinces car la bobine pourrait être
endommagée ou coupée.
• Ne pas tordre les crochets en les touchant avec
les pinces.
11.Déposer la pale du ventilateur de l'arbre du moteur du venti-
lateur en tirant et tournant la pale du ventilateur à la main.
12.Maintenant la pale de ventilation sera libre.
ATTENTION :
• Ne pas réutiliser une pale déjà retirée car le
trou (pour l'attache) pourrait être plus large
que normalement.
Bobine
Pinces a étau
Stator
Ecartement
Support Rotor
Vue arrière

DEPOSE DU MOTEUR DU PLATEAU TOURNANT

Axe
Axe
Stator
Rotor
Vue latérale
Réinstallation
1. Reposer l'emballage TTM.
2. Reposer le moteur du plateau tournant avec l'emballage
TTM avec une seule (1) vis.
3. Reconnecter les fils conducteurs au moteur du plateau
tournant.
4. Insérer la languette du moteur du plateau tournant
dans l'orifice de la plaque inférieure.
5. Reposer le couvercle du moteur du plateau tournant
sur la plaque inférieure en utilisant une (1) vis.

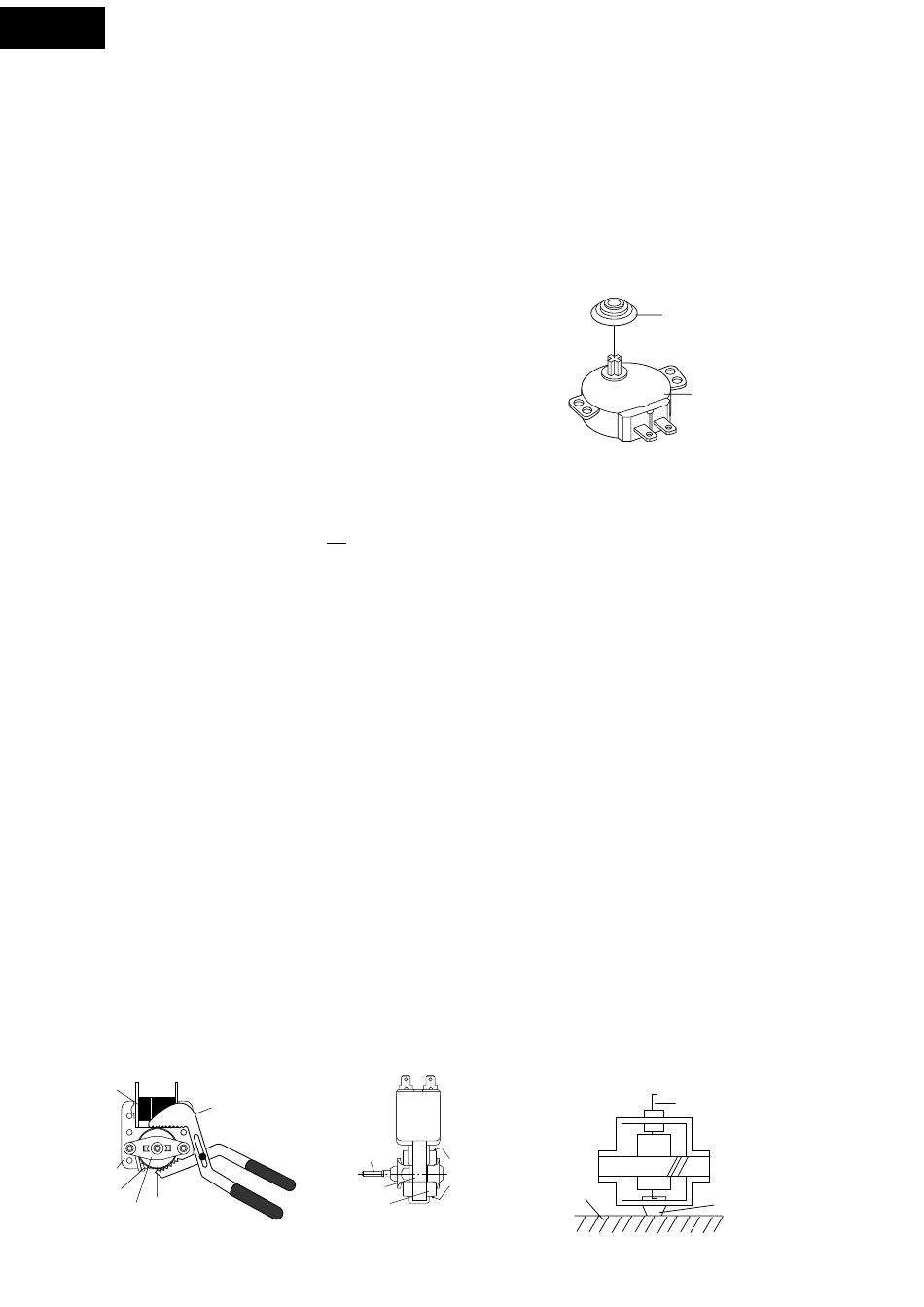

Figure C-2. Installation de l'emballage TTM
13.Retirer les deux vis (2) maintenant le moteur de venti-
lateur sur le conduit du ventilateur.
14.Maintenant, le moteur de ventilateur est dégagé.
INSTALLATION
1. Installer le moteur de ventilateur sur le conduit du
ventilateur à l'aide des deux (2) vis.
2. Installer la pale du ventilateur sur l'attache du moteur
du ventilateur en suivant la procédure suivante.
3. Maintenir le centre des crochets qui soutient l'attache
du moteur du ventilateur sur le plateau plan.
4. Appliquer le verrou de vis fermement dans le trou (pour
l'arbre) de la pale de ventilateur.
5. Installer la pale de ventilateur sur l'attache du moteur
du ventilateur en poussant la pale de ventilateur avec
un maillet léger ou un accessoire en mousse.
ATTENTION :
• Ne pas donner de gros chocs à la pale de venti-
lateur lorsqu'elle est installée, parce que le sup-
port risque d'être abîmé.
• Vérifier que la pale du ventilateur tourne normale-
ment après l'installation.
• Vérifier que l'axe de l'arbre ne soit pas voilé.
6. Poser l'ensemble moteur du ventilateur sur la cavite du
four en utilisant trois (3) vis.
7. Reposer le fusible C/T dans la cavité du four en utilisant
une (1) vis.
8. Poser le magnétron en utilisant trois (3) vis.
9. Reposer les fils du conduit de ventilateur.
10.Brancher les fils sur le magnétron et sur le moteur du
ventilateur, en vous reportant au diagramme illustré.
Ce sont les positions qui
doivent être saisies par
les pinces.
Tableau
18
Emballage TTM
Moteur de plateau tournant
Axe
Centre du support
