R-22AM
R-23AM
R - 2 3 A T
ENSEMBLE DU PANNEAU DE COMMANDES TACTILES POUR R-23AT
La section des touches de commande comprend les unités suivantes
comme indiqué sur le circuit du panneau des touches de commande.
(1) Unité des touches
(2) Unité de commande
Les fonctions principales de ces unités et des signaux com-
muniqués entre eux sont expliqués ci-dessous.
1. Unité de commande
Le signal d'effleurement de touche et le signal de commande
de fonction du four sont tout deux traités par micro-ordinateur.
1) Circuit de source d'alimentation
Ce circuit transforme la tension de sortie au second côté
du transformateur basse tension (T1) en tensions requises
à chaque élément par un circuit redresseur d'onde pleine,
un circuit de tension constante, etc.
2) Circuit ACL
C'est un circuit auto-effaçant, c'est-à-dire un circuit de
réinitialisation, ce qui permet au CI1 d'être actionné dans
son état initial.
3) Circuit générateur de signal de synchronisation de la
source d'alimentation
C'est un circuit pour générer un signal de puissance syn-
chronisé en utilisant l'autre côté de sortie du transforma-
teur électrique T1.
Ce signal est utilisé pour une fréquence de base de trai-
tement du temps, etc.
4) Circuit d'horloge
C'est un circuit pour contrôler la fréquence d'horloge
nécessaire pour faire fonctionner le CI1.
5) CI1 (Processeur principal)
Ce micro-ordinateur à puce est responsable du contrôle
de toute l'unité de commande
6) CI 2 (Processeur de la mémoire)
Ce circuit intégré de mémoire est responsable du fonction-
nement de la mémoire.
7) Circuit d'affichage
C'est un circuit qui gère les tubes de l'affichage par la sor-
tie du CI1.
8) Circuit d'entrée de touche
C'est un circuit qui transmet l'information des touches
entrées au CI1.
9) Circuit de gestion du corps du son
C'est un circuit qui gère le corps du son vers la sortie du CI1.
10) Circuit d'entraînement du relais
C'est un circuit qui gère le relais de sortie par la sortie du CI1.
11) Circuit du commutateur d'arrêt
C'est un circuit qui gère CI1 pour détecter l'ouverture/
fermeture de la porte.
12) Circuit de détection de la température de l'air expulsé
C'est un circuit qui sert à transmettre les modifications de la
sortie de la thermistance (thermistance du four (1)) vers CI1.
13) Circuit de contrôle de la haute tension
C'est un circuit qui détecte les problèmes dans le mag-
nétron/ le circuit à haute tension en captant les variations
dans le flux de courant passant par l'enroulement primaire
du transformateur de haute tension.
Pendant la chauffe, le courant primaire du transformateur
de haute tension circule également au-travers de l'enrou-
lement primaire des transformateurs électriques CT1 et
CT2. Cela fait que le courant est également transmis sur
les enroulements secondaires de CT1/CT2 et procure
une tension CA, qui est déterminée par R61/R62.

DESCRIPTION DU PANNEAU DE COMMANDE A TOUCHES

Cette tension CA est alors rectifié à moitié par D61/D62 et
adoucie (filtrée) par C61/C62.
Cette tension CA est entrée sur les ports IN3 et IN5 du CI1,
ce qui détermine s'il y a un problème avec le magnétron ou
la haute tension.
HIGH VOLTAGE TRANSFORMER
TRANSFORMATEUR HAUTE TENSION
CT1 or CT2
RY3 or RY4
R61 or ou
R62
D61 or
ou
D62

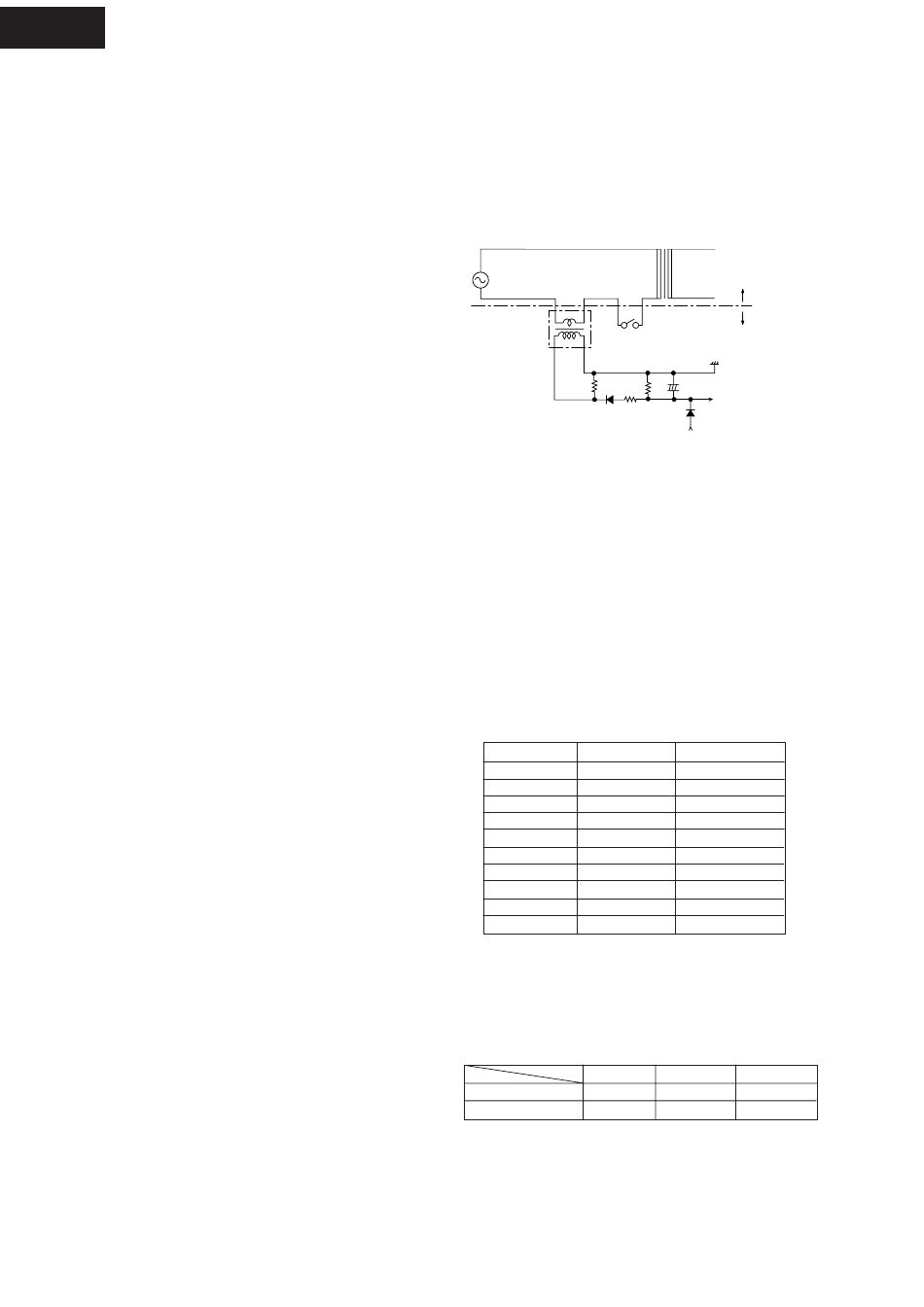

Figure T-1. Circuit de contrôle de la haute tension pour R-23AT
14) Circuit thermique du magnétron
(Détecte l'absence de charge ou le blocage du ventilateur)
C'est un circuit qui sert à transmettre les modifications de la
sortie de la thermistance (thermistance du magnétron) vers CI1.
15) Circuit de détection thermique de la cavité du four
C'est un circuit qui sert à transmettre les modifications de
la sortie de la thermistance (thermistance du four (2))
vers CI1.
2. Unité de touches
L'unité de touches est composée d'une matrice de circuit
dans laquelle, quand une touche est activée, un des
signaux P11, P12, P15, P16 et P17 générés par le LSI, est
transmis au-travers de la touche et renvoyé vers le LSI
comme un signal R0-R3. Ce modèle dispose de 20 tou-
ches mémorisées. Lorsque le four est livré, les touches
programmées 1 à 10 sont réglées comme suit: Fig.1.
Mémoire nº Temps de cuisson Puissance de sortie
1 5 sec.
2 10 sec.
3 20 sec.
4 30 sec.
5 40 sec.
6 50 sec.
7 1 min.
8 1 min.15 sec.
9 1 min.30 sec.
10 2 min.
Ce modèle dispose de touches de double quantité. Lorsque
le four est livré, l'agrandissement "1.8" est pré-réglé dans les
touches de double quantité. Ce modèle dispose d'une touche
de décongélation rapide. Lorsque le four est livré, la fonction
de décongélation rapide est réglée comme suit: fig.2.
1 ERE ETAPE 2 EME ETAPE
PUISSANCE 50%
TEMPS DE DECONGELATION 0,2T+20 sec.
REMARQUE:
L'indicateur "CHECK" va clignoter à la moitié du temps de
décongélation.
18
CIRCUIT A HAUTE
HIGH VOLTAGE CIRCUIT
TENSION SUR LE COTE
MAIN BODY SIDE
DU BOITIER PRINCIPAL
T/C SIDE
COTE T/C
ou
R65 or ou
R66
ou
C61 or C62
IC1
ou
IN3 or
R63 or D63 or
ou ou
PORT IN5
IN5 PORT
D64
R64
Vc
100 %
100 %
100 %
100 %
100 %
100 %
100 %
100 %
100 %
100 %
(Fig. 1)
3 EME ETAPE
30% 20%
0,13T+30 sec. 0,67T-50 sec.
(Fig. 2)
