REMPLACEMENT DES COMPOSANTS ET PROCEDURE DE REGLAGE
REMPLACEMENT DU CORDON D'ALIMENTATION
Dépose
1. EFFECTUER LES VERIFICATIONS 3D.
2. Déposer la vis (1) unique fixant le fil vert/jaune au
support du châssis.
3. Débrancher les conducteurs du cordon d'alimentation du
filtre antiparasites, en se reportant à la figure C-5 (a).
4. Dégager le cordon d'alimentation du boîtier arrière.
5. A présent, le cordon d'alimentation est dégagé.
Oven cavity
Fil vert/
back plate
jaune
Blue wire
Fil marron
Brown wire
Fil bleu

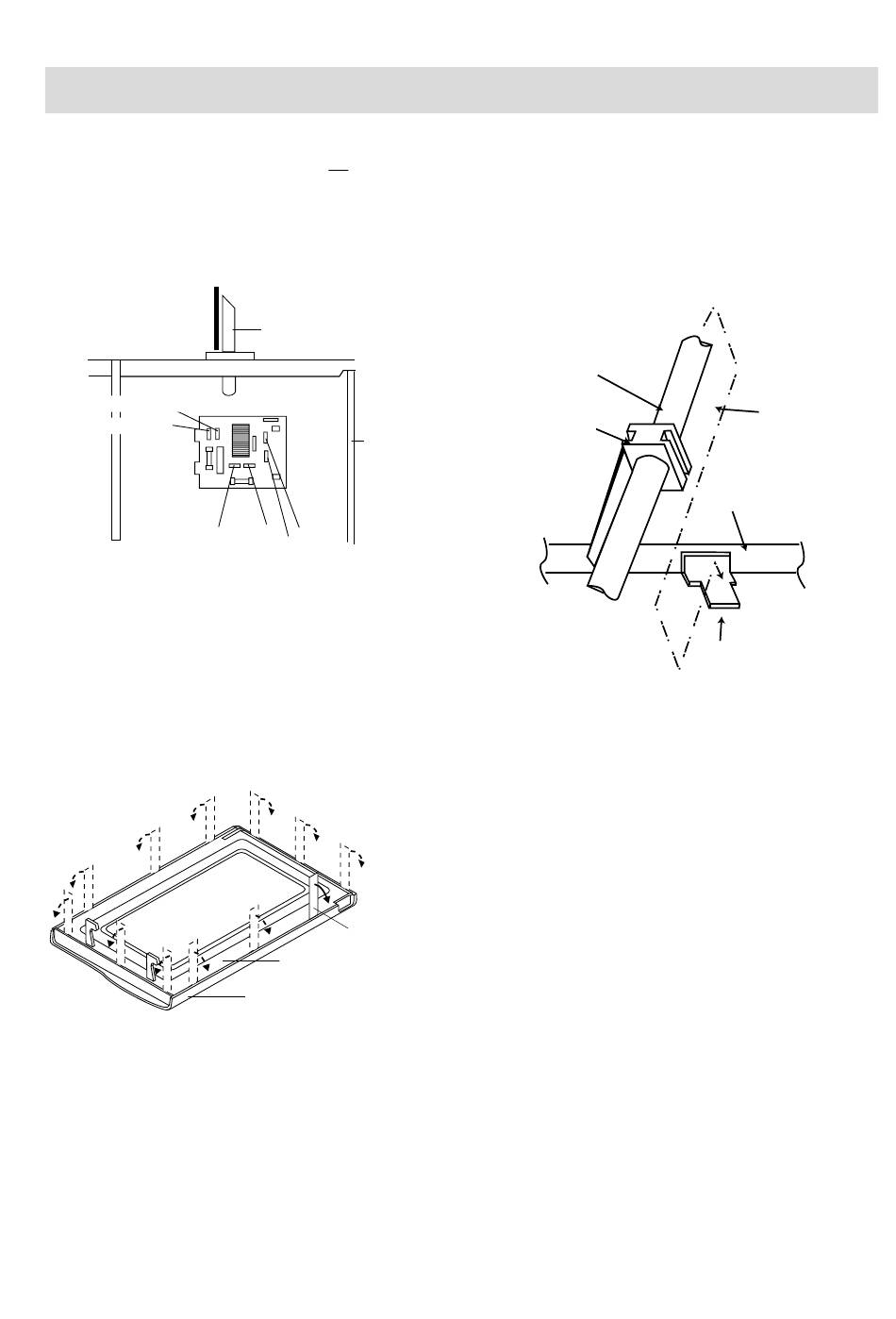

Figure C-5 (a) Remplacement du cordon d'alimentation
REMPLACEMENT DE LA PORTE
Dépose
1. Débrancher le four de l'alimentation.
2. Appuyer sur la touche d'ouverture de la porte et ouvrir
légèrement la porte.
3. Insérer une spatule (largeur d'environ 0,5 mm) dans l'écart
entre le couvercle de maintien et le cadre de la porte
comme indiqué Figure C-7 afin de dégager les pièces.
4. Désolidariser le couvercle de joint du panneau de porte.
5. Maintenant le couvercle de joint est dégagé.
Figure C-7. Démontage de la porte.
6. Soulever la porte vers le haut
7. Maintenant l'ensemble de porte est libéré de la cavité du four.
8. Déposer les quatre (4) vis fixant le panneau de porte au
cadre de porte.
9. Retirer le panneau de la porte des six languettes (6) du cadre
de porte en faisant glisser le panneau de porte vers le haut.
10.Maintenant, le panneau de porte est libre.
11.Faire glisser la tête de loquet vers le haut et la déposer
du cadre de porte avec le ressort de dégagement de
loquet du cadre de porte et de la tête de loquet.
12.Maintenant, la tête de loquet et le ressort de loquet sont libres.
13.Déposer les deux (2) vis fixant les cales de vitre au cadre de
porte.
14.Déposer la cale de vitre du cadre de porte.
Cordon d'alimentation
Power supply cord
Support
Chassis
de Chassis
support
COUTEAU
PUTTY KNIFE
A MASTIQUER
CHOKE COVER
JOINT DE PORTE
DOOR FRAME
CADRE DE PORTE
R-733 -
Réinstallation
1. Insérer la butée de cordon de montage du cordon
d'alimentation dans le trou carré du boîtier arrière, en
se référant à la figure C-5 (b).
2. Installer le fil de mise à la terre du cordon d'alimentation
à la cavité à l'aide d'une (1) vis et serrer la vis.
3. Connecter les fils conducteurs marron et bleu du cordon
d'alimentation au filtre antiparasites correctement, en se
reportant au diagramme schématique.
POWER SUPPLY
MOULAGE DU
PASSE-FIL
CORD
MOULDING
CORD
CORDON
STOPPER
D'ALIMENTATION
Figure C-5 (b) Remplacement du cordon d'alimentation
15. Faire glisser la vitre de porte vers la gauche puis vers le
haut pour dégager les languettes la maintenant.
16. Maintenant, la vitre de porte avant est libre.
REMONTAGE
1. Remonter la vitre de porte avant sur le cadre de porte
comme suit.
a) Insérer le bord supérieur de la vitre de la porte
avant dans les six languettes (6) du cadre de porte.
b) Faire glisser la vitre de la porte avant vers le bas et
insérer le bord inférieur de la vitre de la porte avant
dans les six languettes (6) du cadre de porte.
b) Faire glisser la vitre de la porte avant vers la droite
et insérer le bord droit de la vitre de la porte avant
dans la languette (1) du cadre de porte.
2. Remonter la cale de la vitre sur le cadre de porte comme
suit.
a) Réinstaller la cale de vitre sur le cadre de porte de
façon à ce que les deux trous (2) de la cale de vitre
coïncident avec les deux broches (2) du cadre de
porte.
b) Poser la cale de vitre sur le cadre de porte à l'aide
des deux vis (2).
3. Remonter le ressort de loquet sur la tête de loquet.
Remonter le ressort de loquet sur le cadre de porte.
Remonter la tête de loquet sur le cadre de porte.
4. Remonter le panneau de porte sur la cadre de porte en
fixant les six (6) languettes du cadre de porte aux six (6)
trous du panneau de porte.
5. Fixer le panneau de porte au cadre de porte avec quatre
(4) vis.
23
GROMMET
MOULDING
OVEN CAVITY
PLAQUE ARRIERE
BACK PLATE
DE LA CAVITE DU FOUR
SQUARE HOLE
TROU CARRE
