Sharp R-22AM Manuel D'entretien page 16

R-22AM
R-23AM
R - 2 3 A T
LETTRE
DE PROCEDURE
Température ambiante
Résistance
Si l'instrument de mesure ne donne pas des résultats comparables aux résistances ci-dessus, remplacer la thermistance.
3. EFFECTUER LES VERIFICATIONS 4R.
L TEST DE L'ENROULEMENT DU MOTEUR
EFFECTUER LES VERIFICATIONS 3D.
Débrancher les conducteurs du moteur. En utilisant un ohmmètre, vérifier la résistance entre les deux
bornes.
La résistance du moteur du souffleur d'air devrait être d'environ 52 Ω.
La résistance du moteur de l'agitateur devrait être d' environ 8,8 kΩ.
Si des mesures incorrectes sont obtenues, remplacer le moteur.
EFFECTUER LES VERIFICATIONS 4R.

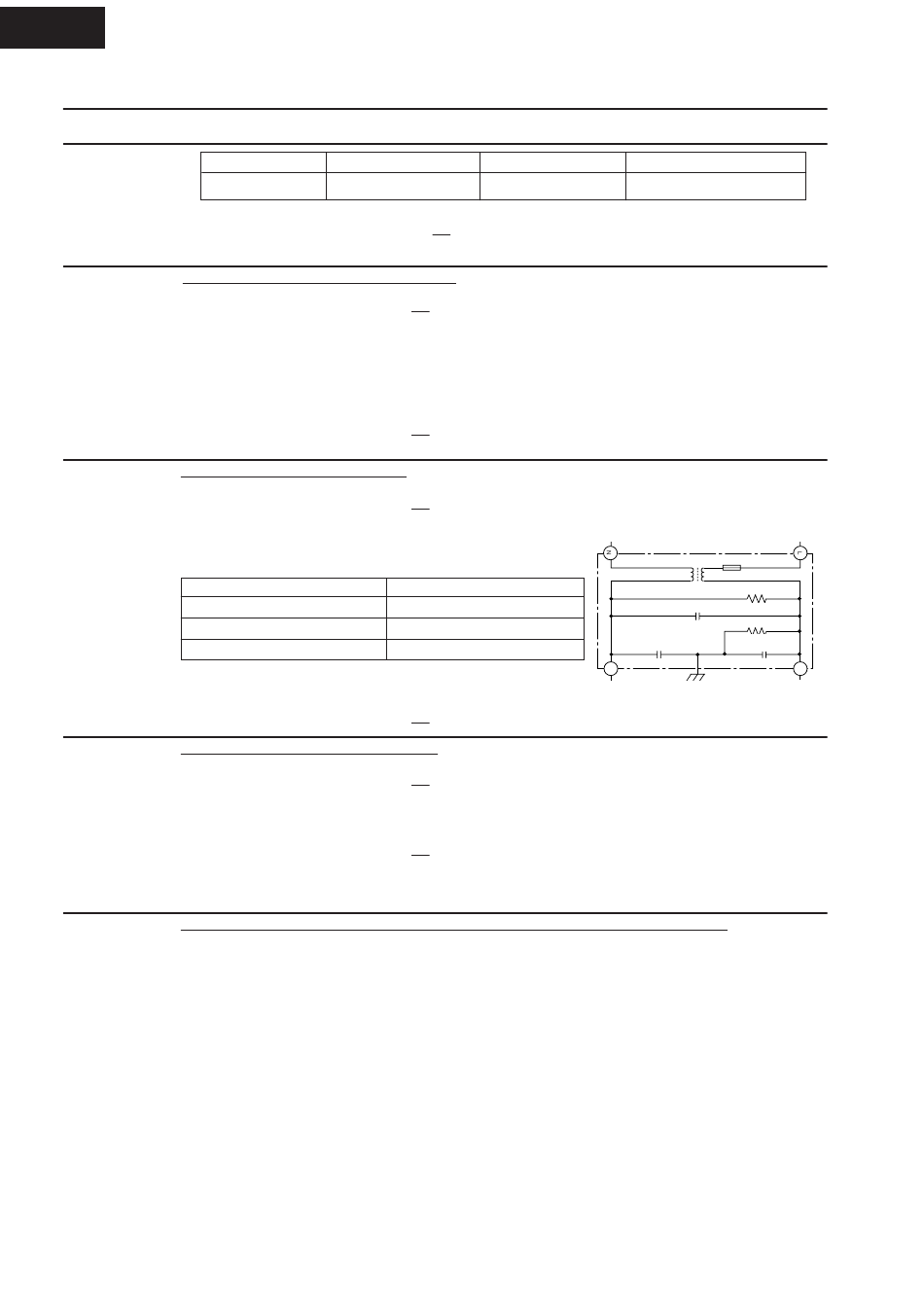

M TEST DU FILTRE ANTI-PARASITE
EFFECTUER LES VERIFICATIONS 3D.
Débrancher les fils des bornes du filtre anti-parasite. A l'aide d'un ohmmètre, vérifier entre les bornes
comme décrit dans le tableau suivant.
POINT DE MESURE
Entre N et L
Entre la borne N et BLANCHE
Entre la borne L et NOIRE
Si des valeurs incorrectes sont obtenues, remplacer l'unité du filtre anti-parasite.
EFFECTUER LES VERIFICATIONS 4R.
N TEST DU FUSIBLE A HAUTE TENSION
EFFECTUER LES VERIFICATIONS 3D.
Si le fusible à haute tension a fondu, c'est qu'il y a pu y avoir un court-circuit dans le redresseur haute tension
ou le magnétron. Les vérifier et remplacer les pièces défectueuses ou réparer le fusible à haute tension.
EFFECTUER LES VERIFICATIONS 4R.
ATTENTION:
O TEST DE L'ENSEMBLE DU PANNEAU DE COMMANDES TACTILES POUR R-23AT
Le panneau des touches de commande contient des circuits à semi-conducteurs de type LSI, CI, etc. Par
conséquent, contrairement aux fours à micro-ondes conventionnels, un entretien correct ne peut pas être
effectué avec seulement un voltmètre et un ohmmètre. Dans ce manuel de réparation, l'ensemble du
panneau de commandes tactiles est divisé en deux parties, Unité de commandes et unité de touches, et
le dépistage des pannes pour les remplacements et défini en fonction des symptômes indiqués.
1. Unité de touches Remarque: Vérifier la connexion du ruban de l'unité de touches avant tout remplacement.
Les symptômes suivants indiquent que l'unité de touches est défectueuse. Remplacer l'unité des
touches.
a) Lorsque les touches sont effleurées, une certaine touche ne produit aucun signal.
b) Lorsque les touches sont effleurées, une touche ne produit parfois aucun signal.
2. Unité de commandes
Les symptômes suivants peuvent indiquer une unité de commande défectueuse. Remplacer l'unité de
commande. Avant de remplacer l'unité de commande, effectuer le test de l'unité de touche (Procédure
P) pour déterminer si l'unité de commande est en panne.
2-1 Problèmes de programmation.
a) Lorsque les touches sont effleurées, un certain groupe de touches ne produit aucun signal.
PROCEDURES DE TEST
TEST DES COMPOSANTS
59°F (15°C)
Approx. 16 kΩ
INDICATION DE L'OHMMETRE
Env. 680 kW
Court-circuit
Court-circuit
Ne remplacer le fusible à haute tension qu'avec une valeur correcte.
14
68°F (20°C) 77°F (25°C)
Approx. 13 kΩ Approx. 11 kΩ
FILTRE ANTI-PARASITE
CONDENSATEUR DE LIGNE CROISEE 0,22 uF / CA 250 V
LINE CROSS CAPACITOR 0.22µF/ AC250V
CONDENSATEUR DE LIGNE
LINE CROSS CAPACITOR
CROISEE 10000 pF / CA 250 V
10000 pF/ AC250V
WHT
NOISE FILTER
F1: POINT DE FAIBLESSE F1 : WEAK POINT
BOBINE DE SUPPRESSION DES PARASITES
NOISE SUPPRESSION COIL
RESISTANCE DE DECHARGE 680 KΩ 1/2 W
DISCHARGE RESISTOR 680 kΩ 1/2W
RESISTANCE DE DECHARGE 10 MΩ 1/2 W
DISCHARGE RESISTOR 10 MΩ 1/2W
CONDENSATEUR DE LIGNE
LINE CROSS CAPACITOR
CROISEE 10000 pF / CA 250 V
10000 pF/ AC250V
BLK
