9.7.2

ajuster le span de la sortie courant

Cette fonction permet d'ajuster la valeur du courant 20 mA émis sur la sortie 4...20 mA.
→ Placer un multimètre dans la boucle de mesure.
spAN
frEqUENc

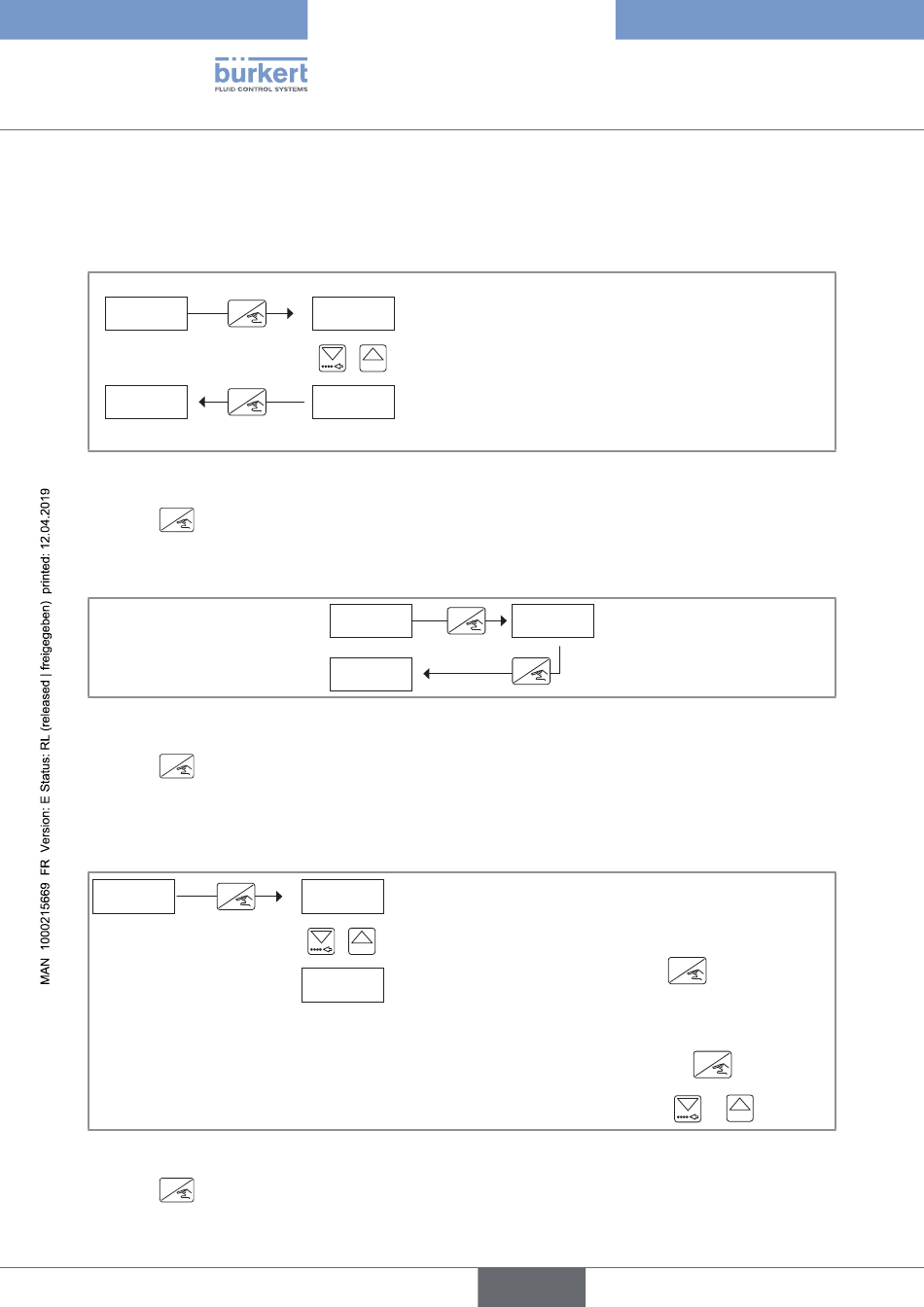

Fig. 70 : Réglage du span
→ Si vous ne voulez modifier aucun autre paramètre, allez au paramètre "FIN" du menu Test et appuyez sur la
ENTER
touche pour sauvegarder vos réglages et revenir au niveau Process.
9.7.3 lire la fréquence de rotation de l'ailette
Fig. 71 : Diagramme du paramètre "FRÉQUENC" du menu Test
→ Si vous ne voulez modifier aucun autre paramètre, allez au paramètre "FIN" du menu Test et appuyez sur la
ENTER
touche pour sauvegarder vos réglages et revenir au niveau Process.
9.7.4 Vérifier le bon comportement des sorties
Ce paramètre permet de simuler un débit afin de vérifier que les sorties réagissent selon le paramétrage effectué.
dEbit
Fig. 72 : Diagramme du paramètre "DÉBIT" du menu Test
→ Si vous ne voulez modifier aucun autre paramètre, allez au paramètre "FIN" du menu Test et appuyez sur la
ENTER
touche pour sauvegarder vos réglages et revenir au niveau Process.
82
ENTER
sp =20.00
0......9
ENTER
sp =19.90
frEqUENc
dEbit
ENTER
00.00L/s
0......9
46.25L/s
→ L'appareil génère un courant de 20 mA.
→ À l'aide d'un multimètre, mesurer le courant sur la sortie
4...20 mA.
→ Saisir la valeur indiquée par le multimètre.
La plage de saisie du span est de 15 à 21,50 mA.
→ Confirmer.
ENTER
195.3 hz
ENTER
→ Saisir la valeur d'un débit, dans l'unité choisie au paramètre
"UNITÉ".
→ Confirmer par un appui sur la touche
sur le paramètre "DEBIT".
→ Vérifier que les sorties réagissent comme souhaité.
→ Pour tester une autre valeur, appuyer sur
→ Pour quitter la simulation, appuyer sur
français
Type 8025 - 8035 - SE35
Réglages et mise en service
ENTER
: l'afficheur revient
ENTER
.
ou .
0......9
