Type 8025 - 8035 - SE35
Câblage électrique
1
▶ Si la sortie courant n'est pas câblée, vérifier que le fil de liaison est en place entre les bornes 5 et 7.

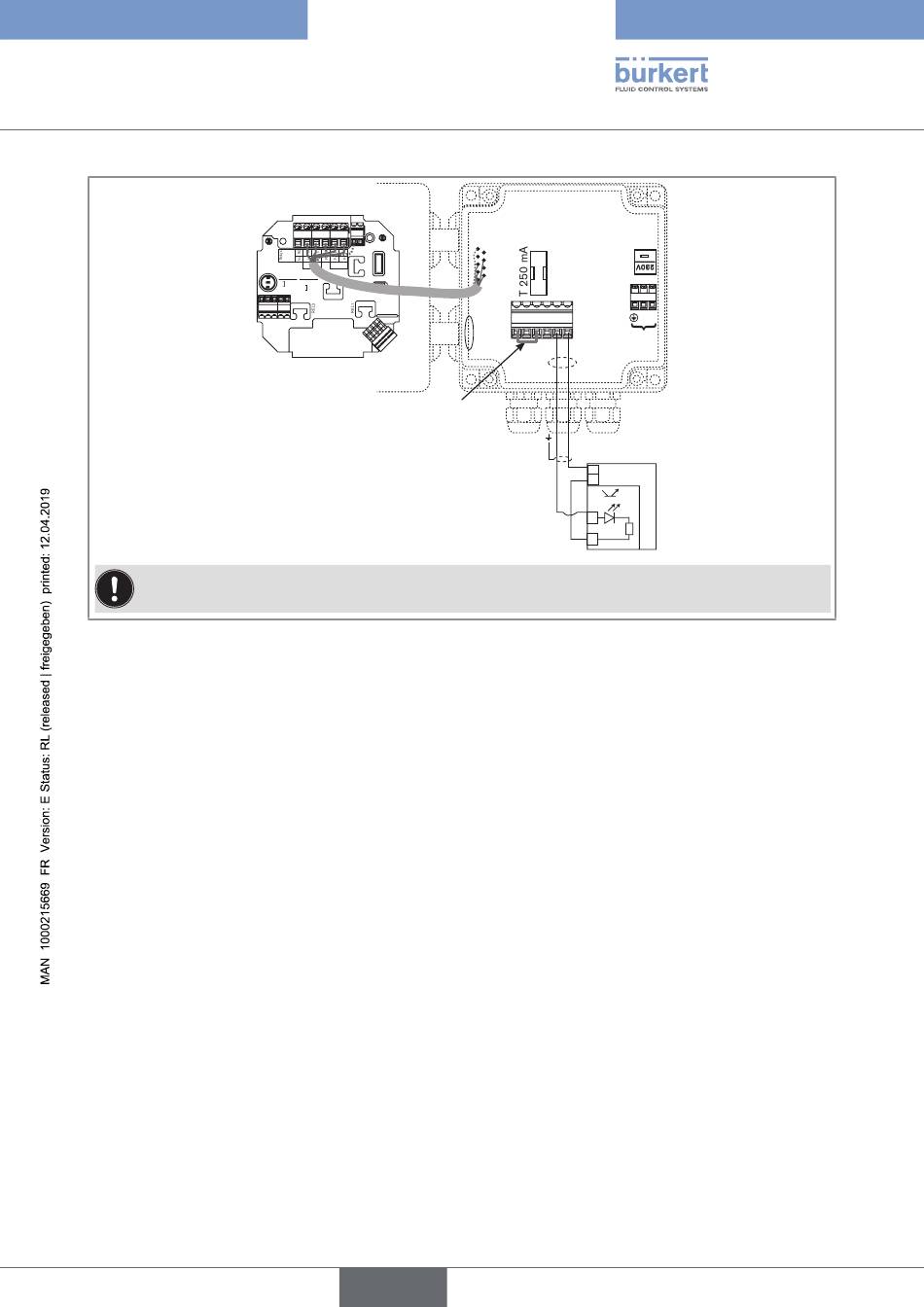

Fig. 49 : Câblage en PNP de la sortie impulsion d'une version murale 115 / 230 V AC, sans relais
PE
Without
With
Supply PULSE
12..36Vdc OUTPUT
COIL SENSOR NPN SENSOR
FLOW SENSOR
1 1 PULSE INPUT
COIL NPN
2 2 -
SUPPLY
3 NC 3 +
4 NC 4 NC
2 3 4 PE
FLOW SENSOR
Fil de liaison
français
L N L N
5 6 7 8 9 10
+
5-36 V DC
-
+
-
