Si la sortie courant est câblée, retirer le fil de liaison entre les bornes Iout et L–.

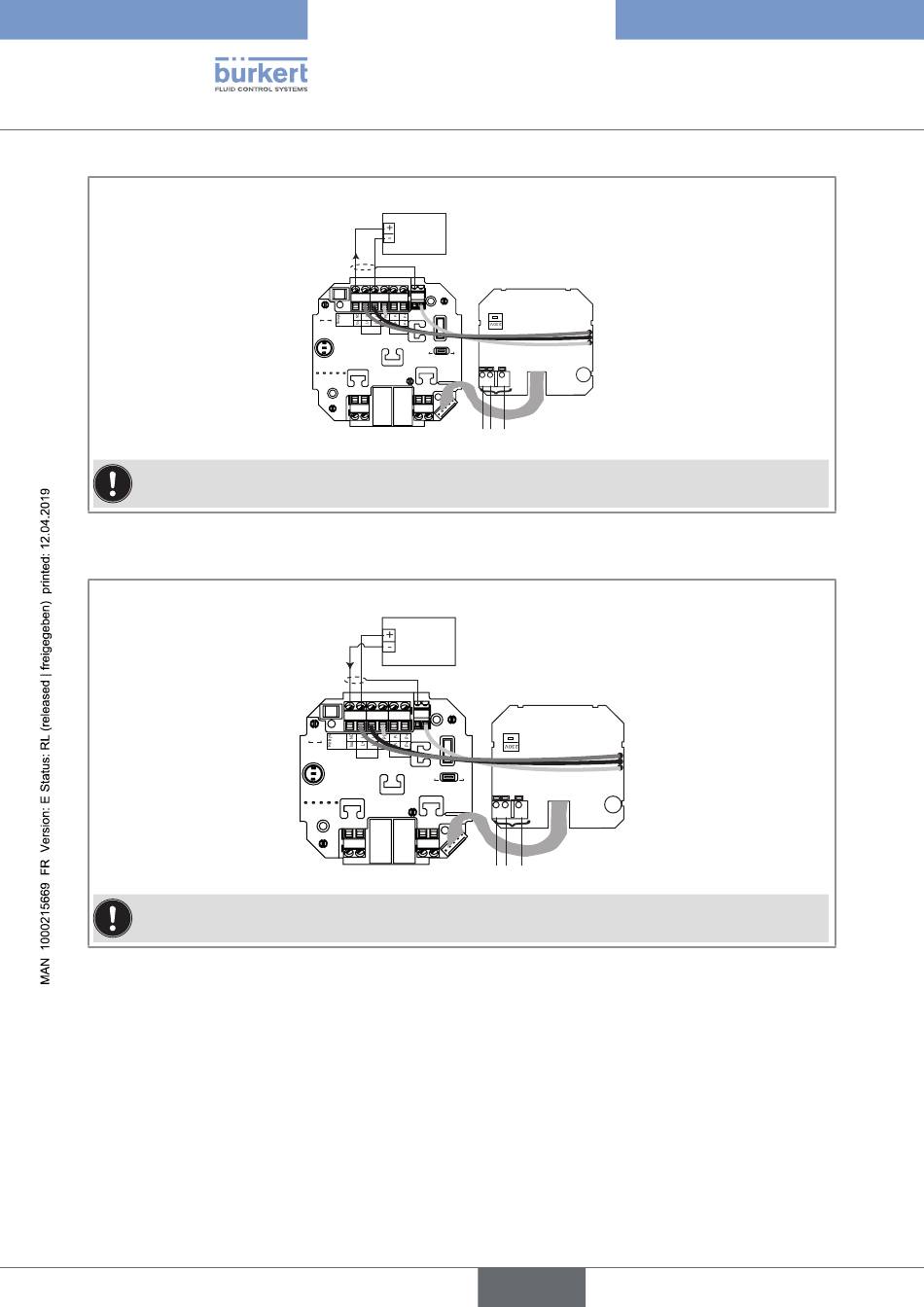

Fig. 35 :
Câblage en source de la sortie courant d'une version 115/230 V AC, avec relais, avec presse-étoupes
Si la sortie courant est câblée, retirer le fil de liaison entre les bornes Iout et L–.
Fig. 36 :
Câblage en puits de la sortie courant d'une version 115/230 V AC, avec relais, avec presse-étoupes
56
Entrée 4...20 mA d'un
instrument externe
PE
Without
SOURCE SINK
With
Supply
PULSE
12..36Vdc
OUTPUT
FLOW SENSOR
COIL
NPN
Alimentation 115/230 V AC
Entrée 4...20 mA d'un
instrument externe
PE
Without
SOURCE SINK
With
Supply
PULSE
12..36Vdc
OUTPUT
FLOW SENSOR
COIL
NPN
Alimentation 115/230 V AC
Type 8025 - 8035 - SE35
Câblage électrique
T 125 mA
L
N
PE
T 125 mA
L
N
PE
français
