Type 8025 - 8035 - SE35
Câblage électrique
Entrée 4...20 mA d'un
instrument externe
Si la sortie courant est câblée, retirer le fil de liaison entre les bornes 5 et 7.

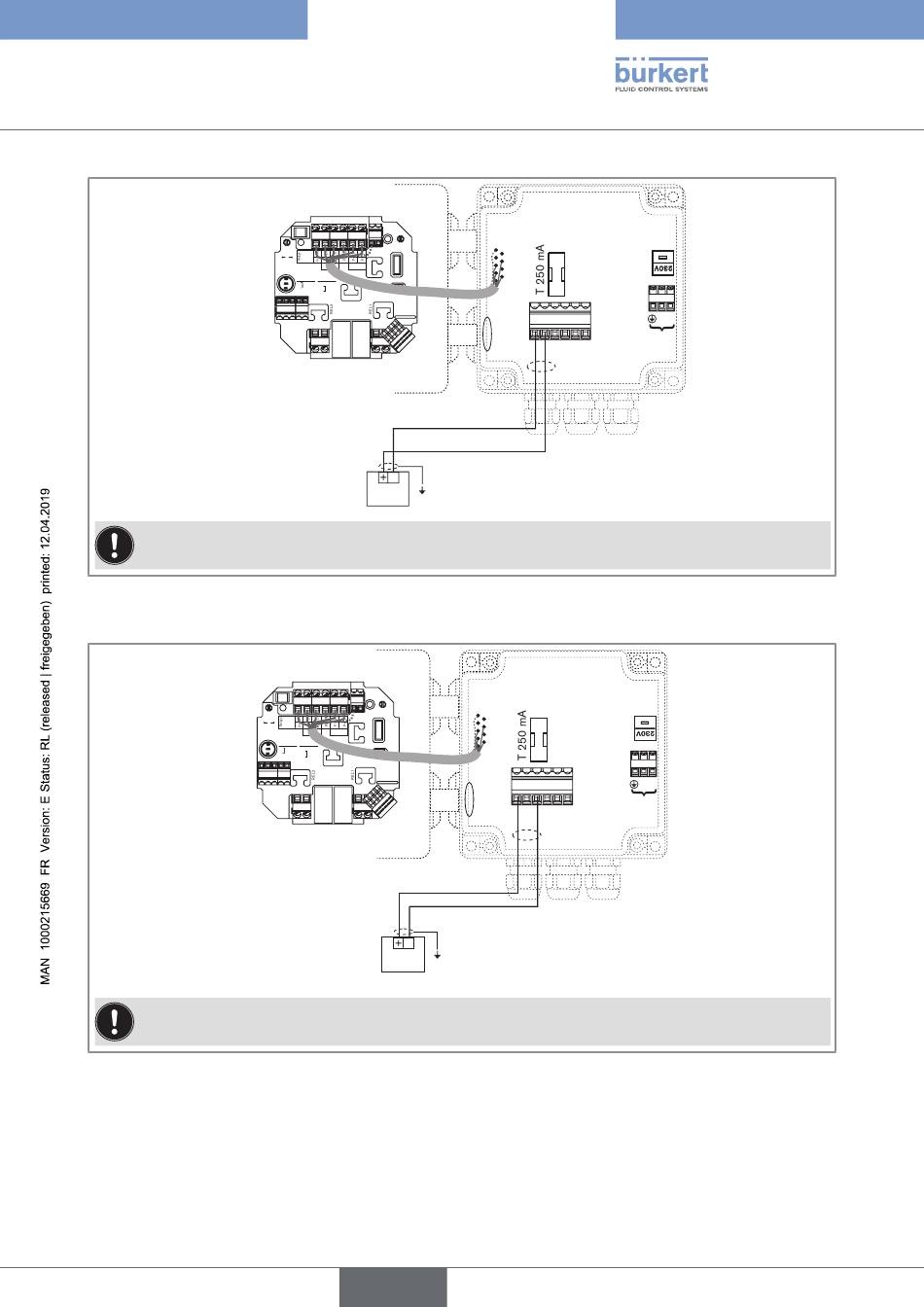

Fig. 51 : Câblage en puits de la sortie courant d'une version murale, 115/230 V AC, avec relais
SOURCE SINK
1
Si la sortie courant est câblée, retirer le fil de liaison entre les bornes 5 et 7.
Fig. 52 : Câblage en source de la sortie courant d'une version murale, 115/230 V AC, avec relais
PE
CURRENT
Without
SOURCE SINK
With
Supply PULSE
12..36Vdc OUTPUT
COIL SENSOR NPN SENSOR
FLOW SENSOR
1 1 PULSE INPUT
COIL NPN
2 2 -
SUPPLY
3 NC 3 +
4 NC 4 NC
1 2 3 4 PE
3A/230VAC
FLOW SENSOR
-
PE
CURRENT
Without
With
Supply PULSE
12..36Vdc OUTPUT
COIL SENSOR NPN SENSOR
FLOW SENSOR
1 1 PULSE INPUT
COIL NPN
2 2 -
SUPPLY
3 NC 3 +
4 NC 4 NC
2 3 4 PE
3A/230VAC
FLOW SENSOR
-
Entrée 4...20 mA d'un
instrument externe
français
