(*) Si une mise à la terre directe est impossible, brancher un condensateur de 100 nF / 50 V entre la borne négative de l'alimentation et la terre.

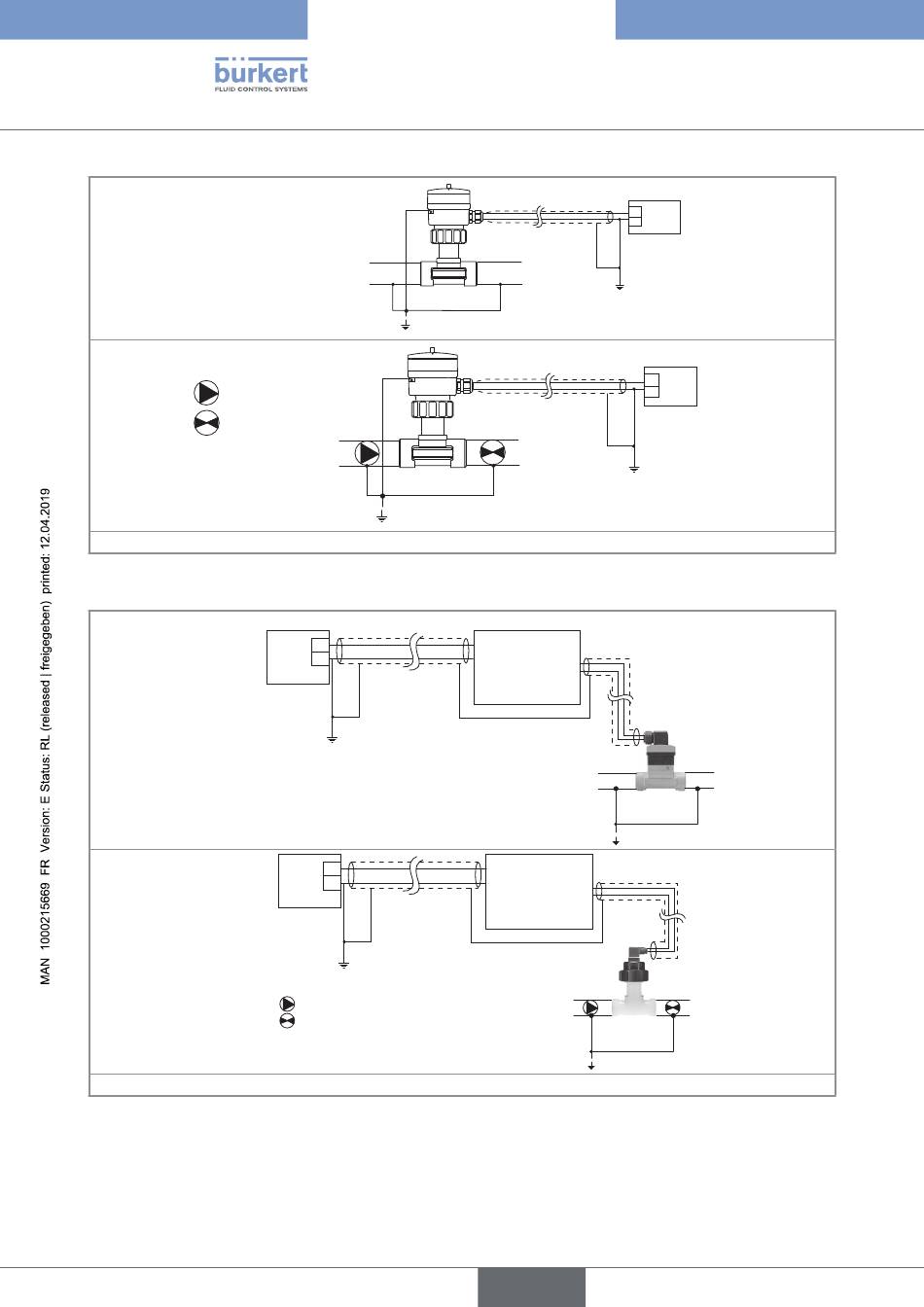

Fig. 14 :
Débitmètre 8025 en version compacte, débitmètre 8035 et transmetteur de débit SE35, schémas de principe
d'une équipotentialité avec conduites en métal ou en plastique
(*) Si une mise à la terre directe est impossible, brancher un condensateur de 100 nF / 50 V entre la borne négative de l'alimentation et la terre.
Fig. 15 :
Transmetteur de débit 8025 en version murale ou encastrable, schémas de principe d'une équipotentialité
avec conduites en métal ou en plastique
44
Conduites métalliques
Vanne, pompe, ... (ou
anneaux de terre, non
livrés, insérés à l'intérieur
de la conduite)
Conduites plastiques
Alimentation
+
-
(*)
+
-
Alimentation
(*)
Vanne, pompe, ... (ou
anneaux de terre, non
livrés, insérés à l'intérieur
de la conduite)
Type 8025 - 8035 - SE35
Câblage électrique
12-36 V DC
+
-
(*)
8025
mural ou
encastrable
Conduites métalliques
8025
mural ou
encastrable
8020
Conduites plastiques
français
Alimentation
12-36 V DC
+
-
Alimentation
(*)
8030
