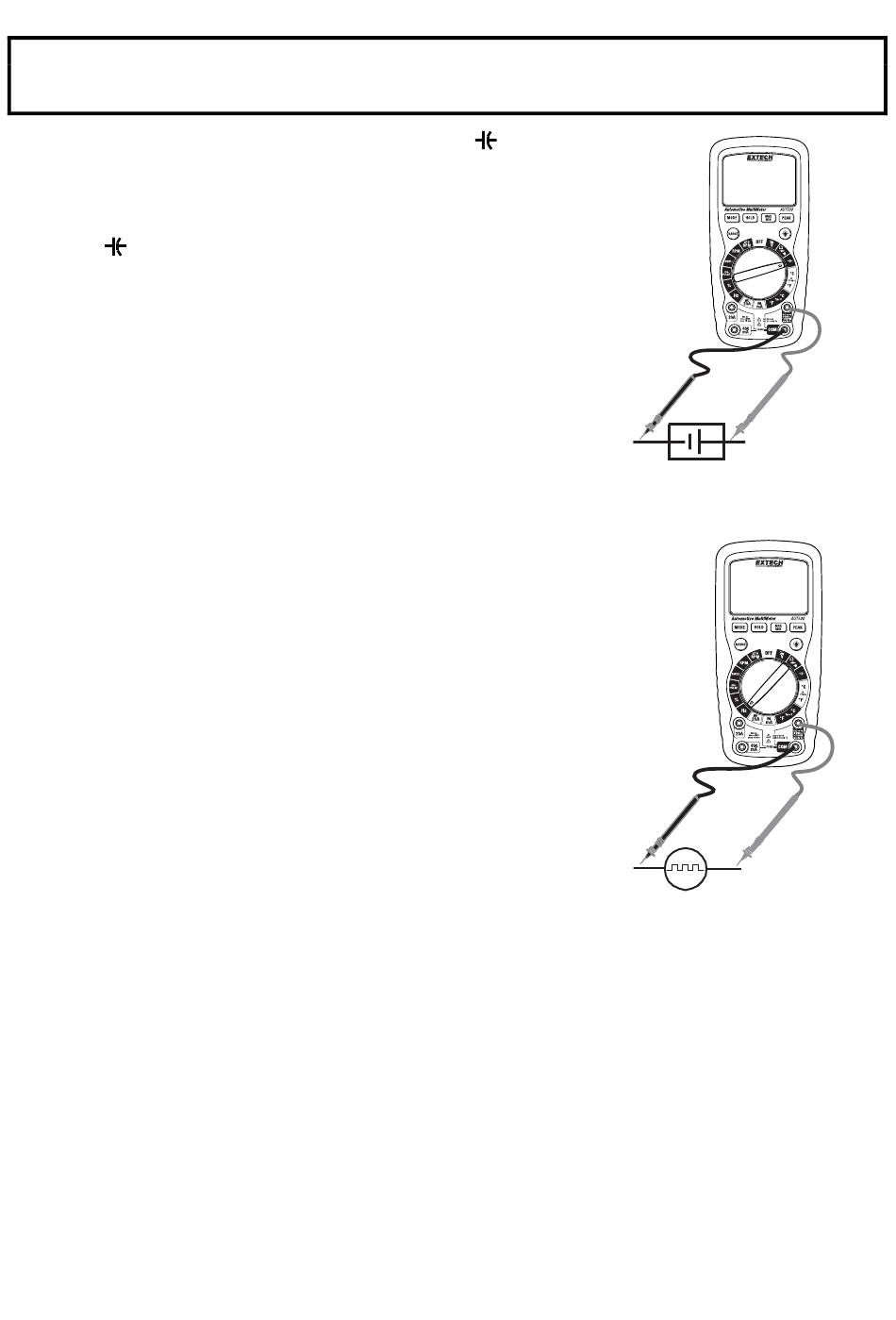

MESURES DE LA CAPACITÉ
AVERTISSEMENT : Pour éviter tout risque d'électrocution, coupez l'alimentation de l'appareil
testé, puis déchargez tous les condensateurs avant de prendre des mesures de capacité. Retirez
les piles, puis débranchez les cordons d'alimentation.
1. Positionnez le commutateur rotatif de fonctions sur
2. Insérez la fiche banane du fil d'essai noir dans la prise négative
(COM).
Insérez la fiche banane du fil d'essai rouge dans la prise
positive .
3. Mettez les fils d'essai en contact avec le condensateur à tester.
4. Lisez la valeur de capacité qui s'affiche sur l'écran. (Remarque : le
graphique à barres est inactif en mode Capacité).
MESURES DE LA FRÉQUENCE
1. Positionnez le commutateur rotatif de fonctions « Hz ».
2. Insérez la fiche banane du fil d'essai noir dans la prise négative
COM et la fiche banane du fil d'essai rouge dans la prise positive
Hz.
3. Mettez les embouts des fils de la sonde d'essai en contact avec
le circuit testé.
4. Lisez la fréquence qui s'affiche sur l'écran.
% DE CYCLE DE SERVICE
1. Positionnez le commutateur rotatif de fonctions sur %.
2. Insérez la fiche banane du fil d'essai noir dans la prise négative COM et la fiche banane du fil d'es
sai rouge dans la prise positive %.
3. Pour les options de déclenchement, appuyez un court instant sur la touche RANGE pour sélection
ner TRIG + ou TRIG – sur l'écran.
4. Mettez les embouts de la sonde d'essai en contact avec le circuit testé (fil noir à la masse et fil rou
ge au point positif du circuit).
5. Lisez le % de cycle de service qui s'affiche à l'écran.
Une application automobile courante du cycle de service consiste en une bobine de commande de mé
lange. L'appareil peut afficher le pourcentage de temps mis par le piston de la bobine en position ferm
ée (cycle de service bas) pendant un cycle.
.
11 AUT500-EU-FR v1.0 5/13
