Sommaire des Matières pour Extech Instruments EX210

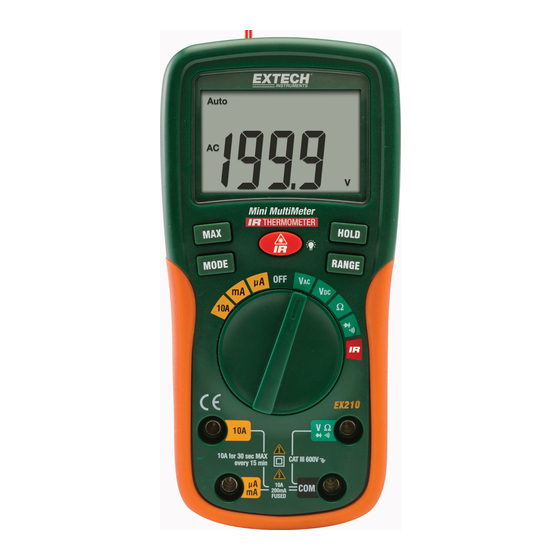

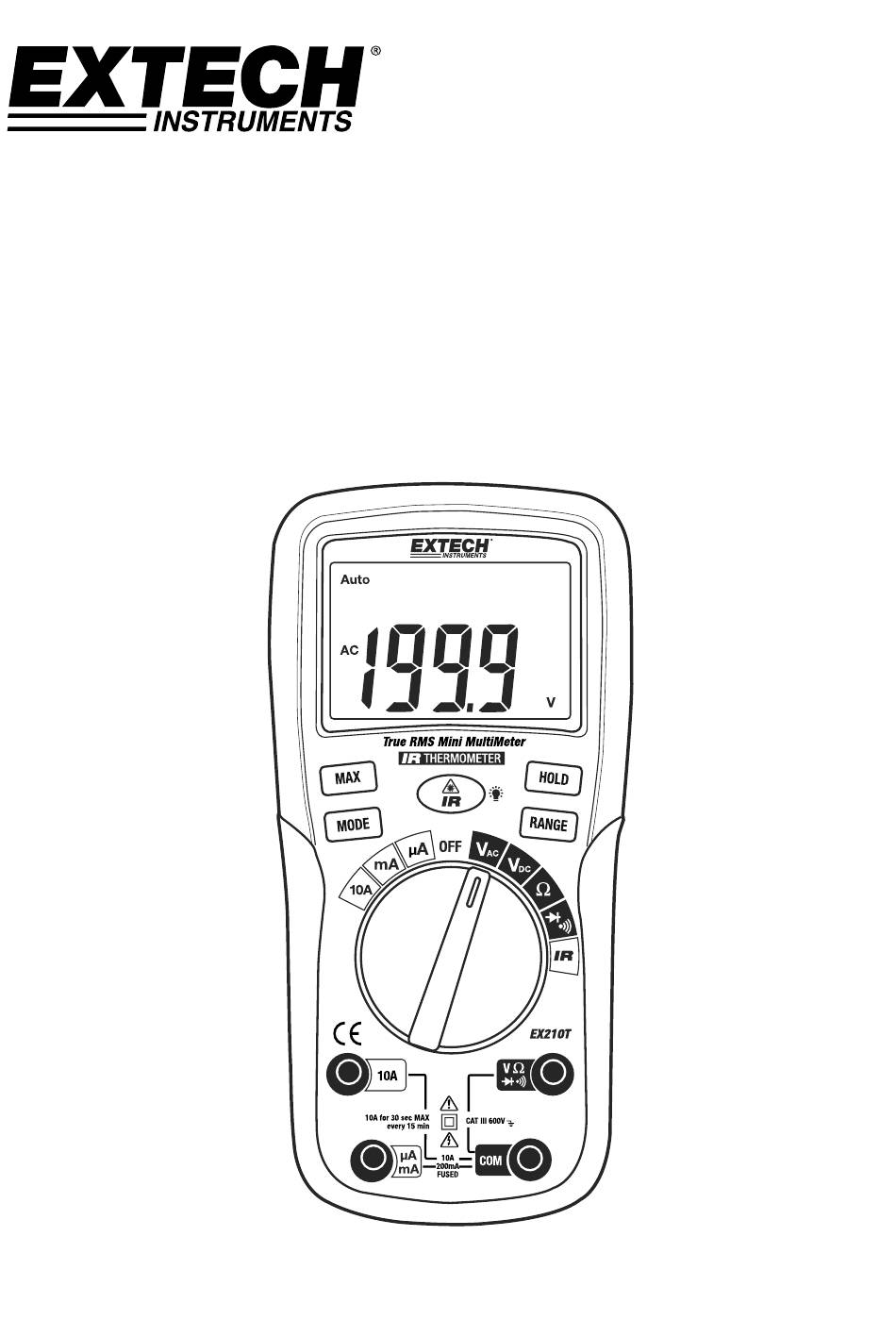

- Page 1 Manuel d’utilisation Multimètre avec thermomètre infrarouge Extech EX210 et EX210T (True RMS)
- Page 2 Introduction Merci d’avoir choisi le Multimètre à sélection automatique de gamme EX210 et EX210T. Cet appareil mesure les tensions AC/DC, le courant AC/DC, la résistance, le test de diodes et la continuité ainsi que la température sans contact par infrarouge. Une utilisation et un entretien adéquat de cet appareil vous permettront de l'utiliser plusieurs années d'utilisation en toute fiabilité.
-
Page 3: Catégorie De Surtension I
CATEGORIE D’INSTALLATION POUR LA SURTENSION CONFORME AUX NORMES IEC1010 CATÉGORIE DE SURTENSION I Les équipements de la CATEGORIE DE SURTENSION I sont destinés à être raccordés à des circuits sur lesquels les mesures sont effectuées afin de limiter à un niveau faible approprié les surtensions transitoires. -
Page 4: Instructions De Securite
INSTRUCTIONS DE SECURITE Cet appareil a été conçu pour fonctionner en toute sécurité, mais il doit être utilisé avec précaution. Les règles énumérées ci-dessous doivent être suivies avec précaution afin d’assurer une utilisation en toute sécurité. N’appliquez JAMAIS à l’appareil une tension ou un courant supérieur aux valeurs maximales spécifiées : Limites de protection d'entrée Fonction... -
Page 5: Commandes Et Prises
Commandes et prises Thermomètre infrarouge Pointeur laser Ecran LCD de 2 000 comptes Bouton MAX Bouton MODE Commutateur FUNCTION (de fonctions) Prises d’entrée mA, µA et 10 A Bouton IR Thermometer (Thermomètre infrarouge) Bouton HOLD (Maintien) 10. Bouton RANGE (Gamme) 11. -
Page 6: Mesures De Tension Ac/Dc
Instructions d'utilisation AVERTISSEMENT : Risques d’électrocution. Circuits à haute tension, les mesures AC et DC sont très dangereuses. Soyez extrêmement vigilant lors des prises de mesure. 1. Veillez TOUJOURS à placer le commutateur de fonctions sur OFF lorsque vous n’utilisez pas l’appareil. -
Page 7: Verification De La Continuite
MESURES DE LA RESISTANCE AVERTISSEMENT: Afin d’éviter tout risque d’électrocution, veillez à couper l’alimentation de l’unité testée et à libérer tous les condensateurs avant d’effectuer toute mesure de résistance. Retirez les piles et débranchez les câbles d’alimentation. 1. Positionnez le commutateur de fonctions sur Ω. 2. -
Page 8: Mesures De La Temperature Sans Contact Par Infrarouge
MESURES DE LA TEMPERATURE SANS CONTACT PAR INFRAROUGE Positionnez le commutateur de fonctions sur IR. L'affichage de la température à quatre chiffres du coin supérieur droit apparaîtra. Appuyez sur le bouton MODE pour sélectionner °F ou °C. Dirigez le capteur infrarouge (sur la partie supérieure de l'appareil) vers la surface à mesurer. Appuyez et maintenez enfoncé... -
Page 9: Selection De Gamme Automatique/Manuelle
SELECTION DE GAMME AUTOMATIQUE/MANUELLE Lorsque vous mettez l’appareil sous tension pour la première fois, celui-ci passe automatiquement en mode de sélection automatique de gamme. Ce mode permet de sélectionner automatiquement la gamme de mesures la plus adaptée à la mesure en cours. Il représente par ailleurs généralement le meilleur mode pour la plupart des mesures. -
Page 10: Entretien
Entretien AVERTISSEMENT : Afin de prévenir tout risque d’électrocution, déconnectez les fils d’essai de toute source d’alimentation avant de retirer le couvercle arrière, ou les couvercles de la batterie ou du fusible. AVERTISSEMENT: Afin d'éviter tout risque d’électrocution, veillez à ne pas utiliser l’appareil tant que les couvercles de la pile et du fusible ne sont pas bien fermés. -
Page 11: Caractéristiques
Caractéristiques Fonction Gamme Résolution Précision Tension DC 200 mV 0.1 mV (0,8% + 6 chiffres) 0,001 V (0,5% + 2 chiffres) 20 V 0,01 V 200 V 0,1 V (0,8% + 2 chiffres) 600 V Tension AC 200 mV 0.1 mV (50/60 Hz) 0,001 V Valeur efficace... - Page 12 Boîtier Double moulage Test de diode Courant de test de 0,9 mA maximal, tension de circuit ouvert de 2,8 V DC typique Seuil de 20 à 50 , courant de test <1,5 mA Continuité Impédance d’entrée 10 MΩ VDC/VAC Réponse CA Valeur efficace vraie (EX210T uniquement) Largeur de bande ACV 40 Hz à...
