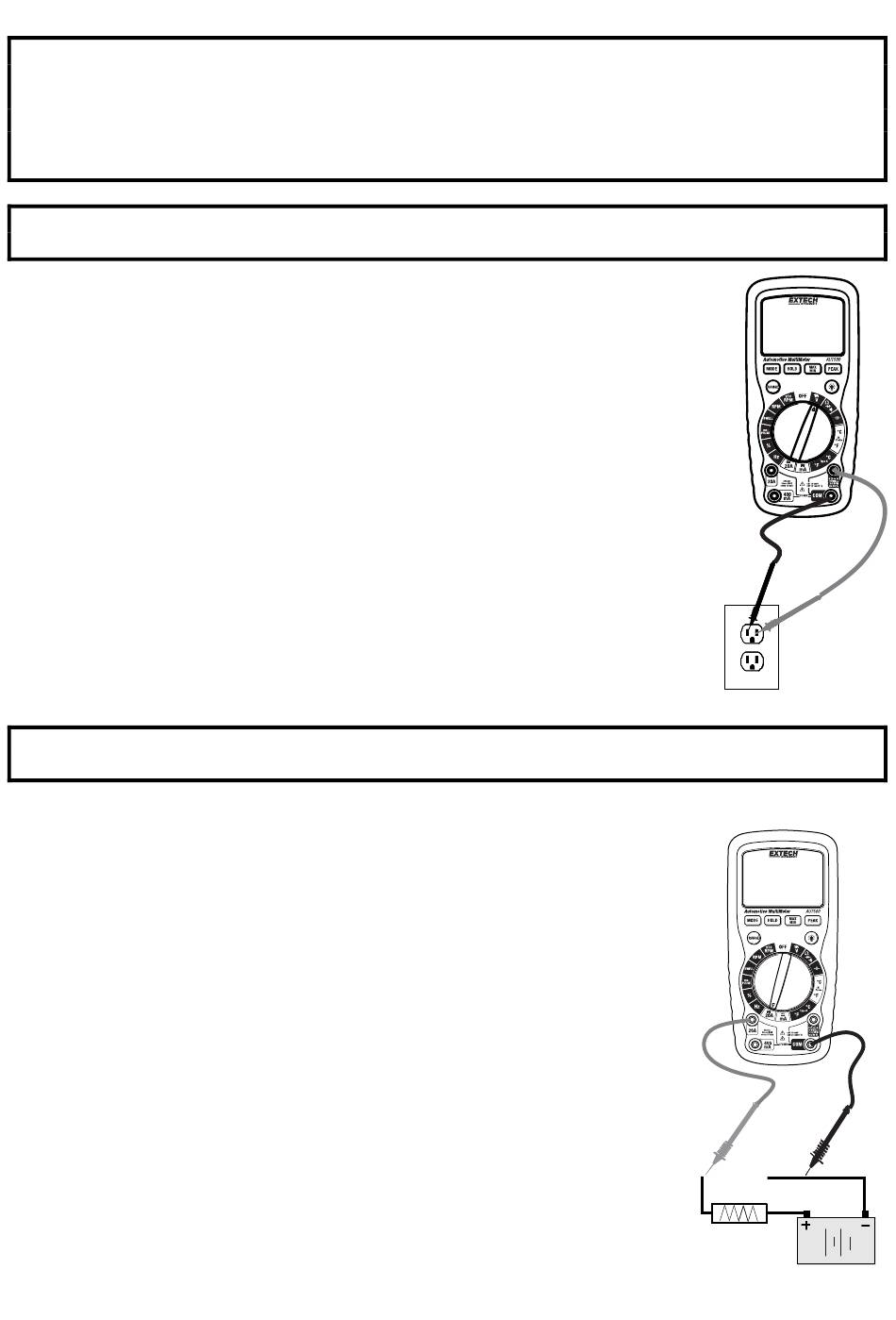

MESURES DE TENSIONS AC
AVERTISSEMENT : Risques d'électrocution. Les embouts de la sonde peuvent ne pas être assez
longs pour entrer en contact avec les parties sous tension à l'intérieur de certaines prises de
courant de 240 V pour certains appareils, car les contacts sont enfoncés profondément dans les
prises. En conséquence, la lecture peut donc indiquer 0 volts alors que la prise de courant est
sous tension. Assurez-vous que les embouts de la sonde touchent les points de contact en métal
situés dans la prise avant d'en conclure que la prise n'est pas sous tension.
ATTENTION : Ne mesurez pas les tensions CA Si un moteur sur le circuit est mis sous ou hors
tension. Des fortes surtensions pourraient se produire et risquer d'endommager l'appareil.
1. Positionnez le commutateur de fonctions sur « V ».
2. Appuyez sur la touche MODE pour afficher « AC » sur l'écran.
3. Insérez la fiche banane du fil d'essai noir dans la prise d'entrée négative
« COM ».
Insérez la fiche banane du fils d'essai rouge dans la prise positive « V ».
4. Mettez l'embout de la sonde d'essai noire en contact avec le côté neutre du
circuit.
Mettez l'embout de la sonde d'essai rouge en contact avec le côté « sous
tension » du circuit.
5. Lisez la tension qui s'affiche sur l'écran sous forme de chiffres numériques et
sous forme de représentation à graphique à barres.
MESURES DE COURANT DC
ATTENTION : Ne mesurez pas de courant 20 A pendant plus de 30 secondes. Le dépassement
de 30 secondes risque d'endommager l'appareil et/ou les fils d'essai.
1. Insérez la fiche banane du fil d'essai noir dans la prise d'entrée négative « COM ».
2. Pour des mesures de courant atteignant 400 mA DC, positionnez le
commutateur de fonctions sur mA, puis insérez la fiche banane du fil
d'essai rouge dans la prise 400mA.
3. Pour mesurer des courants atteignant 20 A DC, positionnez le
commutateur de fonctions sur la gamme 20A, puis insérez la fiche banane
du fil d'essai rouge dans la prise 20A.
4. Appuyez sur le bouton MODE pour afficher « DC » sur l'écran.
5. Coupez l'alimentation du circuit testé, puis ouvrez le circuit pour mesurer
le courant à l'endroit souhaité.
6. Mettez l'embout de la sonde d'essai noire en contact avec le côté négatif
du circuit.
Mettez l'embout de la sonde d'essai rouge en contact avec le côté positif
du circuit.
7. Mettez le circuit sous tension.
8. Lisez le courant qui s'affiche sur l'écran sous forme de chiffres
numériques et sous forme de représentation à graphique à barres.
8
AUT500-EU-FR v1.0 5/13
