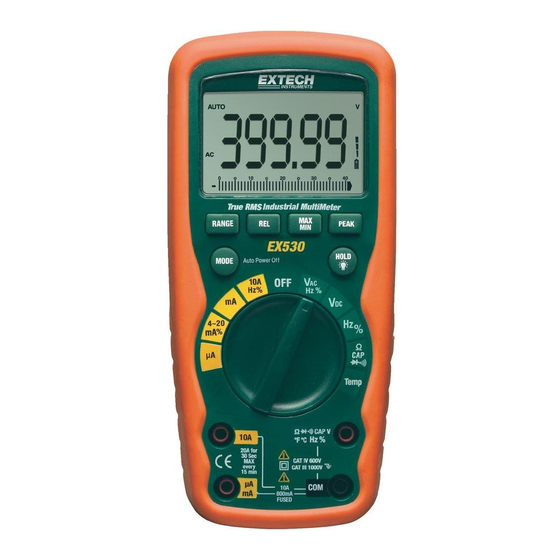

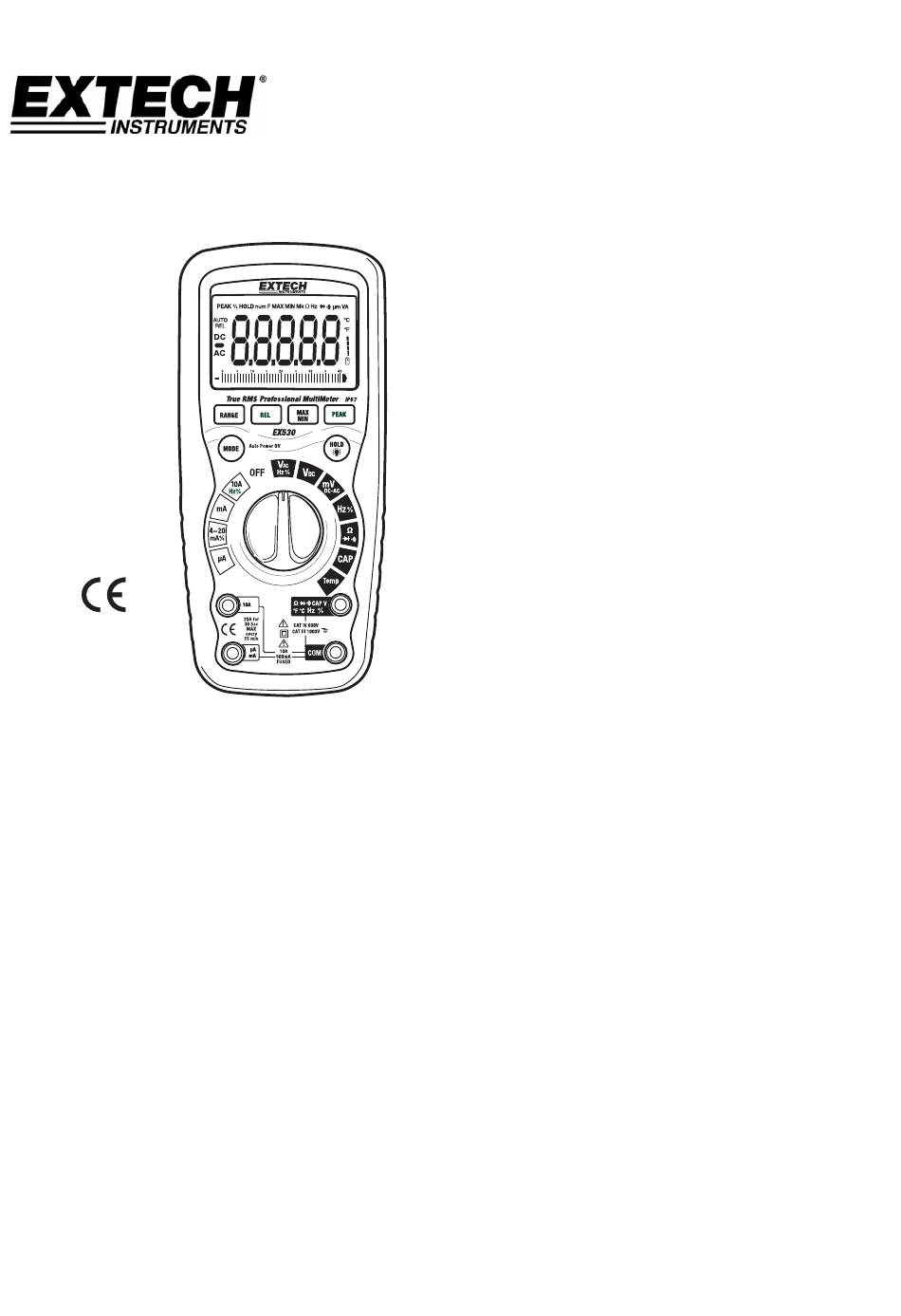

- Page 1 Guide d’utilisation Multi compteur industriel True RMS Extech EX530...
- Page 2 Introduction Félicitations d’avoir acheté le Multi compteur Extech EX530 Vrai RMS gamme automatique. Ce compteur mesure la tension CA/CD, le courant CA/CD, la résistance, la capacitance, la fréquence (électrique & électronique), disponibilité opérationnelle, test diode, la continuité plus la température thermocouple. De conception robuste, pour une utilisation intense. Une utilisation et un entretien correct de ce compteur fourniront de nombreuses années de...
-
Page 3: Avertissements
• Des piles usagées ou endommagées peuvent causer une cautérisation au contact de la peau. Pour cela, toujours utiliser des gants appropriés dans de tels cas. • Vérifier que les piles ne sont pas court-circuitées. Ne pas jeter les piles dans le feu. EX530-EU_FR V3.4 1/08... -
Page 4: Instructions De Securite
Ne JAMAIS utiliser le compteur à moins que le couvercle et la batterie et le couvercle à fusible soient mis en place et fixés de façon sûre. Si l’équipement est utilisé de manière non spécifiée par le fabricant, la protection fournie par l’équipement peut être détériorée. EX530-EU_FR V3.4 1/08... - Page 5 Farads (capacitance) Méga (10 ) (ohms) Ω Ohms PEAK Maintien du PEAK Hertz (fréquence) Voltes Pourcentage (ratio obligatoire) Relatif Courant alternatif AUTO Gamme automatique Courant direct HOLD Affichage maintenu ºF Degrés Fahrenheit Ohms ºC Degrés centigrades Maximum Minimum EX530-EU_FR V3.4 1/08...
-
Page 6: Mesures De La Tension Cd
5. Pressez le bouton MODE pour indiquer « Hz ». 6. Lire la fréquence sur l’écran. 7. Pressez le bouton MODE encore pour indiquer « % ». 8. Lire le % de la disponibilité opérationnelle sur l’écran. EX530-EU_FR V3.4 1/08... -
Page 7: Mesures De Tension Millivolt Cc Et Ca
7. Touchez l’embout noir de la borne sur le côté négatif du circuit. Touchez l’embout noir de la borne sur le côté positif du circuit. 8. Appliquer le courant dans le circuit. 9. Lire le courant sur l’écran. EX530-EU_FR V3.4 1/08... - Page 8 4. Touchez les embouts de la borne test du circuit ou du composant testé. Il est préférable de déconnecter un côté du circuit testé ainsi le reste du circuit n’interférera pas avec la lecture de la résistance. 5. Lisez la résistance sur l’écran. EX530-EU_FR V3.4 1/08...
-
Page 9: Verification De La Continuite
4. Touchez les bornes test sur la diode testée. La tension suivante indiquera typiquement de 0.400 à 0.700 V. La tension inverse indiquera «OL». De courts appareils indiqueront près de 0 V et un appareil ouvert indiquera «OL» dans les deux polarités. EX530-EU_FR V3.4 1/08... -
Page 10: Mesures De La Frequence/Disponibilite Operationnelle (Electronique)
3. Touchez les embouts de la borne test sur le circuit testé. 4. Lire la fréquence sur l’écran. 5. Pressez le bouton MODE encore afin d’indiquer « % ». 6. Lire le % de la disponibilité opérationnelle sur l’écran. EX530-EU_FR V3.4 1/08... -
Page 11: Selection De La Gamme Automatique-Manuel
2. Pressez le bouton REL pour stocker la lecture (l’indicateur REL apparaîtra sur l’écran.) 3. L’écran n’indiquera pas maintenant la différence entre la valeur stockée et les mesures subséquentes. 4. Pressez le bouton REL pour sortir du mode relatif. EX530-EU_FR V3.4 1/08... - Page 12 Le compteur s’éteindra automatiquement après 15 minutes d’inactivité. Pour arrêter la fonction arrêt automatique, maintenez le bouton MODE et enclenchez le compteur. “APO d” apparaîtra sur l’écran. Eteignez le compteur et rallumez-le pour retrouver la fonction arrêt automatique. EX530-EU_FR V3.4 1/08...
-
Page 13: Utiliser Uniquement Des Batteries Fraiches De La Taille Et Du Type
/ accumulateurs sont vendus ! Enlèvement Suivez les stipulations légales valables dans le respect du ramassage des ordures de votre appareil à la fin de son cycle de vie. EX530-EU_FR V3.4 1/08... -
Page 14: Remplacement Des Fusibles
7. Remplacez et sécurisez le couvercle arrière, la batterie et le couvercle à batterie. ATTENTION: Pour éviter un choc électrique, ne pas utiliser votre compteur jusqu’à ce que le couvercle à fusible soit en place et fixé correctement. EX530-EU_FR V3.4 1/08... -
Page 15: Spécifications
(20A: 30 sec max avec précision réduite) Toutes les gamme de tension CA sont spécifiées de 5% de gamme jusqu’à 100% de gamme. REMARQUE: La précision se situe de 65°F à 83°F (de 18°C à 28°C) et moins que 75% RH. EX530-EU_FR V3.4 1/08... - Page 16 Remarques: Les spécifications de la précision consistent en deux éléments : • (% lu) - Ceci est la précision de la mesure du circuit. • (+ digits) - Ceci est la précision de l’analogue du convertisseur digital. EX530-EU_FR V3.4 1/08...
- Page 17 La marque UL n’indique pas que ce produit a été évalué pour la précision de ces lectures. Copyright © 2008 Extech Instruments Corporation. Tout droits réservés incluant le droit de reproduction du tout ou d’une partie sous quelque forme. www.extech.com...
