RÉGLAGE DE LA FORCE DE BLOCAGE DES ROUES
Pour régler la force de verrouillage de la roue (consulter la Figure 55) :
1.
Retirer la vis à 6 pans creux du centre de la pédale de blocage. Les blocages de roue sont assemblés en usine
avec la pédale réglée à la force de blocage minimum. Le repère de la pédale (A) est aligné sur le repère du
manchon octogonal (B).
2.
Retirer le manchon (B). Tourner le manchon dans le sens antihoraire pour augmenter la force de blocage de la
pédale ou dans l'autre sens pour la diminuer. Insérer le manchon dans la pédale. Reposer la vis à 6 pans creux.
3.
Faire l'essai de la force de blocage de la pédale et vérifier qu'elle tient correctement avant de remettre la civière
en service.
MINIMUM
MONTANT DE RETENUE DE LA CIVIÈRE
Pour régler le montant de retenue de la civière (consulter la Figure 56) :
1.
Retirer les deux boulons qui tiennent les deux supports de montant de retenue au cadre de la base.
2.
Tourner le support de la partie inférieure de 180 degrés.
3.
Reposer les boulons.
Montant de retenue
Support inférieur
MISE EN GARDE
Le dispositif de fixation de la civière est configuré pour une civière à cadre en X. S'il a été configuré pour une civière
au cadre en H, régler le montant de retenue de la civière pour qu'il loge le dispositif de fixation.
Remarque
Si la flèche sur le support inférieur du montant de retenue est dirigée vers la tête de la civière, le montant de retenue
est réglé pour une civière à cadre en X. Si la flèche est dirigée vers le côté pied de la civière, le montant de retenue
est réglé pour une civière à cadre en H.
Retour à la table des matières
58
Information relative au service

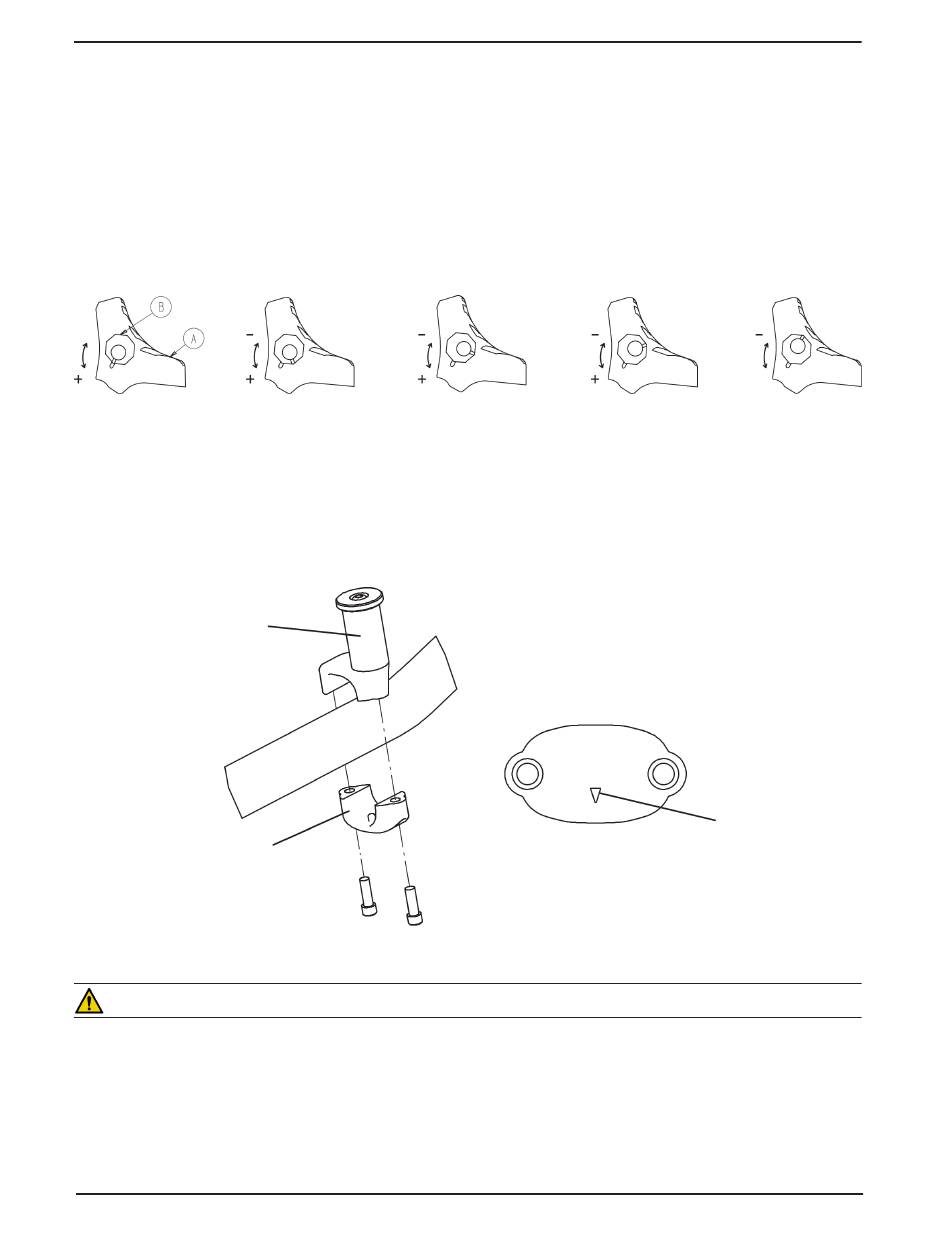

Figure 55 - Réglage de la force de blocage des roues
Figure 56 - Montant de retenue de la civière
6085-009-007 REV A
Vue de dessous
MAXIMUM
Flèche
