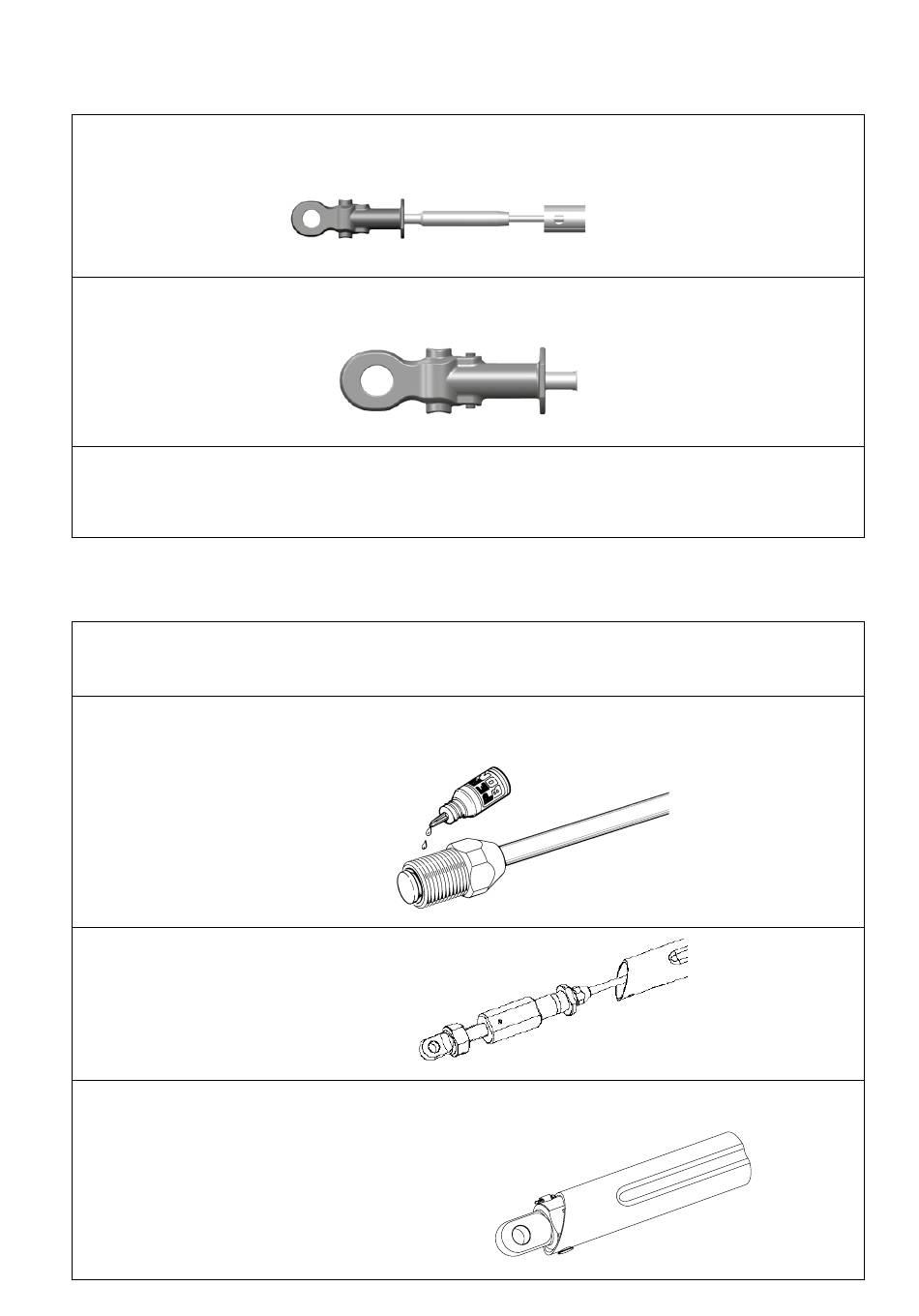

4.3 Fixation d'embout à œil sur embout serti fileté (filetage/œil)
1. Vissez l'embout à œil sur l'embout fileté de sorte à aligner les trous de l'œil et de l'embout fileté.
2. Insérez la goupille élastique spirol à l'aide d'un marteau pour bloquer l'embout définitivement.
3. Vérifiez que la longueur du profil de guindant correspond à la mesure NFL en tableau 2 page 11.
Si c'est le cas, il est maintenant temps de gréer le profil de guindant.
4.4 Fixation de l'embout à œil inférieur à un étai en rod
1. Dévissez le manchon de l'embout inférieur ou le ridoir et enlevez l'ogive et la coupole. Ces trois pièces ne
sont pas utilisées avec un étai en rod.
2. Appliquez 2 ou 3 gouttes de colle frein de filet sur le filetage et revissez l'embout. Vérifiez que le rod s'in-
sère correctement dans le réceptacle et que celui-ci se positionne correctement dans le manchon.
3. Serrez fermement pour bloquer
définitivement le montage.
4. Glissez et bloquez le tube de verrouillage en inox
sur le ridoir avec l'axe de chape.
Vérifiez que la longueur du profil de guindant
correspond à la mesure NFL en tableau 2 page 11.
Si c'est le cas, il est maintenant temps de gréer le
profil de guindant.
