15. Desserrez quelque peu la vis du tube de torsion et insérez ce tube dans le profil de guindant. Protégez
le profil de guidant et le tube de torsion avec du papier ou un film plastique. Immobilisez le tube de
torsion à l'aide de ruban adhésif avant de gréer l'enrouleur. Marquez le profil de guindant à 52 mm de
son extrémité afin de faciliter l'alignement ultérieur des vis et des trous du profil. Utilisez un marqueur
permanent.
4.2
4.2 Montage de l'embout Sta-Lok à œil (avec ou sans ridoir).
Attention ! Ignorez cette section si l'étai est terminé par un embout fileté serti et passez directement en section 4.3.
1. Avant de couper le câble, mesurez la longueur du câble à partir du centre du trou de l'embout serti
supérieur à œil.
Marquez avec précision la cote WL sur le câble, à l'aide d'un marqueur. (Reportez-vous en Tableau 2
(section 2.5) pour le calcul de la longueur WL).
2. Pour faciliter la coupure du câble, entourez le câble de ruban adhésif des deux côtés du repère de coupe.
Coupez soigneusement le câble à l'aide d'une scie à métaux.
3. Enlevez le manchon, l'ogive et la coupole de l'embout (ou du ridoir Furlex s'il doit être utilisé). Séparez le
tube de verrouillage du ridoir et insérez-le sur le profil de guindant inférieur. Maintenez-le temporairement
à l'aide de ruban adhésif.
4.
Enfilez le manchon sur le câble.
5. Enfilez l'ogive sur l'âme (7 torons) du câble. L'ogive doit être enfoncée sur environ 2 mm au-delà de
l'extrémité des torons du câble.
Embout (ou ridoir)
WL
Ogive
Coupole

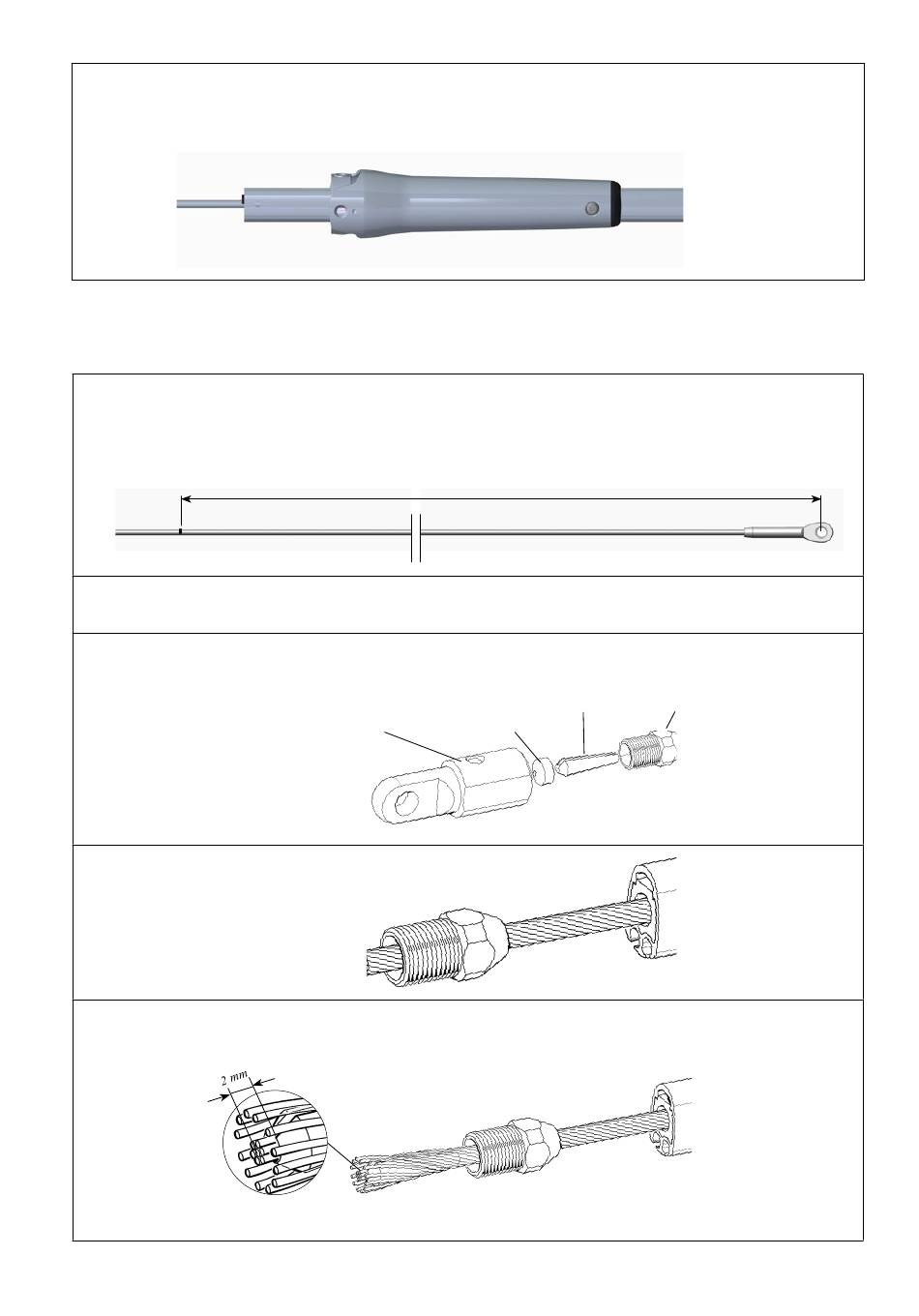

Fig. 4.1.j
Fig. 4.2.a
Manchon
Fig. 4.2 b
Fig. 4.2.c
Fig. 4.2.d
