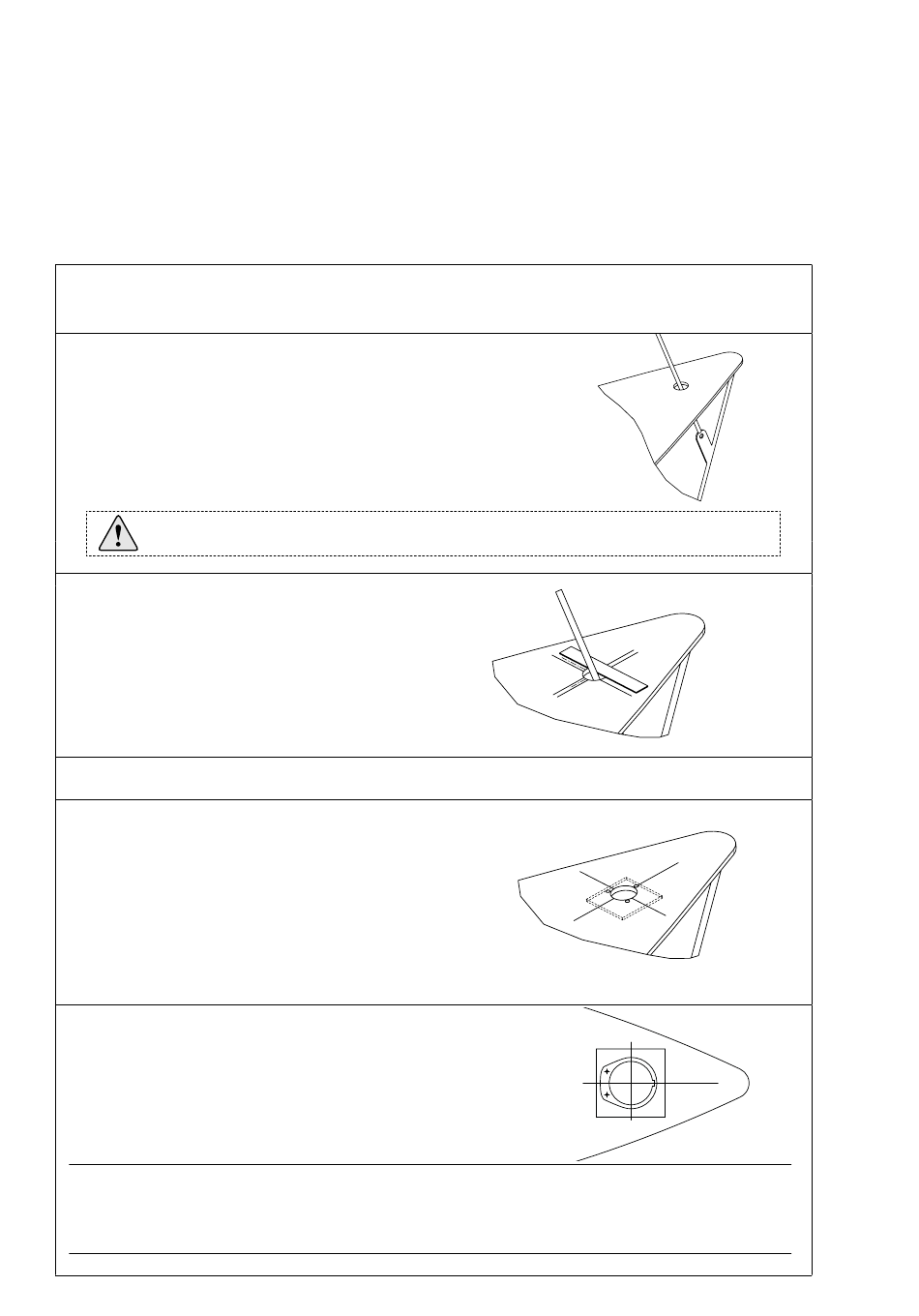

3 Installation du système Furlex
3.1 Marquage du perçage du pont et pose de la collerette passe-pont
La meilleure méthode pour déterminer l'emplacement de la collerette passe-pont est de dresser le mât
en utilisant un étai qui traverse le pont par un plus petit trou. Si vous utilisez cette procédure, appli-
quez les instructions à partir de l'étape 1. Passez directement à l'étape 5 si vous devez commencer par
le perçage du trou de pose du passe-pont.
1. Utilisez comme centre le trou Ø 6,5 mm au point d'intersection (voir section 3.5.3) pour découper un
trou Ø 50 mm dans le pont.
2. Dressez le mât et utilisez une drisse de génois (celle destinée à
l'enrouleur Furlex) comme étai. Passez la drisse dans la découpe
pratiquée dans le pont et fixez-la au trou de la ferrure d'étrave. Fixez
la drisse avec une manille nouée à la drisse.
Si la drisse est équipée d'un mousqueton, évitez d'utiliser celui-ci,
pour des raisons de sécurité.
ATTENTION ! Utilisez toujours une manille solide ou nouez la drisse !
3. Marquez la position longitudinale et latérale de la
drisse sur le bord du trou Ø 50 mm.
4. Mollissez la drisse de génois à l'aide d'une autre drisse. Détachez la première drisse de génois.
5. Fixez un morceau de bois, de contreplaqué ou matériau
similaire sous le pont à l'aide de 3 vis, comme illustré en
fig. 4.1.c. Positionnez les vis à proximité du bord du trou
central pour ne pas entraver le passage de la scie sauteuse
ou de la scie cloche.
Remarque : pour renforcer la précision du marquage, il est
recommandé d'obturer le trou de Ø 50 mm avec un morceau
de bois collé par du mastic à prise rapide.
6. Placer le gabarit de perçage fourni au-dessus du trou : vérifiez que
le gabarit correspond aux marques tracées sur le pont.
Immobilisez le gabarit avec du ruban adhésif.
7. Percez le grand trou à l'aide d'une scie cloche ou d'une scie sauteuse. Veillez à respecter le dia-
mètre du trou. Limez les bords si nécessaire.
Percez également les trous pour les vis de fixation (voir dimensions en page 7).
14
