18. Une fois que le roulement et les deux joints sont en place
autour de l'arbre, installez l'écrou (A) et serrez à 81 Nm
(60 pi-lbf).
19. Faites tourner le boîtier du galet de renvoi (A) jusqu'à ce
que les trous des languettes inférieures soient alignés avec
le trou de la languette soudée (B).
20. Appliquez un frein-filet moyennement résistant (Loctite
243 ou équivalent) sur les filetages des boulons puis insérez
la quincaillerie suivante à l'emplacement (C).
• Boulon à tête creuse, rondelle et écrou hexagonaux.
21. Alignez le trou du support moulé (D) avec les trous de la
patte supérieure du boîtier du rouleau libre (A).
22. Appliquez un frein-filet moyennement résistant (Loctite
243 ou équivalent) sur les filetages des boulons puis insérez
la quincaillerie suivante à l'emplacement (E).
• Boulon à tête creuse, rondelle et écrou hexagonaux.
23. Serrez les boulons (C) et (E) à 12 Nm (9 pi-lbf).
IMPORTANT:
Ne serrez PAS complètement les boulons (C) et (E).
24. Répétez l'étape 8, page 612
côté opposé.
215812
MAINTENANCE ET ENTRETIEN
à l'étape 23, page 614 sur le

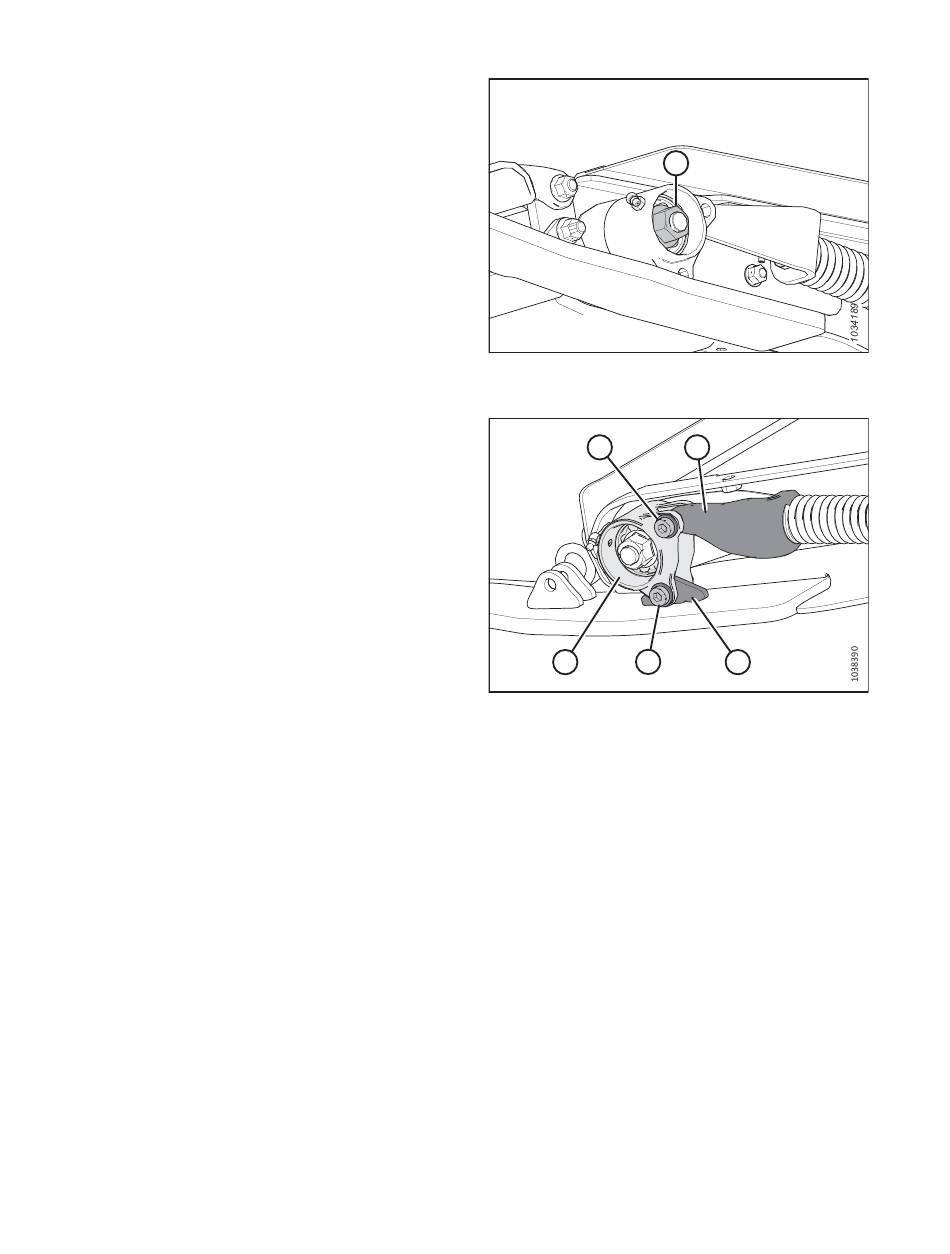

Figure 4.217: Roulement à rouleaux libres
(côté gauche)
E
®
A
®
Figure 4.218: Roulement du rouleau libre – Côté
gauche,
614
A
D
C B
